Abmessungen Und Gewichte - KROHNE OPTIFLUX 2000 Handbuch

OPTIFLUX 2000

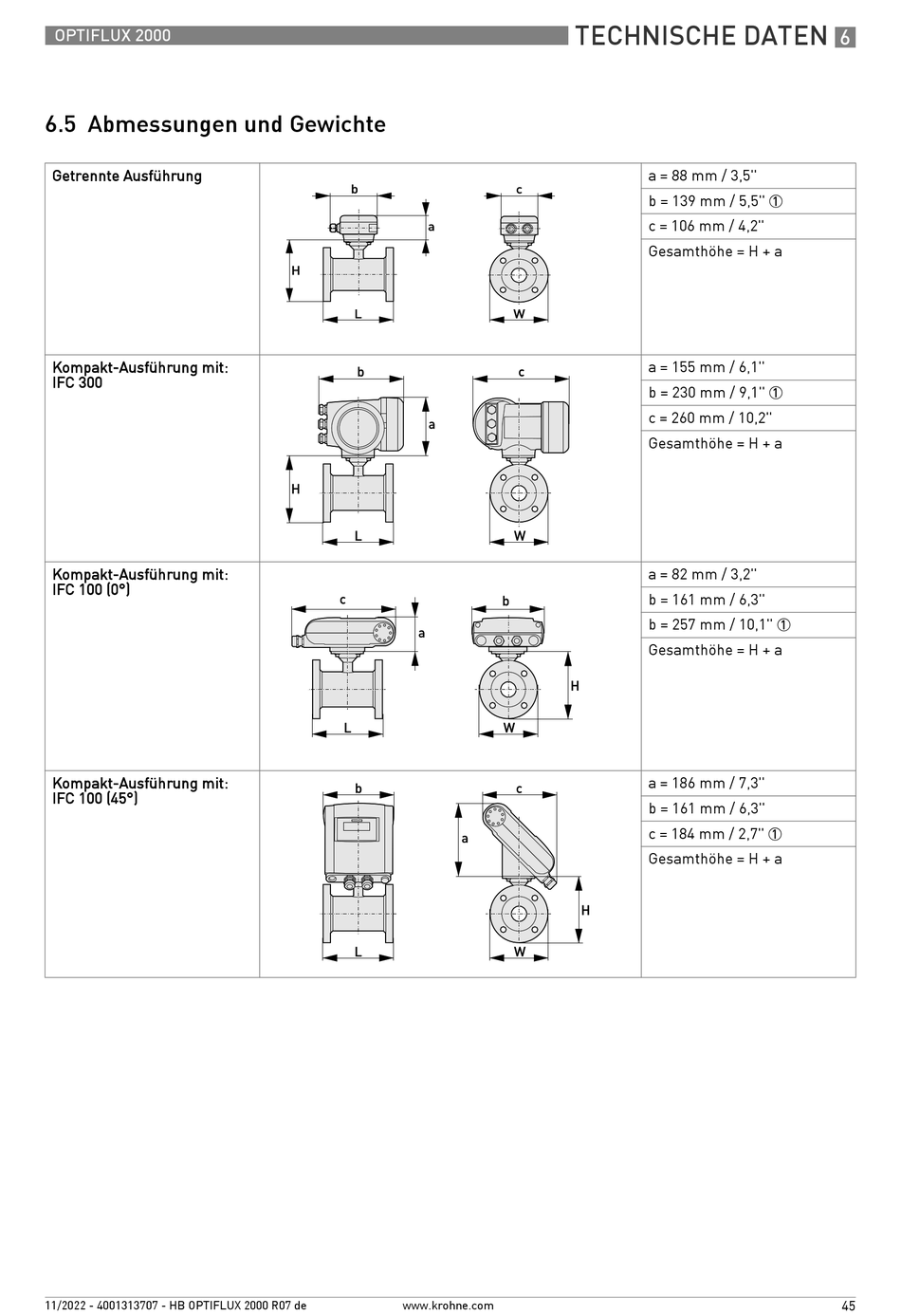

6.5 Abmessungen und Gewichte

Getrennte Ausführung
Kompakt-Ausführung mit:
IFC 300
Kompakt-Ausführung mit:
IFC 100 (0°)
Kompakt-Ausführung mit:
IFC 100 (45°)
11/2022 - 4001313707 - HB OPTIFLUX 2000 R07 de www.krohne.com
TECHNISCHE DATEN
a = 88 mm / 3,5"
b = 139 mm / 5,5"
c = 106 mm / 4,2"
Gesamthöhe = H + a
a = 155 mm / 6,1"
b = 230 mm / 9,1"
c = 260 mm / 10,2"
Gesamthöhe = H + a
a = 82 mm / 3,2"
b = 161 mm / 6,3"
b = 257 mm / 10,1"
Gesamthöhe = H + a
a = 186 mm / 7,3"
b = 161 mm / 6,3"
c = 184 mm / 2,7"
Gesamthöhe = H + a
6
1
1
1
1
45
