- Seite 1 TECHNISCHES HANDBUCH Ar 1404 LM LS LS LPin LPout MYCOMELIT, DIE APP FÜR DEN PROFI MYCOMELIT, L'APP PER IL PROFESSIONISTA FREE DOWNLOAD Digitale Signalweiche Simplebus 2-System Art 1404...
-
Seite 2: Inhaltsverzeichnis
Dieses Comelit-Produkt ist für den Einsatz in Audio- und Video-Kommunikationsanlagen in Wohn-, Geschäfts-, Industrie- und öffentlichen Gebäuden oder für den öffentlichen Gebrauch konzipiert und hergestellt. Installation Die Installation der Comelit-Produkte darf nur durch Fachkräfte unter genauer Befolgung der Anweisungen in den technischen Handbüchern / den Bedienungsanleitungen erfolgen. Leiter Vor Eingriffen an der Anlage immer die Spannungsversorgung unterbrechen. -
Seite 3: Beschreibung

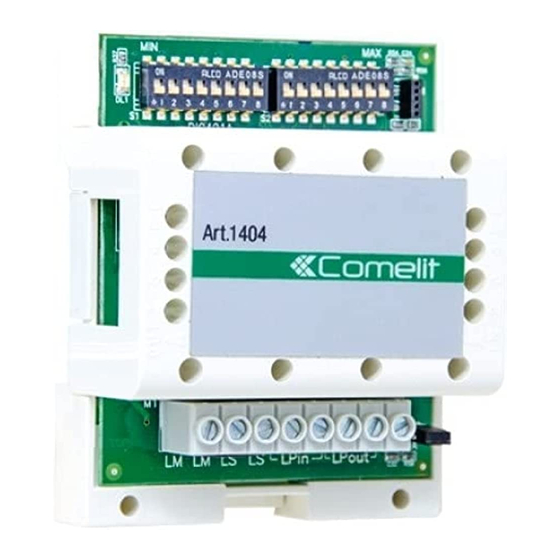

Beschreibung Der Artikel 1404 ist eine Audio-/Video-Signalweiche für die Verwendung in Simplebus 2-Anlagen. Für den Einsatz in Anlagen mit mehreren Eingängen. LM LS LPin LPout 1. DL1 LED-Anzeige Aus: Signalweiche auf zusätzlicher Außensprechstelle Dauerlicht: Signalweiche auf Haupt-Außensprechstelle Blinklicht: LP-Leitung fehlt oder kurzgeschlossen/zurückgesetzt (nur für IR 002) 2. -
Seite 4: Anschlüsse
Anschlüsse Anschlüsse 1404 AUSGANG AUSGANG BUS-STEIGLEITUNG HAUPT-BUSLEITUNG 1404 EINGANG DER DIP 4 ZUSÄTZLICHEN (S3) BUSLEITUNG EINGANG DIP 4 (S3) SPANNUNGSVERSORGUNG USCITA LINEA BUS PRINCIPALE... -
Seite 5: Betrieb Und Programmierung
Betrieb und Programmierung Die Signalweiche Art. 1404 verfügt über 3 Modi, die jeweils in Funktion des Typs und der Position in der Anlage ausgewählt werden: STANDARD (zu verwenden in Anlagen die zusätzliche Außensprechstellen erfordern) TOP 1 (Signalweiche für Einzelzone in Anlagen ohne Zentrale oder mit einer einzigen Zentrale) TOP 3 (Signalweiche Mehrfachzone). -
Seite 6: Beispiele
Klemmen LPin-LPin der Signalweichen Art. 1404 im Modus oder TOP 1 zu verwenden. Die Signalweiche Art. 1404 verwaltet im Modus TOP 3 die ZONEN, die im eingestellten Bereich enthalten sind. Der Bereich kann ERWEITERT (von 1 bis 500 durch Einstellung der DIP von S1 auf OFF, der DIP von S2 auf ON und des DIP 3... -
Seite 7: Programmiertabelle Der Dip-Schalter Und Einstellung Von S3
Programmiertabelle der Dip-Schalter und Einstellung von S3 Code Code Code Code DIPSCHALTER DIPSCHALTER DIP SWITCH DIPSCHALTER Teilnehmer/ Teilnehmer/ Teilnehmer/ Teilnehmer/ Zone Zone Zone Zone 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4... -
Seite 8: Technische Daten
Technische Daten ALLGEMEINE MERKMALE Eingangsstecker Klemmenleiste CE Zertifizierungen EMC 2014/30/UE (EN 61000-6-1:2007, EN 61000-6- 3:2007+A1:2011) HAUPTMERKMALE Höhe (mm) Breite (mm) Tiefe (mm) Produktgewicht (g) Betriebstemperatur (°C) -10÷40 Betriebsfeuchte (RH max) (%) 25÷95 Montage auf DIN-Schiene DIN-Module (Anz.) Versorgungsspannung (V) 12VAC / 22VDC ALLGEMEINE DATEN Art Beschichtungsmaterialien Kunststoff... -
Seite 9: Anlagenleistungen Und Installationspläne
Anlagenleistungen und Installationspläne KIT Einfamilienhaus: mit Signalweichen im Modus STANDARD und 2 Eingängen 1 2 3 4 1 2 3 4 1404 1 2 3 4 1 2 3 4 1 2 3 4 110-240V 110-240V 1209 1209 4893M 4893M... -
Seite 10: Kit Einfamilienhaus: Mit Signalweichen Im Modus Standard Und 3 Eingängen
KIT Einfamilienhaus: mit Signalweichen im Modus STANDARD und 3 Eingängen 1 2 3 4 1 2 3 4 1404 1404 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4... - Seite 11 6750W 1214/2C 6701W 6741W 6701W/BM 6721W 6741W/BM 6721W/BM 6701W/8 1214/2C 6601W/ 6601W/BM 1214/2C 1404 1 2 3 4 1 2 3 4 1 2 3 4 230V 230V 1210 1210 1210A 1210A R GND R GND NO NC NO NC...
- Seite 12 6741W/BM 6721W/BM 6701W/8 1214/2C 1214/2C 6601W/ 6601W/BM 6601W/ 6601W/BM 1214/2C 1214/2C 1404 1404 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 230V 230V 230V...
- Seite 13 1 2 3 4 6 7 1 2 3 4 6 7 ZONA 3 ZONA 4 TOP 1 1404 TOP 1 1404 1 2 3 4 6 7 1 2 3 4 6 7 1 2 3 4 6 7...
- Seite 14 Anlage Art. 4888C: Signalweichen im Modus TOP1, 2 KIT über Abzweigung und KIT in Kaskadenschaltung 6801W/ 6801W/BM 1 2 3 4 1 2 3 4 ZONA 2 TOP 1 1404 1 2 3 4 1 2 3 4 1 2 3 4 110-240V 1209 1216 1214/2C...
- Seite 15 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1404 1404 1404 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4...
- Seite 16 Anlage mit Art. 1210/1210A: Signalweichen im Modus TOP1 und TOP3, 2 Außenstellen und n zusätzliche Außensprechstellen TOP 1 1404 TOP 1 1 2 3 4 1 2 3 4 1 2 3 4 230V 1210 1210A R GND NO NC...
- Seite 17 TOP 1 1404 TOP 1 1404 TOP 1 TOP 1 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1209 L1 L1 L2 L2 230V...
- Seite 18 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italie...
