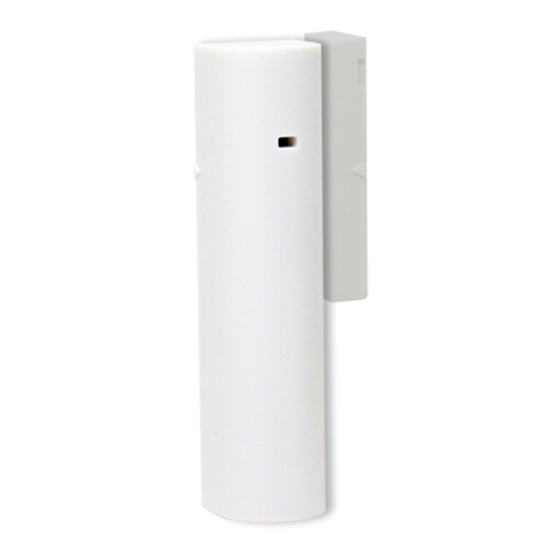

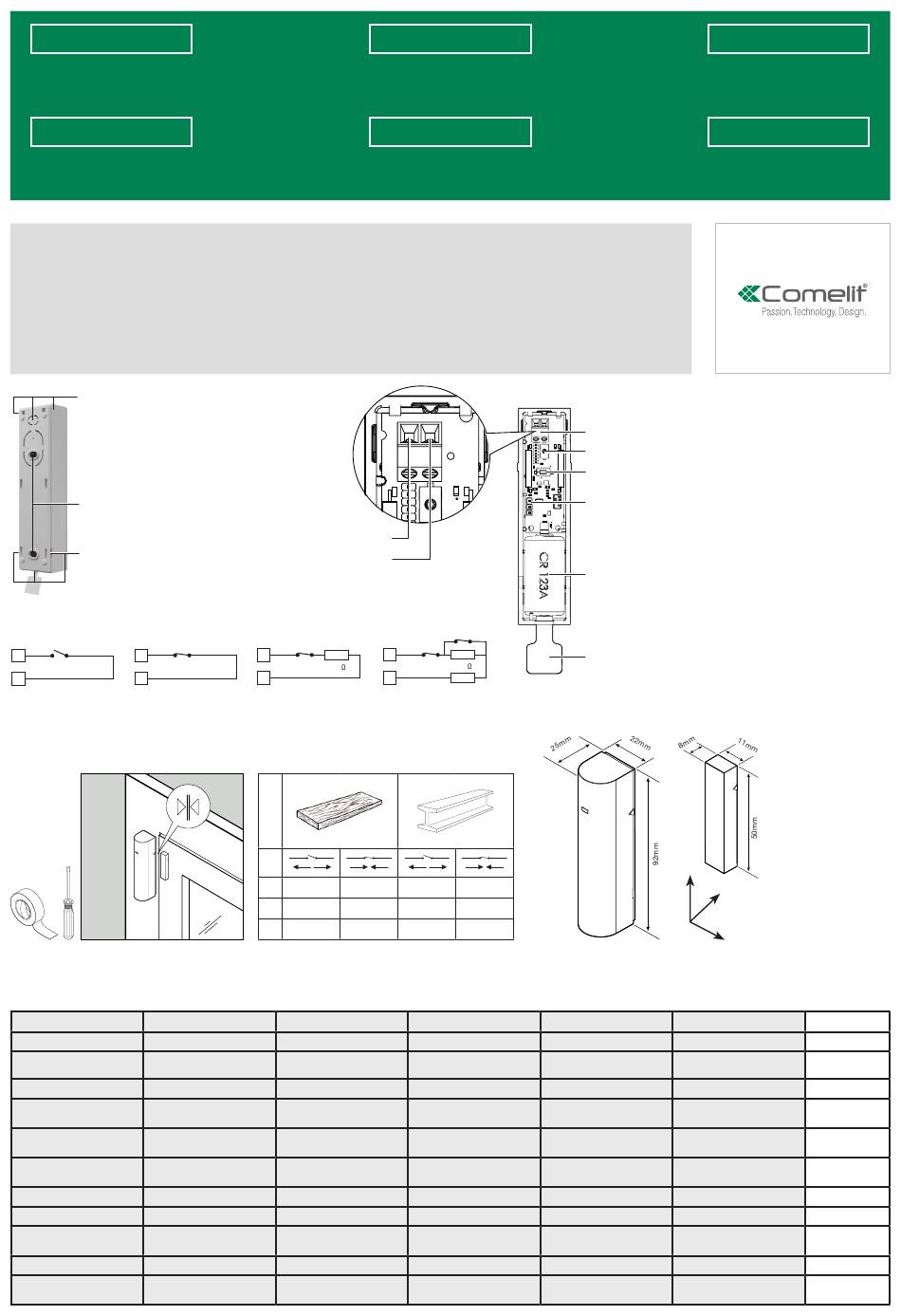

Contatti magnetici wireless RF1MCW-RF1MCB
RF1MCW-RF1MCB Wireless magnetic contacts
Contacts magnétiques sans fil RF1MCW-RF1MCB
RF1MCW-RF1MCB Draadloze magnetische contacten
RF1MCW-RF1MCB Drahtlose Magnetkontakte
Contactos magnéticos wireless RF1MCW-RF1MCB
Passaggio cavi / Wiring knockout /
Alvéole défonçable de câblage /
Draad- uitsparing /
Verdrahtung Vorgestanzte Öffnung /
Paso de cables
Fori di fissaggio / Fixing holes / Trous de fixation /
Bevestigings- gaten / Befestigungs- bohrungen /
Orificios de fijación
Clip di apertura / Opening clips /
Clips d'ouverture /Openings-clips /
Öffnungs-clips / Clip de apertura
NO
Alarm
ZONE B
NO
NC
Alarm
Alarm
NC
NC
NO
Alarm
Alarm
Installazione / Installation / Installation /
NC
Installatie / Installation / Instalación
Alarm
1,2K
IT
EN
Tipo di comunicazione RF
RF Communication type
Banda di frequenza
Frequency band
Contatti magnetici (N.)
Magnetic contacts No
Zone cablate indipendenti
Indipendent wired zones
Bilanciamento delle zone
Wired zones balance
cablate
Rilevamento manomissione
Magnetic tamper detection
magnetica
Batteria
Battery
Soglia di bassa tensione
Low voltage threshold
Corrente assorbita (TX /
Current consumption (TX /
Stand-by)
Stand-by)
Immunità EMC
EMC immunity
Range di temperatura di
Operational temperature range
funzionamento
Zone "B"
NO
Alarm
NO
NC
Alarm
Alarm
Alarm
NC
NC
NC
NC
Tamper
Alarm
Alarm
1,2K
1,2K
Alarm
NC
NC
NC
NC
END OF LINE
Tamper
Alarm
1,2K
1,2K
1,2K
Prestazioni di rilevamento / Detection performance
/ Performances de détection / Detectieprestatie /
Erkennungsleistung / Rendimiento de detección
X
24 mm
Y
28 mm
Z
14 mm
FR
Type de communication RF
Bande de fréquence
Contacts magnétiques (N°)
Zones câblées indépendantes
Équilibre des zones câblées
Détection de sécurité
magnétique
Pile
Seuil basse tension
Consommation de courant
(TX / veille)
Immunité CEM
Plage de température de
fonctionnement
EN
TECHNICAL
MANUAL
DE
TECHNISCHES
HANDBUCH
COM
Alarm
NC
NC
Tamper
1,2K
Alarm
NC
NC
Tamper
1,2K
DOUBLE END OF LINE
21 mm
12 mm
10 mm
22 mm
11 mm
9 mm
13 mm
13 mm
12 mm
NL
Type RF-communicatie
Frequentieband
Magnetische contacten (aant.)
Onafhankelijke bedrade zones
Balans bedrade zones
Detectie magnetische tamper
Accu
Laagspanningsdrempel
Stroomverbruik (TX / Stand-by)
EMC-immuniteit
Bedrijfstemperatuurbereik
1. Morsettiera / Terminal block / Bornier / Klemmenblok /
Klemmenblock / Bloque de terminales
1
2. Interruttore manomissione / Tamper switch /
2
Switch d'autoprotection / Tamper-schakelaar /
Manipulationssicherungs-Schalter / Interruptor de manipulación
3
3. Tasto di registrazione / Enroll button / Bouton Enregistrer /
Knop Enroll (Registreren) / Registrierungstaste /
4
Botón de registro
4. Jumper di configurazione / Configuration jumper /
Cavalier de configuration / Configuratiejumper /
Konfigurationsjumper / Puente de configuración
5. Batteria CR123 / Battery CR123 / Pile CR123 /
CR123-batterij / Batterie CR123 / Batería CR123
5
6. Linguetta batteria / Battery pull tab /
Languette d'extraction des piles / Trekstrip batterij /
Batterie-Isolierungsstreifen / Lengüeta para la batería
6
Z
DE
ES
Funkkommunikationsart
Tipo de comunicación RF
Frequenzband
Banda de frecuencia
Magnetkontakte (Nr.)
Contactos magnéticos (N.º)
Unabhängige verdrahtete
Área cableada independiente
Zonen
Ausgleich verdrahtete Zonen
Equilibrio áreas cableadas
Erkennung Magnet-
Detección tamper magnético
Manipulationsschutz
Batterie
Batería
Untere Spannungsgrenze
Umbral de voltaje bajo
Consumo eléctrico (TX /
Stromaufnahme (TX / Stand-by)
Stand-by)
EMV Störempfindlichkeit
Inmunidad CEM
Rango de temperatura de
Betriebstemperaturbereich
funcionamiento
FR
MANUEL
TECHNIQUE
ES
MANUAL
TÉCNICO
Y
X
Bidirectional
868,05÷869,95
MHz
2
1
NO, NC, EOL,
DEOL
CR123A
2,6V
26mA / 4μA
EN_50130-4
-10 ÷ 50°C
