Comelit RF1MCW Technisches Handbuch
Comelit RF1MCW Technisches Handbuch

Comelit RF1MCW Technisches Handbuch

Funk-magnetkontakt mit 1 oder verdrahteten eingängen
art:
RF1MCW-RF1MCB
RF2MCW-RF2MCB
T E C H N I S C H E S H A N D B U C H
Funk-Magnetkontakt mit
1 oder 2 verdrahteten
Eingängen
Die drahtlosen Magnetkontakte RF1MCW,
RF1MCB, RF2MCW und RF2MCB sind mit einem
verdrahteten Zusatzeingang für den Anschluss und
die Übertragung einer unabhängigen Zone in der
Zentrale ausgestattet. Die Magnetkontakte sind mit
zwei Reed-Ampullen zur flexiblen Positionierung des
externen Magneten ausgestattet. Ausgezeichnete
Funkreichweite und lange Batterielebensdauer
garantieren eine dauerhaft konstante Leistung.

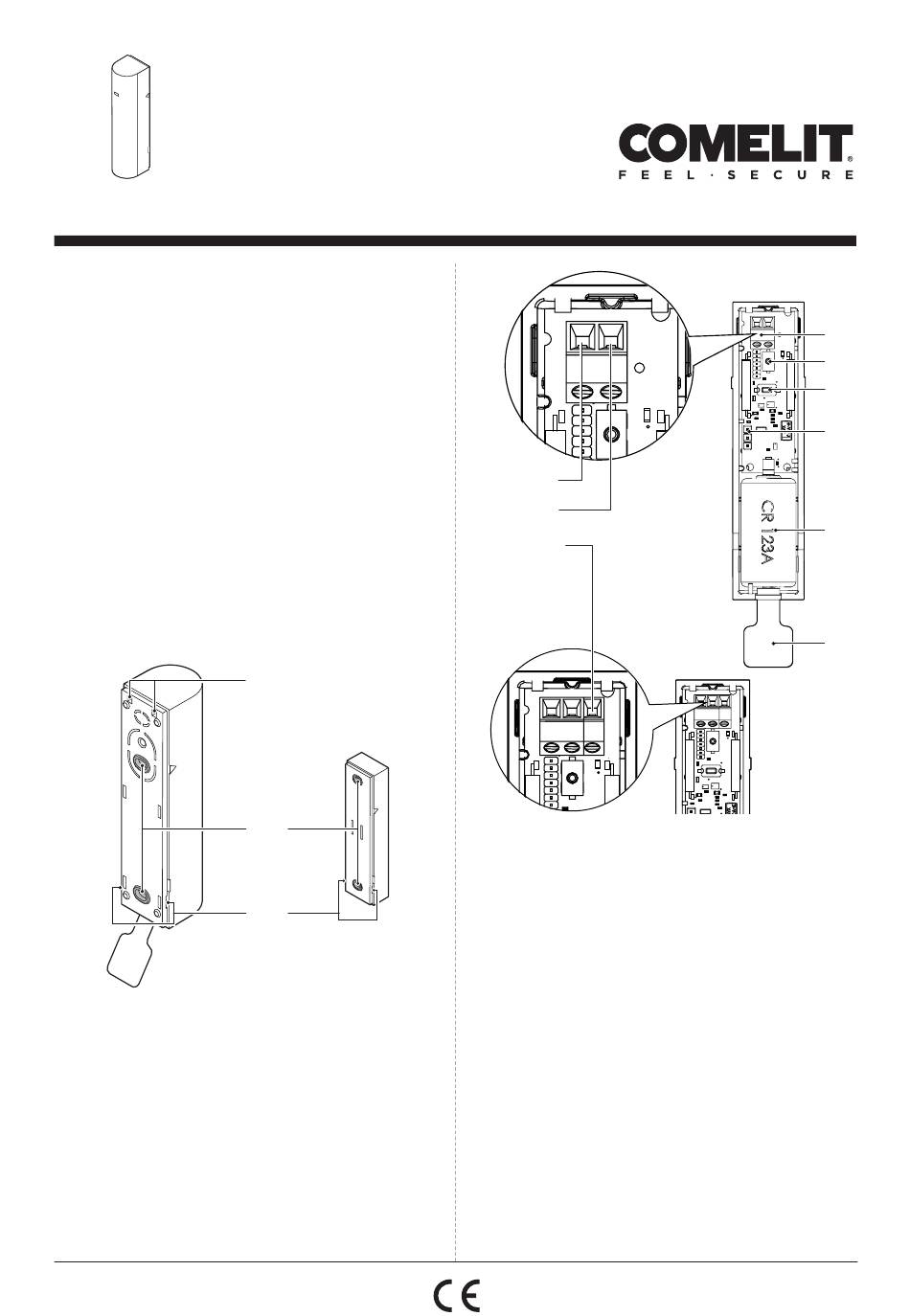

BESCHREIBUNG
1
2
3
Zone "B"
COM
Zone "C" *
1. Kabeldurchführung
2. Befestigungsbohrungen
3. Öffnungsclip
4. Klemmenleiste
5. Manipulationssicherer Schalter
6. „ENROLL" Registrierungstaste
7. Konfigurations-Jumper
8. CR123A Batterie
9. Batterielasche
* = nur Modelle RF2MCW und RF2MCB
RF1MCW
RF1MCB
4
5
6
7
8
9
RF2MCW
RF2MCB
loading

Inhaltszusammenfassung für Comelit RF1MCW

  • Seite 1 Funk-Magnetkontakt mit RF1MCW RF1MCB 1 oder 2 verdrahteten Eingängen Die drahtlosen Magnetkontakte RF1MCW, RF1MCB, RF2MCW und RF2MCB sind mit einem verdrahteten Zusatzeingang für den Anschluss und Zone “B” die Übertragung einer unabhängigen Zone in der Zentrale ausgestattet. Die Magnetkontakte sind mit zwei Reed-Ampullen zur flexiblen Positionierung des externen Magneten ausgestattet.
  • Seite 2 (TX / Standby) Die grüne LED blinkt jedes Mal, wenn der EMC-Störfestigkeit EN50130-4 Magnetkontakt oder der verdrahtete Eingang geschlossen wird. Betriebstemperaturbereich -10 ÷ 50°C Farbe RF1MCW/ GERÄTEEINSTELLUNGEN RF2MCW: Weiß RF1MCB/RF2MCB: Weitere Informationen entnehmen Sie bitte Braun dem vollständigen Programmierhandbuch der Zentrale.
  • Seite 3 LEITERPLATTENJUMPER • Es gibt einen Jumper mit zwei Positionen, um die Deaktivierung oder Aktivierung des internen Magnetkontakts zu erzwingen. Bleibt der Jumper entfernt, wird diese Funktion von der Zentrale programmiert. INSTALLATION UND ERKENNUNGSLEISTUNG 25 mm 22 mm Mehrfarbige LEDs Schraube im Lieferumfang Optional Abstandshalter inklusive 24 mm...
  • Seite 4 PROGRAMMIERBARE ANSCHLUSSART ZONE B ZONE C RF1MCB RF2MCB RF1MCB RF2MCB RF1MCW RF2MCW RF1MCW RF2MCW K.A. Alarm √ √ √ [n/a] K.A. Alarm √ √ √ [n/a] K.A. EINFACHABGLEICH √ √ √ Alarm 1,2K (*) [n/a] Alarm K.A. DOPPELABGLEICH √ √...
