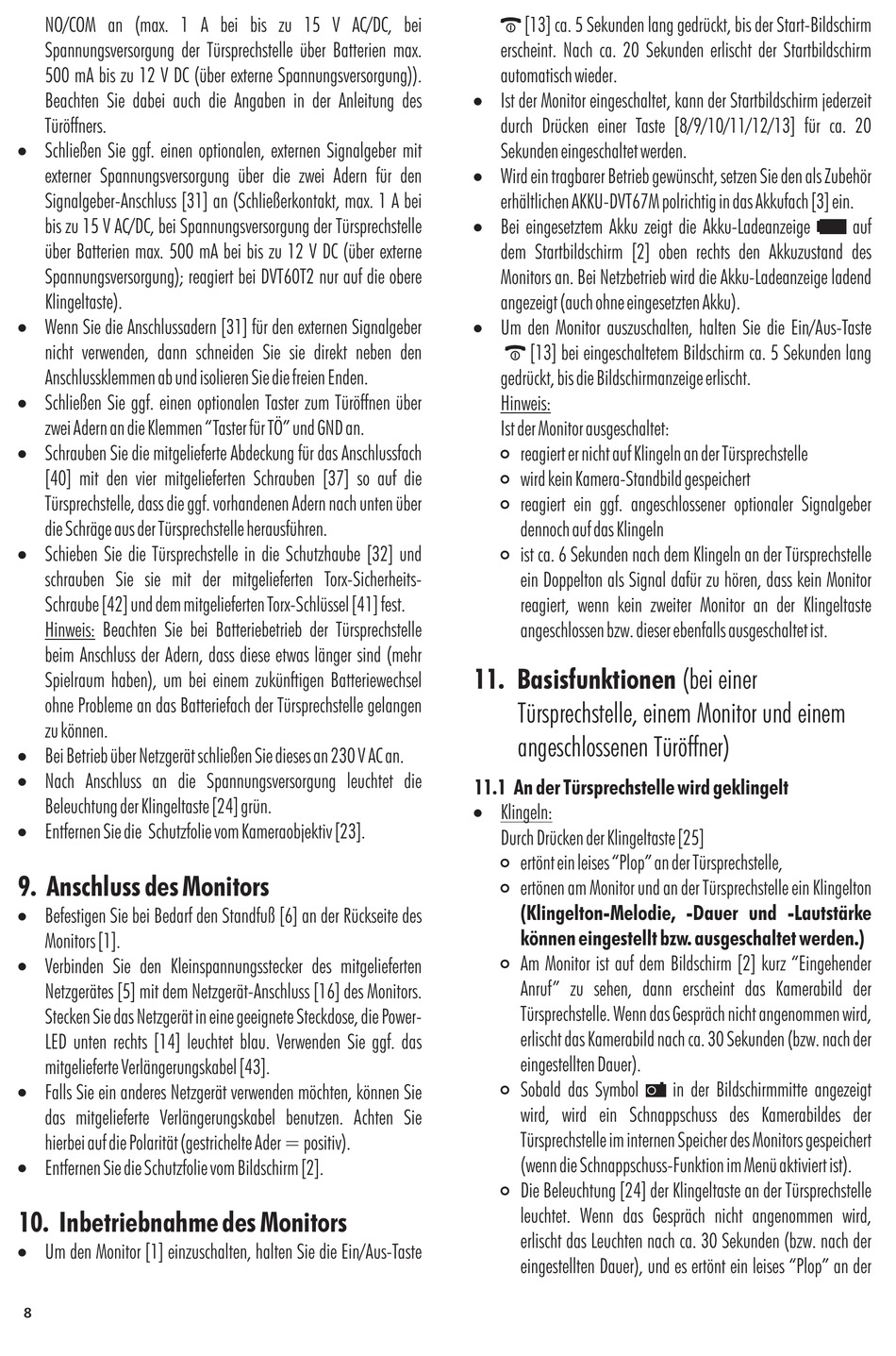

NO/COM an (max. 1 A bei bis zu 15 V AC/DC, bei
Spannungsversorgung der Türsprechstelle über Batterien max.
500 mA bis zu 12 V DC (über externe Spannungsversorgung)).
Beachten Sie dabei auch die Angaben in der Anleitung des
Türöffners.
!
Schließen Sie ggf. einen optionalen, externen Signalgeber mit
externer Spannungsversorgung über die zwei Adern für den
Signalgeber-Anschluss [31] an (Schließerkontakt, max. 1 A bei
bis zu 15 V AC/DC, bei Spannungsversorgung der Türsprechstelle
über Batterien max. 500 mA bei bis zu 12 V DC (über externe
Spannungsversorgung); reagiert bei DVT60T2 nur auf die obere
Klingeltaste).
!
Wenn Sie die Anschlussadern [31] für den externen Signalgeber
nicht verwenden, dann schneiden Sie sie direkt neben den
Anschlussklemmen ab und isolieren Sie die freien Enden.
!
Schließen Sie ggf. einen optionalen Taster zum Türöffnen über
zwei Adern an die Klemmen "Taster für TÖ" und GND an.
!
Schrauben Sie die mitgelieferte Abdeckung für das Anschlussfach
[40] mit den vier mitgelieferten Schrauben [37] so auf die
Türsprechstelle, dass die ggf. vorhandenen Adern nach unten über
die Schräge aus der Türsprechstelle herausführen.
!
Schieben Sie die Türsprechstelle in die Schutzhaube [32] und
schrauben Sie sie mit der mitgelieferten Torx-Sicherheits-
Schraube [42] und dem mitgelieferten Torx-Schlüssel [41] fest.
Hinweis: Beachten Sie bei Batteriebetrieb der Türsprechstelle
beim Anschluss der Adern, dass diese etwas länger sind (mehr
Spielraum haben), um bei einem zukünftigen Batteriewechsel
ohne Probleme an das Batteriefach der Türsprechstelle gelangen
zu können.
!
Bei Betrieb über Netzgerät schließen Sie dieses an 230 V AC an.
!
Nach Anschluss an die Spannungsversorgung leuchtet die
Beleuchtung der Klingeltaste [24] grün.
!
Entfernen Sie die Schutzfolie vom Kameraobjektiv [23].

9. Anschluss des Monitors

!
Befestigen Sie bei Bedarf den Standfuß [6] an der Rückseite des
Monitors [1].
!
Verbinden Sie den Kleinspannungsstecker des mitgelieferten
Netzgerätes [5] mit dem Netzgerät-Anschluss [16] des Monitors.
Stecken Sie das Netzgerät in eine geeignete Steckdose, die Power-
LED unten rechts [14] leuchtet blau. Verwenden Sie ggf. das
mitgelieferte Verlängerungskabel [43].
!
Falls Sie ein anderes Netzgerät verwenden möchten, können Sie
das mitgelieferte Verlängerungskabel benutzen. Achten Sie
hierbei auf die Polarität (gestrichelte Ader = positiv).
!
Entfernen Sie die Schutzfolie vom Bildschirm [2].
10. Inbetriebnahme des Monitors
!
Um den Monitor [1] einzuschalten, halten Sie die Ein/Aus-Taste
8
[13] ca. 5 Sekunden lang gedrückt, bis der Start-Bildschirm
erscheint. Nach ca. 20 Sekunden erlischt der Startbildschirm
automatisch wieder.
!
Ist der Monitor eingeschaltet, kann der Startbildschirm jederzeit
durch Drücken einer Taste [8/9/10/11/12/13] für ca. 20
Sekunden eingeschaltet werden.
!
Wird ein tragbarer Betrieb gewünscht, setzen Sie den als Zubehör
erhältlichen AKKU-DVT67M polrichtig in das Akkufach [3] ein.
!
Bei eingesetztem Akku zeigt die Akku-Ladeanzeige
dem Startbildschirm [2] oben rechts den Akkuzustand des
Monitors an. Bei Netzbetrieb wird die Akku-Ladeanzeige ladend
angezeigt (auch ohne eingesetzten Akku).
!
Um den Monitor auszuschalten, halten Sie die Ein/Aus-Taste
[13] bei eingeschaltetem Bildschirm ca. 5 Sekunden lang
gedrückt, bis die Bildschirmanzeige erlischt.
Hinweis:
Ist der Monitor ausgeschaltet:
#
reagiert er nicht auf Klingeln an der Türsprechstelle
#
wird kein Kamera-Standbild gespeichert
#
reagiert ein ggf. angeschlossener optionaler Signalgeber
dennoch auf das Klingeln
#
ist ca. 6 Sekunden nach dem Klingeln an der Türsprechstelle
ein Doppelton als Signal dafür zu hören, dass kein Monitor
reagiert, wenn kein zweiter Monitor an der Klingeltaste
angeschlossen bzw. dieser ebenfalls ausgeschaltet ist.
11. Basisfunktionen
Türsprechstelle, einem Monitor und einem
angeschlossenen Türöffner)
11.1 An der Türsprechstelle wird geklingelt
!
Klingeln:
Durch Drücken der Klingeltaste [25]
#
ertönt ein leises "Plop" an der Türsprechstelle,
#
ertönen am Monitor und an der Türsprechstelle ein Klingelton
(Klingelton-Melodie, -Dauer und -Lautstärke
können eingestellt bzw. ausgeschaltet werden.)
#
Am Monitor ist auf dem Bildschirm [2] kurz "Eingehender
Anruf" zu sehen, dann erscheint das Kamerabild der
Türsprechstelle. Wenn das Gespräch nicht angenommen wird,
erlischt das Kamerabild nach ca. 30 Sekunden (bzw. nach der
eingestellten Dauer).
#
Sobald das Symbol
wird, wird ein Schnappschuss des Kamerabildes der
Türsprechstelle im internen Speicher des Monitors gespeichert
(wenn die Schnappschuss-Funktion im Menü aktiviert ist).
#
Die Beleuchtung [24] der Klingeltaste an der Türsprechstelle
leuchtet. Wenn das Gespräch nicht angenommen wird,
erlischt das Leuchten nach ca. 30 Sekunden (bzw. nach der
eingestellten Dauer), und es ertönt ein leises "Plop" an der
(bei einer
in der Bildschirmmitte angezeigt
auf
