Einleitung; Bestimmungsgemäße Verwendung - indexa DVT67 SET Bedienungsanleitung

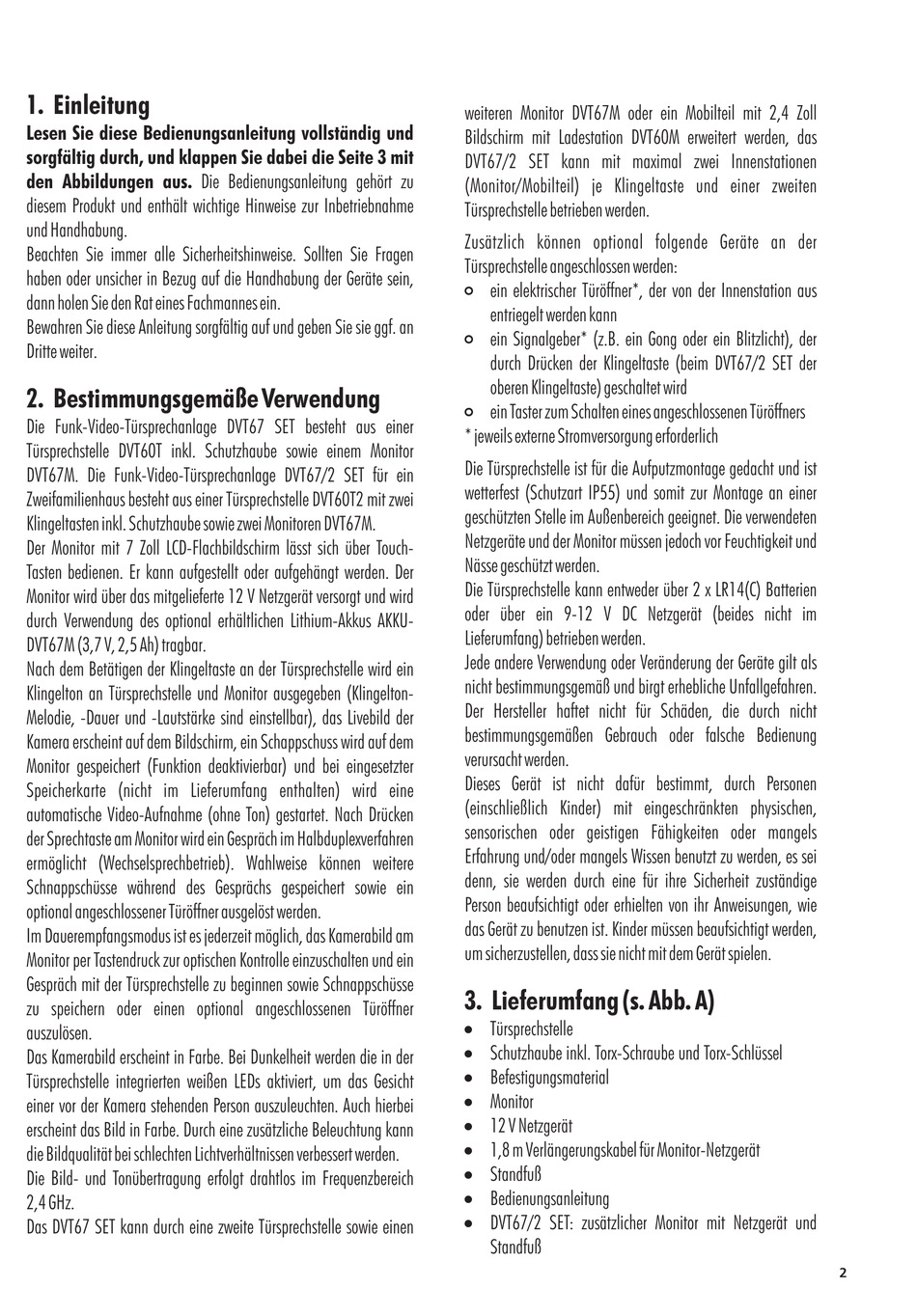

1. Einleitung

Lesen Sie diese Bedienungsanleitung vollständig und
sorgfältig durch, und klappen Sie dabei die Seite 3 mit
den Abbildungen aus. Die Bedienungsanleitung gehört zu
diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme
und Handhabung.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen
haben oder unsicher in Bezug auf die Handhabung der Geräte sein,
dann holen Sie den Rat eines Fachmannes ein.
Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie ggf. an
Dritte weiter.
2. Bestimmungsgemäße Verwendung
Die Funk-Video-Türsprechanlage DVT67 SET besteht aus einer
Türsprechstelle DVT60T inkl. Schutzhaube sowie einem Monitor
DVT67M. Die Funk-Video-Türsprechanlage DVT67/2 SET für ein
Zweifamilienhaus besteht aus einer Türsprechstelle DVT60T2 mit zwei
Klingeltasten inkl. Schutzhaube sowie zwei Monitoren DVT67M.
Der Monitor mit 7 Zoll LCD-Flachbildschirm lässt sich über Touch-
Tasten bedienen. Er kann aufgestellt oder aufgehängt werden. Der
Monitor wird über das mitgelieferte 12 V Netzgerät versorgt und wird
durch Verwendung des optional erhältlichen Lithium-Akkus AKKU-
DVT67M (3,7 V, 2,5 Ah) tragbar.
Nach dem Betätigen der Klingeltaste an der Türsprechstelle wird ein
Klingelton an Türsprechstelle und Monitor ausgegeben (Klingelton-
Melodie, -Dauer und -Lautstärke sind einstellbar), das Livebild der
Kamera erscheint auf dem Bildschirm, ein Schappschuss wird auf dem
Monitor gespeichert (Funktion deaktivierbar) und bei eingesetzter
Speicherkarte (nicht im Lieferumfang enthalten) wird eine
automatische Video-Aufnahme (ohne Ton) gestartet. Nach Drücken
der Sprechtaste am Monitor wird ein Gespräch im Halbduplexverfahren
ermöglicht (Wechselsprechbetrieb). Wahlweise können weitere
Schnappschüsse während des Gesprächs gespeichert sowie ein
optional angeschlossener Türöffner ausgelöst werden.
Im Dauerempfangsmodus ist es jederzeit möglich, das Kamerabild am
Monitor per Tastendruck zur optischen Kontrolle einzuschalten und ein
Gespräch mit der Türsprechstelle zu beginnen sowie Schnappschüsse
zu speichern oder einen optional angeschlossenen Türöffner
auszulösen.
Das Kamerabild erscheint in Farbe. Bei Dunkelheit werden die in der
Türsprechstelle integrierten weißen LEDs aktiviert, um das Gesicht
einer vor der Kamera stehenden Person auszuleuchten. Auch hierbei
erscheint das Bild in Farbe. Durch eine zusätzliche Beleuchtung kann
die Bildqualität bei schlechten Lichtverhältnissen verbessert werden.
Die Bild- und Tonübertragung erfolgt drahtlos im Frequenzbereich
2,4 GHz.
Das DVT67 SET kann durch eine zweite Türsprechstelle sowie einen
weiteren Monitor DVT67M oder ein Mobilteil mit 2,4 Zoll
Bildschirm mit Ladestation DVT60M erweitert werden, das
DVT67/2 SET kann mit maximal zwei Innenstationen
(Monitor/Mobilteil) je Klingeltaste und einer zweiten
Türsprechstelle betrieben werden.
Zusätzlich können optional folgende Geräte an der
Türsprechstelle angeschlossen werden:
#
ein elektrischer Türöffner*, der von der Innenstation aus
entriegelt werden kann
#
ein Signalgeber* (z.B. ein Gong oder ein Blitzlicht), der
durch Drücken der Klingeltaste (beim DVT67/2 SET der
oberen Klingeltaste) geschaltet wird
#
ein Taster zum Schalten eines angeschlossenen Türöffners
* jeweils externe Stromversorgung erforderlich
Die Türsprechstelle ist für die Aufputzmontage gedacht und ist
wetterfest (Schutzart IP55) und somit zur Montage an einer
geschützten Stelle im Außenbereich geeignet. Die verwendeten
Netzgeräte und der Monitor müssen jedoch vor Feuchtigkeit und
Nässe geschützt werden.
Die Türsprechstelle kann entweder über 2 x LR14(C) Batterien
oder über ein 9-12 V DC Netzgerät (beides nicht im
Lieferumfang) betrieben werden.
Jede andere Verwendung oder Veränderung der Geräte gilt als
nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren.
Der Hersteller haftet nicht für Schäden, die durch nicht
bestimmungsgemäßen Gebrauch oder falsche Bedienung
verursacht werden.
Dieses Gerät ist nicht dafür bestimmt, durch Personen
(einschließlich Kinder) mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder mangels
Erfahrung und/oder mangels Wissen benutzt zu werden, es sei
denn, sie werden durch eine für ihre Sicherheit zuständige
Person beaufsichtigt oder erhielten von ihr Anweisungen, wie
das Gerät zu benutzen ist. Kinder müssen beaufsichtigt werden,
um sicherzustellen, dass sie nicht mit dem Gerät spielen.
3. Lieferumfang (s. Abb. A)
!
Türsprechstelle
!
Schutzhaube inkl. Torx-Schraube und Torx-Schlüssel
!
Befestigungsmaterial
!
Monitor
!
12 V Netzgerät
!
1,8 m Verlängerungskabel für Monitor-Netzgerät
!
Standfuß
!
Bedienungsanleitung
!
DVT67/2 SET: zusätzlicher Monitor mit Netzgerät und
Standfuß
2
