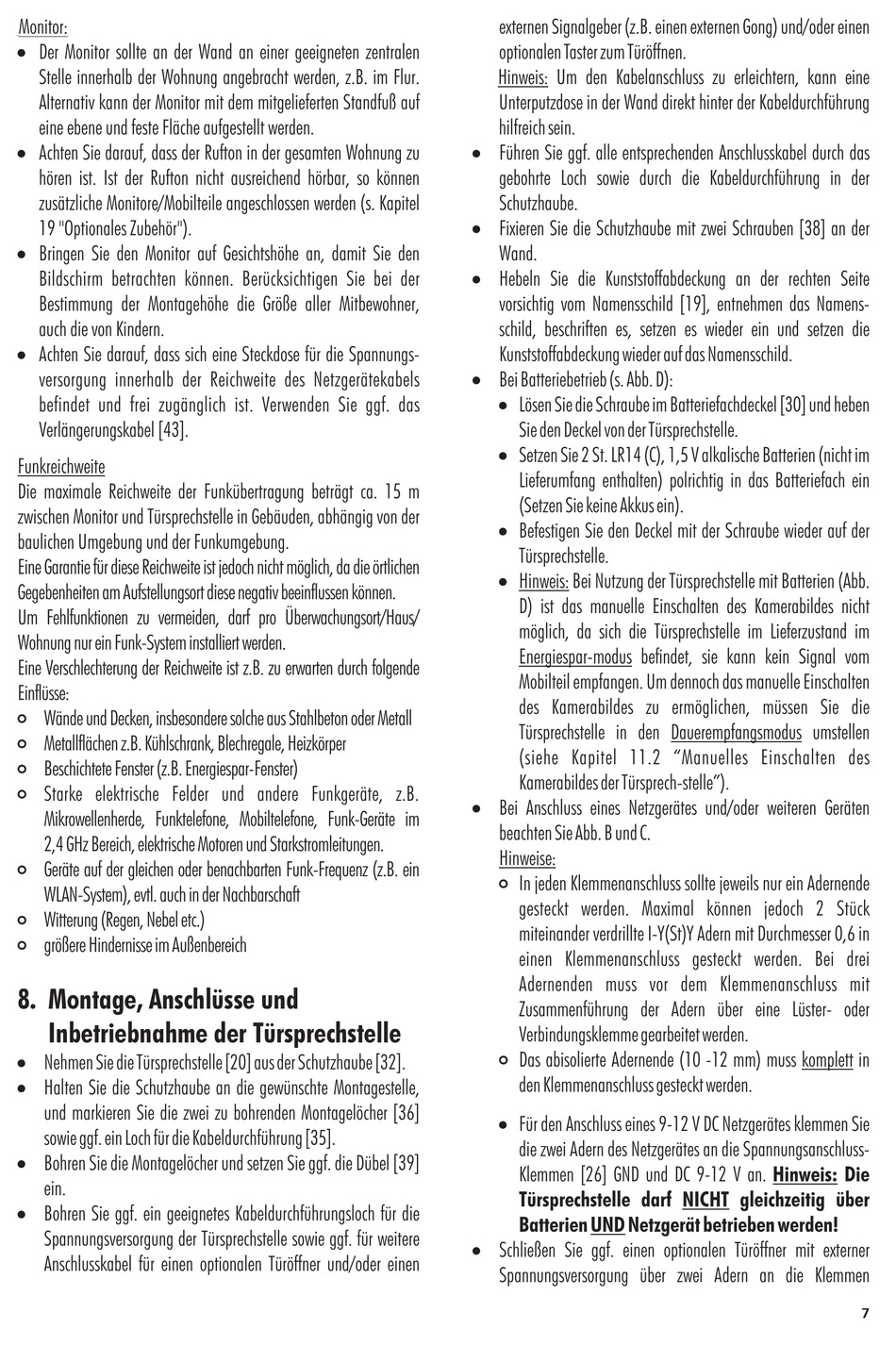

Monitor:
!
Der Monitor sollte an der Wand an einer geeigneten zentralen
Stelle innerhalb der Wohnung angebracht werden, z.B. im Flur.
Alternativ kann der Monitor mit dem mitgelieferten Standfuß auf
eine ebene und feste Fläche aufgestellt werden.
!
Achten Sie darauf, dass der Rufton in der gesamten Wohnung zu
hören ist. Ist der Rufton nicht ausreichend hörbar, so können
zusätzliche Monitore/Mobilteile angeschlossen werden (s. Kapitel
19 "Optionales Zubehör").
!
Bringen Sie den Monitor auf Gesichtshöhe an, damit Sie den
Bildschirm betrachten können. Berücksichtigen Sie bei der
Bestimmung der Montagehöhe die Größe aller Mitbewohner,
auch die von Kindern.
!
Achten Sie darauf, dass sich eine Steckdose für die Spannungs-
versorgung innerhalb der Reichweite des Netzgerätekabels
befindet und frei zugänglich ist. Verwenden Sie ggf. das
Verlängerungskabel [43].
Funkreichweite
Die maximale Reichweite der Funkübertragung beträgt ca. 15 m
zwischen Monitor und Türsprechstelle in Gebäuden, abhängig von der
baulichen Umgebung und der Funkumgebung.
Eine Garantie für diese Reichweite ist jedoch nicht möglich, da die örtlichen
Gegebenheiten am Aufstellungsort diese negativ beeinflussen können.
Um Fehlfunktionen zu vermeiden, darf pro Überwachungsort/Haus/
Wohnung nur ein Funk-System installiert werden.
Eine Verschlechterung der Reichweite ist z.B. zu erwarten durch folgende
Einflüsse:
#
Wände und Decken, insbesondere solche aus Stahlbeton oder Metall
#
Metallflächen z.B. Kühlschrank, Blechregale, Heizkörper
#
Beschichtete Fenster (z.B. Energiespar-Fenster)
#
Starke elektrische Felder und andere Funkgeräte, z.B.
Mikrowellenherde, Funktelefone, Mobiltelefone, Funk-Geräte im
2,4 GHz Bereich, elektrische Motoren und Starkstromleitungen.
#
Geräte auf der gleichen oder benachbarten Funk-Frequenz (z.B. ein
WLAN-System), evtl. auch in der Nachbarschaft
#
Witterung (Regen, Nebel etc.)
#
größere Hindernisse im Außenbereich
8. Montage, Anschlüsse und
Inbetriebnahme der Türsprechstelle
!
Nehmen Sie die Türsprechstelle [20] aus der Schutzhaube [32].
!
Halten Sie die Schutzhaube an die gewünschte Montagestelle,
und markieren Sie die zwei zu bohrenden Montagelöcher [36]
sowie ggf. ein Loch für die Kabeldurchführung [35].
!
Bohren Sie die Montagelöcher und setzen Sie ggf. die Dübel [39]
ein.
!
Bohren Sie ggf. ein geeignetes Kabeldurchführungsloch für die
Spannungsversorgung der Türsprechstelle sowie ggf. für weitere
Anschlusskabel für einen optionalen Türöffner und/oder einen
externen Signalgeber (z.B. einen externen Gong) und/oder einen
optionalen Taster zum Türöffnen.
Hinweis: Um den Kabelanschluss zu erleichtern, kann eine
Unterputzdose in der Wand direkt hinter der Kabeldurchführung
hilfreich sein.
!
Führen Sie ggf. alle entsprechenden Anschlusskabel durch das
gebohrte Loch sowie durch die Kabeldurchführung in der
Schutzhaube.
!
Fixieren Sie die Schutzhaube mit zwei Schrauben [38] an der
Wand.
!
Hebeln Sie die Kunststoffabdeckung an der rechten Seite
vorsichtig vom Namensschild [19], entnehmen das Namens-
schild, beschriften es, setzen es wieder ein und setzen die
Kunststoffabdeckung wieder auf das Namensschild.
!
Bei Batteriebetrieb (s. Abb. D):
!
Lösen Sie die Schraube im Batteriefachdeckel [30] und heben
Sie den Deckel von der Türsprechstelle.
!
Setzen Sie 2 St. LR14 (C), 1,5 V alkalische Batterien (nicht im
Lieferumfang enthalten) polrichtig in das Batteriefach ein
(Setzen Sie keine Akkus ein).
!
Befestigen Sie den Deckel mit der Schraube wieder auf der
Türsprechstelle.
!
Hinweis: Bei Nutzung der Türsprechstelle mit Batterien (Abb.
D) ist das manuelle Einschalten des Kamerabildes nicht
möglich, da sich die Türsprechstelle im Lieferzustand im
Energiespar-modus
Mobilteil empfangen. Um dennoch das manuelle Einschalten
des Kamerabildes zu ermöglichen, müssen Sie die
Türsprechstelle in den
(siehe Kapitel 11.2 "Manuelles Einschalten des
Kamerabildes der Türsprech-stelle").
!
Bei Anschluss eines Netzgerätes und/oder weiteren Geräten
beachten Sie Abb. B und C.
Hinweise:
#
In jeden Klemmenanschluss sollte jeweils nur ein Adernende
gesteckt werden. Maximal können jedoch 2 Stück
miteinander verdrillte I-Y(St)Y Adern mit Durchmesser 0,6 in
einen Klemmenanschluss gesteckt werden. Bei drei
Adernenden muss vor dem Klemmenanschluss mit
Zusammenführung der Adern über eine Lüster- oder
Verbindungsklemme gearbeitet werden.
#
Das abisolierte Adernende (10 -12 mm) muss
den Klemmenanschluss gesteckt werden.
!
Für den Anschluss eines 9-12 V DC Netzgerätes klemmen Sie
die zwei Adern des Netzgerätes an die Spannungsanschluss-
Klemmen [26] GND und DC 9-12 V an.
Türsprechstelle darf
Batterien UND Netzgerät betrieben werden!
!
Schließen Sie ggf. einen optionalen Türöffner mit externer
Spannungsversorgung über zwei Adern an die Klemmen
befindet, sie kann kein Signal vom
Dauerempfangsmodus
komplett
Hinweis:
NICHT gleichzeitig über
umstellen
in
Die
7
