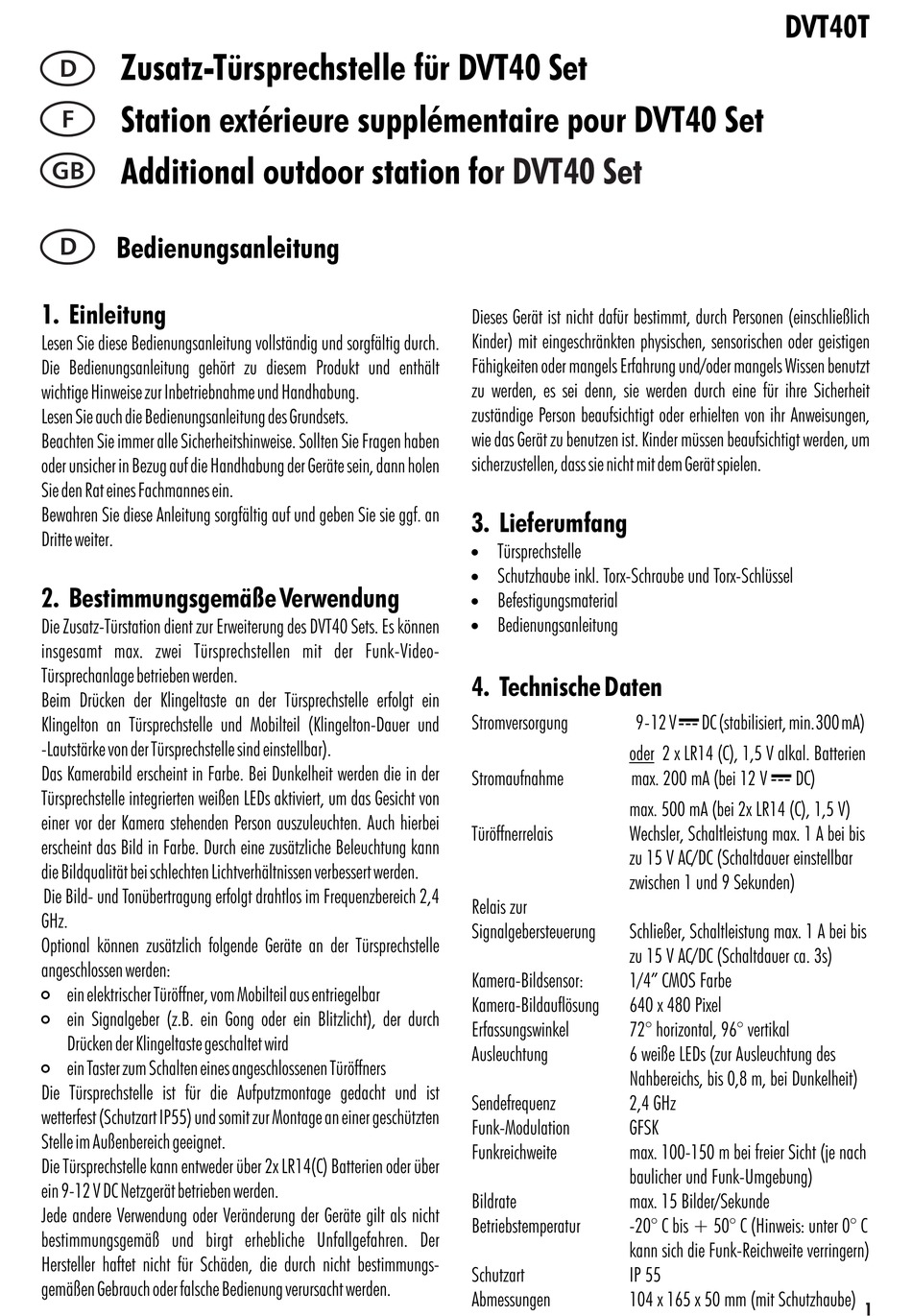

indexa DVT40T Bedienungsanleitung

Zusatz-Türsprechstelle für DVT40 Set
D
F Station extérieure supplémentaire pour DVT40 Set
GB Additional outdoor station fo
D
Bedienungsanleitung
1. Einleitung
Lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch.
Die Bedienungsanleitung gehört zu diesem Produkt und enthält
wichtige Hinweise zur Inbetriebnahme und Handhabung.
Lesen Sie auch die Bedienungsanleitung des Grundsets.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben
oder unsicher in Bezug auf die Handhabung der Geräte sein, dann holen
Sie den Rat eines Fachmannes ein.
Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie ggf. an
Dritte weiter.
2. Bestimmungsgemäße Verwendung
Die Zusatz-Türstation dient zur Erweiterung des DVT40 Sets. Es können
insgesamt max. zwei Türsprechstellen mit der Funk-Video-
Türsprechanlage betrieben werden.
Beim Drücken der Klingeltaste an der Türsprechstelle erfolgt ein
Klingelton an Türsprechstelle und Mobilteil (Klingelton-Dauer und
-Lautstärke von der Türsprechstelle sind einstellbar).
Das Kamerabild erscheint in Farbe. Bei Dunkelheit werden die in der
Türsprechstelle integrierten weißen LEDs aktiviert, um das Gesicht von
einer vor der Kamera stehenden Person auszuleuchten. Auch hierbei
erscheint das Bild in Farbe. Durch eine zusätzliche Beleuchtung kann
die Bildqualität bei schlechten Lichtverhältnissen verbessert werden.
Die Bild- und Tonübertragung erfolgt drahtlos im Frequenzbereich 2,4
GHz.
Optional können zusätzlich folgende Geräte an der Türsprechstelle
angeschlossen werden:
#
ein elektrischer Türöffner, vom Mobilteil aus entriegelbar
#
ein Signalgeber (z.B. ein Gong oder ein Blitzlicht), der durch
Drücken der Klingeltaste geschaltet wird
#
ein Taster zum Schalten eines angeschlossenen Türöffners
Die Türsprechstelle ist für die Aufputzmontage gedacht und ist
wetterfest (Schutzart IP55) und somit zur Montage an einer geschützten
Stelle im Außenbereich geeignet.
Die Türsprechstelle kann entweder über 2x LR14(C) Batterien oder über
ein 9-12 V DC Netzgerät betrieben werden.
Jede andere Verwendung oder Veränderung der Geräte gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der
Hersteller haftet nicht für Schäden, die durch nicht bestimmungs-
gemäßen Gebrauch oder falsche Bedienung verursacht werden.
r DVT40 Set
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich
Kinder) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt
zu werden, es sei denn, sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen,
wie das Gerät zu benutzen ist. Kinder müssen beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.
3. Lieferumfang
!
Türsprechstelle
!
Schutzhaube inkl. Torx-Schraube und Torx-Schlüssel
!
Befestigungsmaterial
!
Bedienungsanleitung
4. Technische Daten
Stromversorgung 9-12 V
oder
Stromaufnahme max. 200 mA (bei 12 V
max. 500 mA (bei 2x LR14 (C), 1,5 V)
Türöffnerrelais Wechsler, Schaltleistung max. 1 A bei bis
zu 15 V AC/DC (Schaltdauer einstellbar
zwischen 1 und 9 Sekunden)
Relais zur
Signalgebersteuerung Schließer, Schaltleistung max. 1 A bei bis
zu 15 V AC/DC (Schaltdauer ca. 3s)
Kamera-Bildsensor: 1/4" CMOS Farbe
Kamera-Bildauflösung 640 x 480 Pixel
Erfassungswinkel 72° horizontal, 96° vertikal
Ausleuchtung 6 weiße LEDs (zur Ausleuchtung des
Nahbereichs, bis 0,8 m, bei Dunkelheit)
Sendefrequenz 2,4 GHz
Funk-Modulation GFSK
Funkreichweite max. 100-150 m bei freier Sicht (je nach
baulicher und Funk-Umgebung)
Bildrate max. 15 Bilder/Sekunde
Betriebstemperatur -20° C bis + 50° C (Hinweis: unter 0° C
kann sich die Funk-Reichweite verringern)
Schutzart IP 55
Abmessungen 104 x 165 x 50 mm (mit Schutzhaube)
DVT40T
"
DC (stabilisiert, min.300mA)
2 x LR14 (C), 1,5 V alkal. Batterien
"
DC)
1
