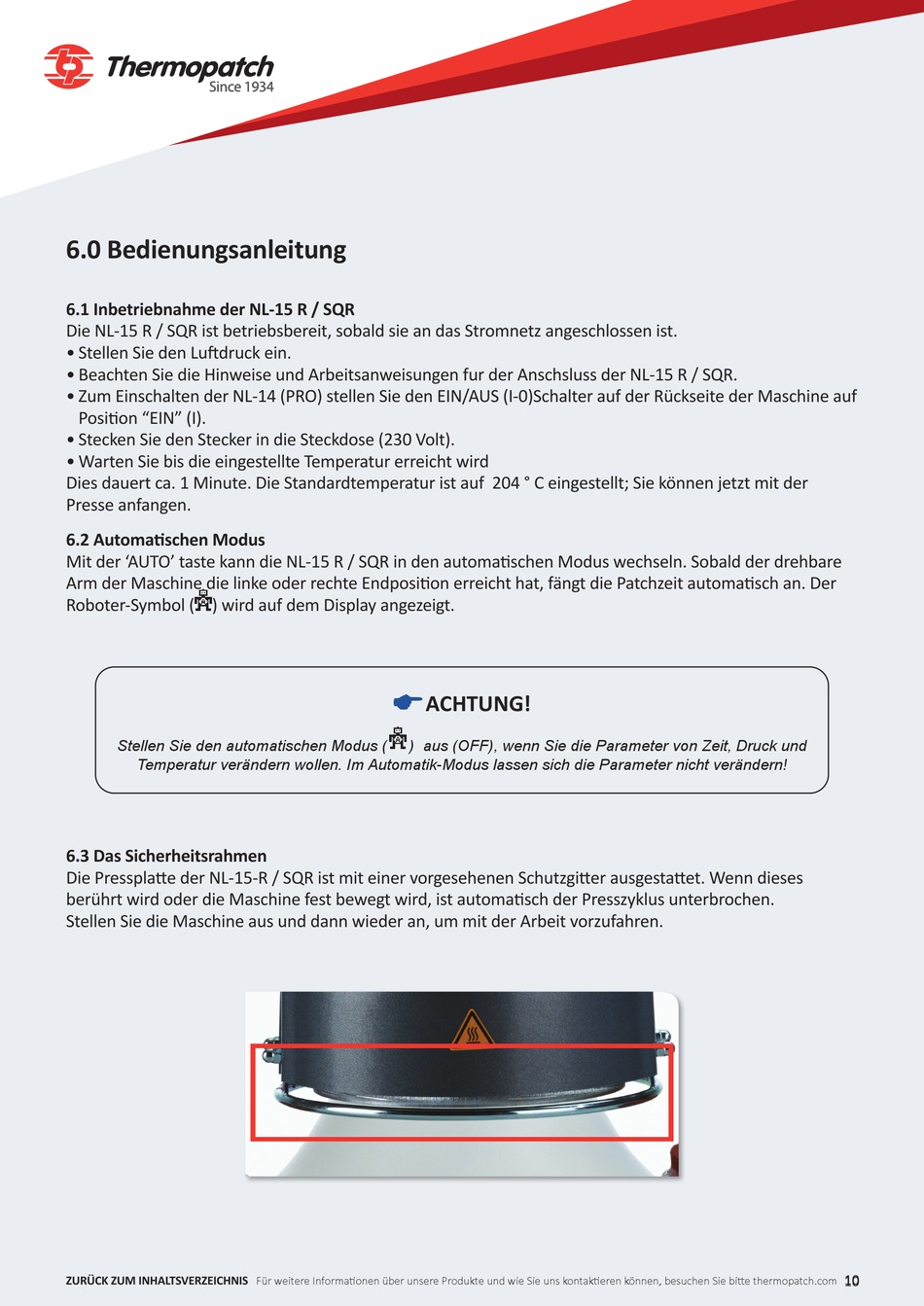

6.0 Bedienungsanleitung
6.1 Inbetriebnahme der NL-15 R / SQR
Die NL-15 R / SQR ist betriebsbereit, sobald sie an das Stromnetz angeschlossen ist.
• Stellen Sie den Luftdruck ein.
• Beachten Sie die Hinweise und Arbeitsanweisungen fur der Anschsluss der NL-15 R / SQR.
• Zum Einschalten der NL-14 (PRO) stellen Sie den EIN/AUS (I-0)Schalter auf der Rückseite der Maschine auf
Position "EIN" (I).
• Stecken Sie den Stecker in die Steckdose (230 Volt).
• Warten Sie bis die eingestellte Temperatur erreicht wird
Dies dauert ca. 1 Minute. Die Standardtemperatur ist auf 204 ° C eingestellt; Sie können jetzt mit der
Presse anfangen.
6.2 Automatischen Modus
Mit der 'AUTO' taste kann die NL-15 R / SQR in den automatischen Modus wechseln. Sobald der drehbare
Arm der Maschine die linke oder rechte Endposition erreicht hat, fängt die Patchzeit automatisch an. Der
Roboter-Symbol ( ) wird auf dem Display angezeigt.
ACHTUNG!
Stellen Sie den automatischen Modus (
) aus (OFF), wenn Sie die Parameter von Zeit, Druck und
Temperatur verändern wollen. Im Automatik-Modus lassen sich die Parameter nicht verändern!
6.3 Das Sicherheitsrahmen
Die Pressplatte der NL-15-R / SQR ist mit einer vorgesehenen Schutzgitter ausgestattet. Wenn dieses
berührt wird oder die Maschine fest bewegt wird, ist automatisch der Presszyklus unterbrochen.
Stellen Sie die Maschine aus und dann wieder an, um mit der Arbeit vorzufahren.
