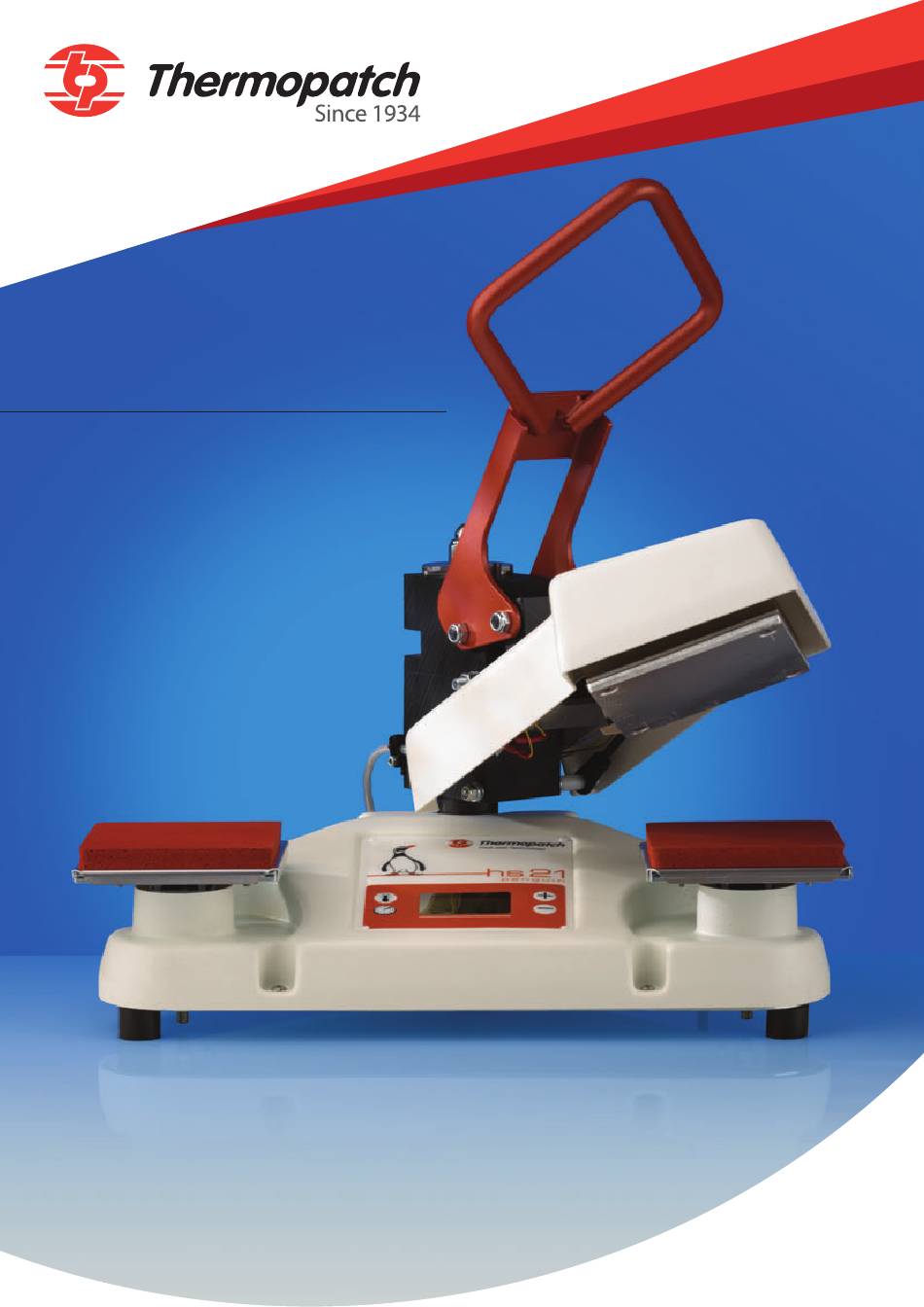

- Seite 1 A N L E I T U N G H-21-S QR PE NG UI N 22/10...
-
Seite 2: Copyrights
Maschine vertraut zu machen. Dieses Handbuch wurde zum Nutzen aller Benutzer und Techniker geschrieben, die die Maschine installieren und warten. Sie finden Informationen zu Betrieb, Sicherheit und Wartung sowie Ersatzteile und Zubehör. ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... -
Seite 3: Inhaltsverzeichnis
Technische Daten ........................12 Transport und Lagerung ......................13 Transport ............................ 13 Lagerung ............................. 13 Wartung ..........................13 Tägliche Wartung ........................13 Regelmäßige Wartung ....................... 13 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... - Seite 4 Ersatzteile ........................... 14 Explosionszeichnungen und Teile ....................15 9.3A Heizplattenverbesserung Juni 2018 ................... 27 Schaltplan ........................... 28 Recycling ..........................29 Konformitätserklärung ......................29 Disclaimer ...........................30 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com...
-
Seite 5: Allgemeine Beschreibung
Thermopatch bezieht sich auf die Garantie- und Produkthaftungsbedingungen, die in unseren Allgemeinen Geschäftsbedingungen festgelegt sind. Diese erhalten Sie bei Ihrem Thermopatch-Lieferanten. ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... -
Seite 6: Verwendungszweck
Der HS-21-SQR sollte mit dem mitgelieferten Stromkabel an das Stromnetz (230 V) angeschlossen werden (A). Der HS-21-SQR ist geerdet und mit zwei Sicherungen von 3 Ampere ausgestattet (B). C B A ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... -
Seite 7: Betriebsanleitung
• Wenn Sie ein Kleidungsstück mit einer anderen Temperatur als der Standardpatchtemperatur patchen möchten, sollten Sie den HS-21-SQR auf die gewünschten Werte einstellen. ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... -
Seite 8: Um Von Celsius Auf Fahrenheit Und Umgekehrt Zu Wechseln
• Bringen Sie das Etikett (oder ein anderes Heißsiegelprodukt) an. Hinweis: Thermopatch-Materialien können nicht einfach entfernt werden. Das Material ist für eine ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... -
Seite 9: Bemerkung
Wenn Sie die Maschine ausschalten möchten, schalten Sie den Hauptschalter aus. Es befindet sich hinten, auf der rechten Seite der Maschine. Die Anzeigen auf dem Bedienfeld werden dann ausgeschaltet. ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... - Seite 10 • Verringern Sie die Zeit in Schritten von 2 Sekunden und versuchen Sie es erneut. • Temperatur zu hoch. • Fragen Sie bei Thermolabels nach und senken Sie gegebenenfalls die Temperatur. 10 10 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com...
-
Seite 11: Übersicht Über Sicherheitsmaßnahmen Und Warnungen
Obwohl die Wärmestrahlung der Presse gering ist, sollte genügend Platz zum Abkühlen vorhanden sein. • Kontakt mit dem Heizelement vermeiden. 11 11 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... -
Seite 12: Technische Spezifikationen
Nettogewicht 15 kg Abmessungen des Presskissens Quadrat 120 x 120 mm Sicherungen 3 Ampere A-gewichteter Geräuschpegel <70 dB (A) 12 12 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... -
Seite 13: Transport Und Lagerung
Verwenden Sie zum Schluss ein trockenes Tuch, um das Element zu reinigen. Die Oberfläche muss absolut sauber und glatt sein, damit der neue Teflon gut und ohne Luftblasen haftet. 13 13 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... -
Seite 14: Technische Anhänge
Folgende Teile sollten regelmäßig ausgetauscht werden: Silikon Gummikissen 20 x 120 mm SPAPEN-21026 Selbstklebende Teflonabdeckung 120 x 120 mm SPAPEN-21316 14 14 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... -
Seite 15: Explosionszeichnungen Und Teile
9.3 Explosionszeichnungen und Teile Bitte besuchen Sie unsere Website für weitere Informationen: www.thermopatch.com, Geräte und Komponenten 15 15 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... - Seite 16 Ø40 SPAPEN-01-12 1.18 Mounting plate SPAPEN-21023 1.19 Set screw M16 x 40 DIN913 1.20 Bolt M16 x 40 DIN931 16 16 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com...
- Seite 17 17 17 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com...
- Seite 18 Ø 10 x 8.5 x 60 DIN 7346 2.10 Bolt M8 x 80 DIN 933 2.11 Eccentric disc SPAPEN-21005 18 18 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com...
- Seite 19 19 19 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com...
- Seite 20 Collar bearing 10170-P14 SPAPEN-21012 Shoulder bolt C7111.080.070 ISO 7393 Screw 3 x 10mm DIN 7971 Cover plate (black) SPAPEN 009 20 20 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com...
- Seite 21 21 21 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com...
- Seite 22 Countersunk screw M5 X 35 DIN 7991 4.18 Thermostat SPAPEN 03-02 4.19 Countersunk screw M5 X 30 DIN 7991 22 22 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com...
- Seite 23 23 23 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com...
- Seite 24 Nylon bushing 20 x 10 x 6,5 SPAPEN 02-08 Hex bolt M6 X 95 DIN 933 Nylock nut DIN 985 24 24 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com...
- Seite 25 25 25 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com...
- Seite 26 Power inlet SPAPEN-03-13 Harness, 230 Volt SPAPEN-21607 Electronics Not on drawing Teflon self adhesive cover 120 x 120 mm SPAPEN-21316 26 26 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com...
-
Seite 27: A Heizplattenverbesserung Juni 2018
From serial number DRAWN 29-05-2018 HS21SQR-18-12917 CHK'D APPV'D MATERIAL: DWG NO. New setup square heater WEIGHT: SCALE:1:2 SHEET 1 OF 1 27 27 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... -
Seite 28: Schaltplan
9.4 Schaltplan 28 28 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... -
Seite 29: Recycling
Erklärung bezieht, entspricht den Bedingungen der folgenden Richtlinie (n): 2014/30 / EU (EMC-Richtlinie) 2014/35 / EU (Niederspannungsrichtlinie) Niederlande, Almere, 09.09.2020 Jan Bausch, Direktor 29 29 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... -
Seite 30: Disclaimer
Thermopatch übernimmt keine Verantwortung für Schäden, die aus einer möglichen Nichtkonformität resultieren könnten. Die Wahl des Kunden für andere als die Standardlieferung liegt in der persönlichen Verantwortung. 30 30 ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... - Seite 31 Thermopatch BV Draaibrugweg 14 1332 AD Almere The Netherlands T +31 36 549 11 11 sales@thermopatch.nl www.thermopatch.com...
