1.8 FORMULA Distanzstücke zur Hubreduzierung
Der FORMULA MOD Dämpfer ist mit 55 mm oder 65 mm Hub ausgestattet. Für Rahmen,
die einen anderen Hub benötigen, bietet FORMULA Distanzstücke zur Hubreduzierung in
den folgenden Abmessungen an: 2,5 mm, 5 mm und 7,5 mm. FORMULA Distanzstücke
können einfach und ohne Werkzeug ein- und ausgebaut werden.
WARNUNG!
FORMULA empfiehlt dringend, die Distanzstücke nicht zu verwenden, wenn sie
nicht benötigt werden. Bitte befolgen Sie die untenstehenden Anweisungen für
die korrekte Montage. Montieren Sie das Distanzstück nicht in einer anderen
Position.
Der Montagevorgang ist wie folgt:
Entfernen Sie den Vorspannring;
•
Entfernen Sie den Federteller und die Feder;
•
Schieben Sie die Unterlegscheibe mit dem Anschlag dicht an den
•
Dämpfungszylinder heran;

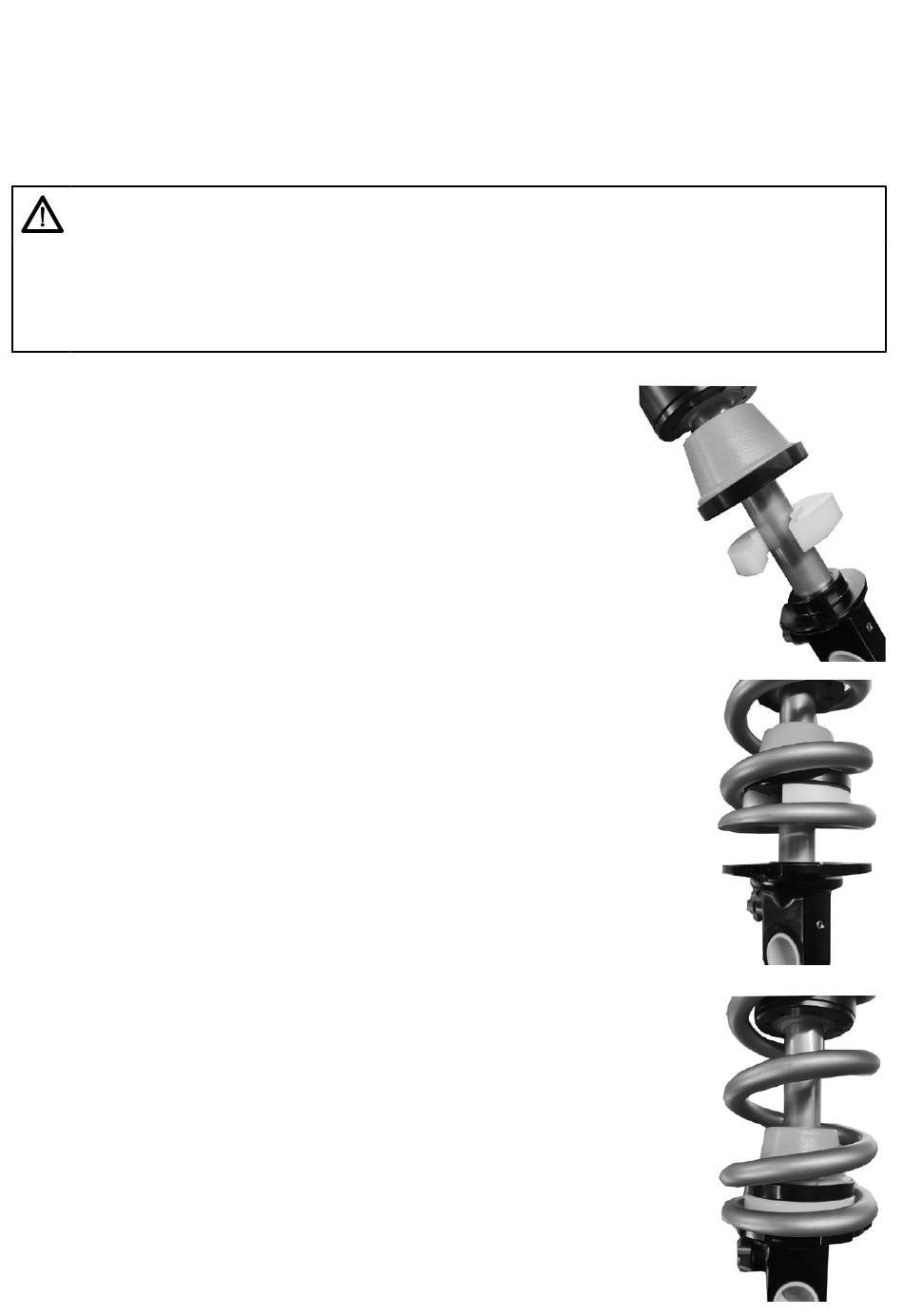

Schieben Sie das Distanzstück wie in der Abbildung gezeigt von
•
Hand auf die Kolbenstange. Das Distanzstück muss formschlüssig
auf den angrenzenden Bauteilen aufliegen.
Montieren Sie die Feder;
•
Schieben Sie den Federteller mit der flachen Seite zur Feder hin
•
unter das Distanzstück;
Ziehen Sie die Gruppe mit Anschlag, Unterlegscheibe und
•
Distanzstück gegen den Federteller nach unten;
Ziehen Sie die Feder nach unten gegen den Federteller und
•
spannen Sie die Feder auf den korrekten Wert vor;
Ende der Vorgehensweise
16
