MONTAGE

WARNUNG: Benutzen Sie den Ventilator nicht, ohne ihn vorher
zusammengebaut zu haben, einschließlich des Standfußes
und der Gitter.

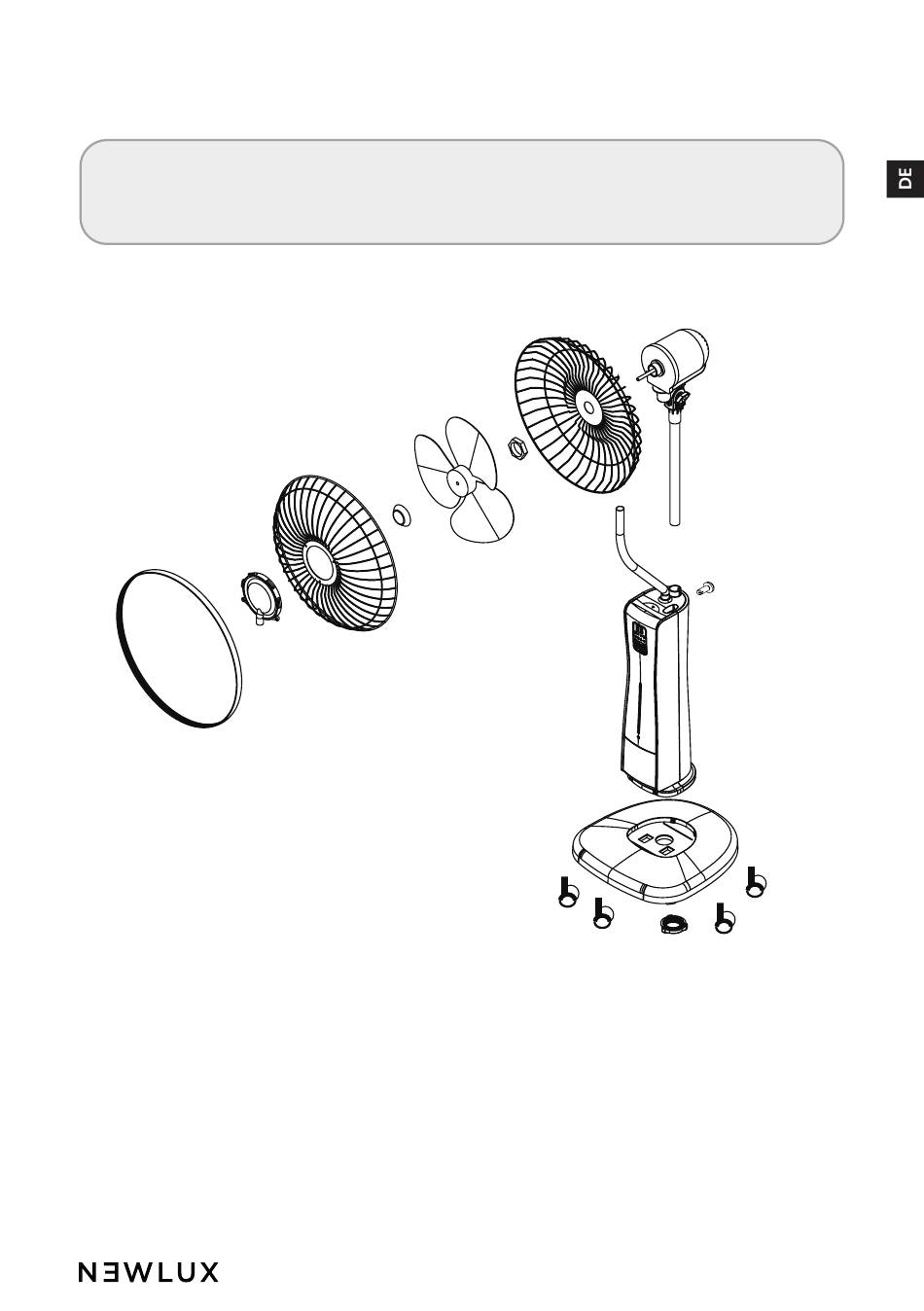

Für den Zusammenbau sehen Sie bitte die folgende Abbildung.
1 2
1. Schutzbügel
2. Sprühnebelaufsatz
3. Frontgitter
4. Flügelmutter
5. Flügel
6. Mutter hinteres Gitter
7. Hinteres Gitter
8. Ventilatormotor
5
3
4
7
6
9
15
14
9. Vernebelungsschlauch
10. Befestigungsschraube
11. Gehäuse
12. Sockel mit
Metallgewicht
13. Räder
14. Standfuß
15. Wassertankdeckel
8
10
11
12
13
zusätzlichem
63 |
