ASSEMBLAGE

AVERTISSEMENT :
préalablement assemblé, y compris la base de support et les
grilles.

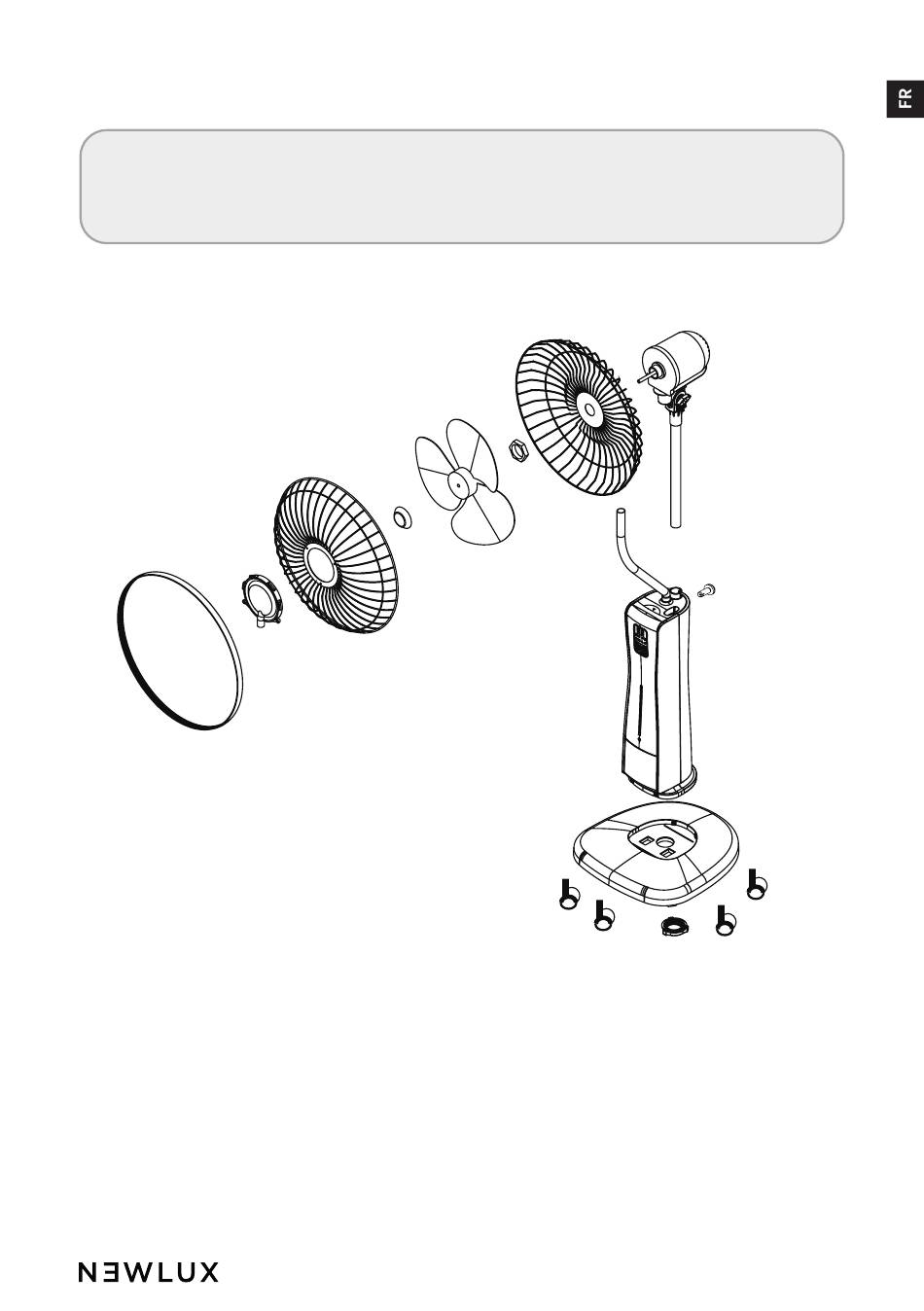

Pour effectuer le montage, veuillez vous référer à l'image ci-dessous.
1 2
1. Support de protection
2. Accessoire nébuliseur
3. Grille avant
4. Écrou pour lames
5. Lames
6. Écrou de la grille arrière
7. Grille arrière
8. Moteur du ventilateur
N'utilisez pas le ventilateur sans l'avoir
5
3
4
7
6
9
15
14
9. Tuyau de nébulisation
10. Vis de fixation
11. Carcasse
12. Base avec poids métallique
supplémentaire
13. Roues
14. Support au sol
15. Couvercle du réservoir d'eau
8
10
11
12
13
