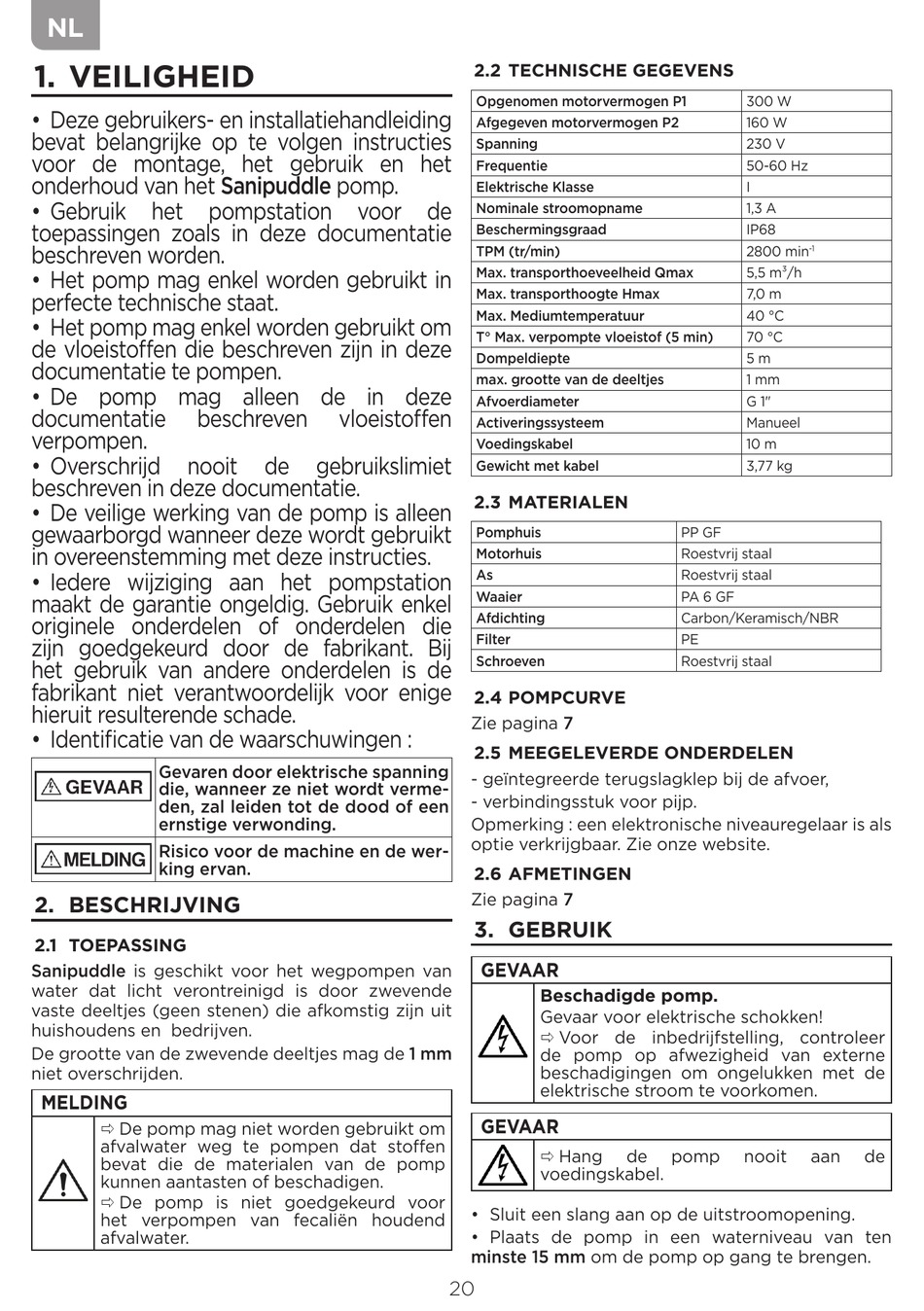

NL
1. VEILIGHEID
• Deze gebruikers- en installatiehandleiding
bevat belangrijke op te volgen instructies
voor de montage, het gebruik en het
onderhoud van het Sanipuddle pomp.
• Gebruik het pompstation voor de
toepassingen zoals in deze documentatie
beschreven worden.
• Het pomp mag enkel worden gebruikt in
perfecte technische staat.
• Het pomp mag enkel worden gebruikt om
de vloeistoffen die beschreven zijn in deze
documentatie te pompen.
• De pomp mag alleen de in deze
documentatie beschreven
verpompen.
• Overschrijd nooit
beschreven in deze documentatie.
• De veilige werking van de pomp is alleen
gewaarborgd wanneer deze wordt gebruikt
in overeenstemming met deze instructies.
• Iedere wijziging aan het pompstation
maakt de garantie ongeldig. Gebruik enkel
originele onderdelen of onderdelen die
zijn goedgekeurd door de fabrikant. Bij
het gebruik van andere onderdelen is de
fabrikant niet verantwoordelijk voor enige
hieruit resulterende schade.
• Identificatie van de waarschuwingen :
Gevaren door elektrische spanning
die, wanneer ze niet wordt verme-
den, zal leiden tot de dood of een
ernstige verwonding.
Risico voor de machine en de wer-
king ervan.
2. BESCHRIJVING
2.1 TOEPASSING
Sanipuddle is geschikt voor het wegpompen van
water dat licht verontreinigd is door zwevende
vaste deeltjes (geen stenen) die afkomstig zijn uit
huishoudens en bedrijven.
De grootte van de zwevende deeltjes mag de 1 mm
niet overschrijden.
MELDING
Ö De pomp mag niet worden gebruikt om
afvalwater weg te pompen dat stoffen
bevat die de materialen van de pomp
kunnen aantasten of beschadigen.
Ö De pomp is niet goedgekeurd voor
het verpompen van fecaliën houdend
afvalwater.
vloeistoffen
de gebruikslimiet

2.2 TECHNISCHE GEGEVENS

Opgenomen motorvermogen P1
Afgegeven motorvermogen P2
Spanning
Frequentie
Elektrische Klasse
Nominale stroomopname
Beschermingsgraad
TPM (tr/min)
Max. transporthoeveelheid Qmax
Max. transporthoogte Hmax
Max. Mediumtemperatuur
T° Max. verpompte vloeistof (5 min)
Dompeldiepte
max. grootte van de deeltjes
Afvoerdiameter
Activeringssysteem
Voedingskabel
Gewicht met kabel
2.3 MATERIALEN
Pomphuis
Motorhuis
As
Waaier
Afdichting
Filter
Schroeven
2.4 POMPCURVE
Zie pagina 7
2.5 MEEGELEVERDE ONDERDELEN
- geïntegreerde terugslagklep bij de afvoer,
- verbindingsstuk voor pijp.
Opmerking : een elektronische niveauregelaar is als
optie verkrijgbaar. Zie onze website.
2.6 AFMETINGEN
Zie pagina 7
3. GEBRUIK
GEVAAR
Beschadigde pomp.
Gevaar voor elektrische schokken!
Ö Voor de inbedrijfstelling, controleer
de pomp op afwezigheid van externe
beschadigingen om ongelukken met de
elektrische stroom te voorkomen.
GEVAAR
Ö Hang
voedingskabel.
• Sluit een slang aan op de uitstroomopening.
• Plaats de pomp in een waterniveau van ten
minste 15 mm om de pomp op gang te brengen.
20
300 W
160 W
230 V
50-60 Hz
I
1,3 A
IP68
2800 min
5,5 m³/h
7,0 m
40 °C
70 °C
5 m
1 mm
G 1"
Manueel
10 m
3,77 kg
PP GF
Roestvrij staal
Roestvrij staal
PA 6 GF
Carbon/Keramisch/NBR
PE
Roestvrij staal
de pomp nooit
-1
aan de
