IT

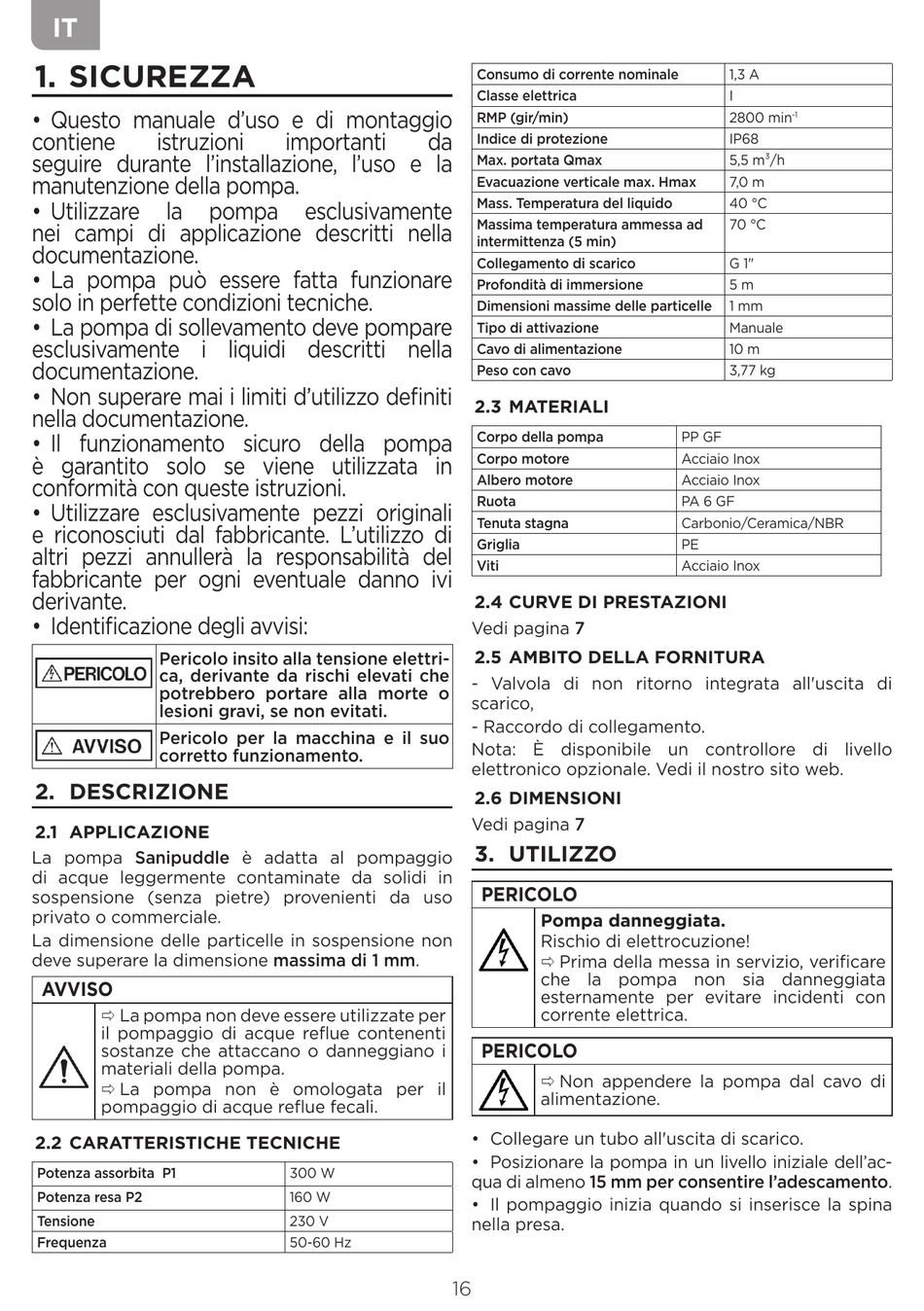

1. SICUREZZA
• Questo manuale d'uso e di montaggio
contiene istruzioni
seguire durante l'installazione, l'uso e la
manutenzione della pompa.
• Utilizzare la
nei campi di applicazione descritti nella
documentazione.
• La pompa può essere fatta funzionare
solo in perfette condizioni tecniche.
• La pompa di sollevamento deve pompare
esclusivamente i liquidi descritti nella
documentazione.
• Non superare mai i limiti d'utilizzo definiti
nella documentazione.
• Il funzionamento sicuro della pompa
è garantito solo se viene utilizzata in
conformità con queste istruzioni.
• Utilizzare esclusivamente pezzi originali
e riconosciuti dal fabbricante. L'utilizzo di
altri pezzi annullerà la responsabilità del
fabbricante per ogni eventuale danno ivi
derivante.
• Identificazione degli avvisi:
Pericolo insito alla tensione elettri-
ca, derivante da rischi elevati che
potrebbero portare alla morte o
lesioni gravi, se non evitati.
Pericolo per la macchina e il suo
corretto funzionamento.
2. DESCRIZIONE
2.1 APPLICAZIONE
La pompa Sanipuddle è adatta al pompaggio
di acque leggermente contaminate da solidi in
sospensione (senza pietre) provenienti da uso
privato o commerciale.
La dimensione delle particelle in sospensione non
deve superare la dimensione massima di 1 mm.
AVVISO
Ö La pompa non deve essere utilizzate per
il pompaggio di acque reflue contenenti
sostanze che attaccano o danneggiano i
materiali della pompa.
Ö La pompa non è omologata per il
pompaggio di acque reflue fecali.

2.2 CARATTERISTICHE TECNICHE

Potenza assorbita P1
Potenza resa P2
Tensione
Frequenza
importanti
pompa esclusivamente
300 W
160 W
230 V
50-60 Hz
Consumo di corrente nominale
Classe elettrica
RMP (gir/min)
da
Indice di protezione
Max. portata Qmax
Evacuazione verticale max. Hmax
Mass. Temperatura del liquido
Massima temperatura ammessa ad
intermittenza (5 min)
Collegamento di scarico
Profondità di immersione
Dimensioni massime delle particelle
Tipo di attivazione
Cavo di alimentazione
Peso con cavo
2.3 MATERIALI
Corpo della pompa
Corpo motore
Albero motore
Ruota
Tenuta stagna
Griglia
Viti
2.4 CURVE DI PRESTAZIONI
Vedi pagina 7
2.5 AMBITO DELLA FORNITURA
- Valvola di non ritorno integrata all'uscita di
scarico,
- Raccordo di collegamento.
Nota: È disponibile un controllore di livello
elettronico opzionale. Vedi il nostro sito web.
2.6 DIMENSIONI
Vedi pagina 7
3. UTILIZZO
PERICOLO
Pompa danneggiata.
Rischio di elettrocuzione!
Ö Prima della messa in servizio, verificare
che la pompa non sia danneggiata
esternamente per evitare incidenti con
corrente elettrica.
PERICOLO
Ö Non appendere la pompa dal cavo di
alimentazione.
• Collegare un tubo all'uscita di scarico.
• Posizionare la pompa in un livello iniziale dell'ac-
qua di almeno 15 mm per consentire l'adescamento.
• Il pompaggio inizia quando si inserisce la spina
nella presa.
16
1,3 A
I
2800 min
-1
IP68
5,5 m³/h
7,0 m
40 °C
70 °C
G 1"
5 m
1 mm
Manuale
10 m
3,77 kg
PP GF
Acciaio Inox
Acciaio Inox
PA 6 GF
Carbonio/Ceramica/NBR
PE
Acciaio Inox
