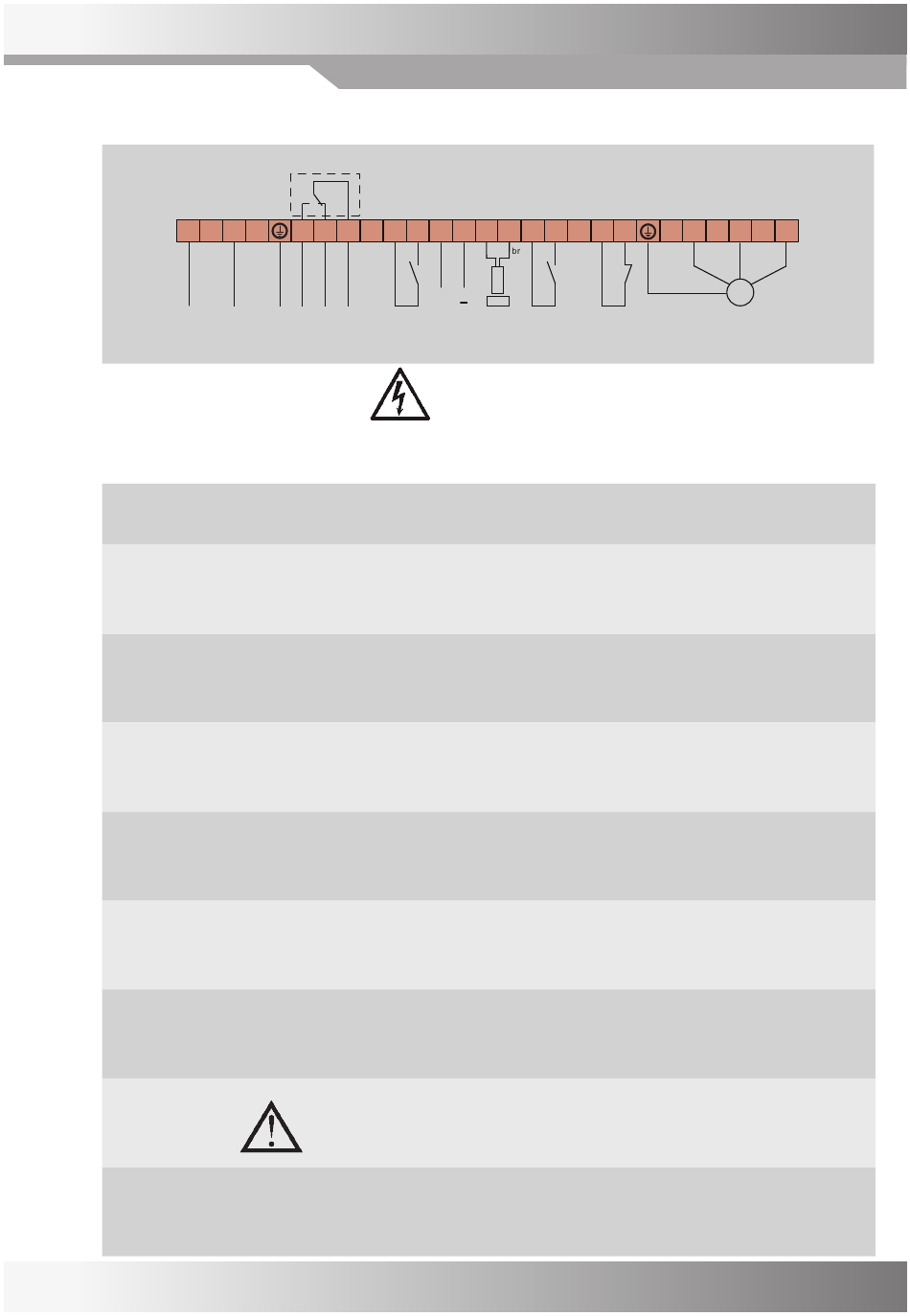

ANSCHLUSSSCHEMA
(Max 2 A / 50 V AC)
L
N
1 x 230 V
ANSCHLÜSSE
Die Spannung muss ausgeschaltet sein, bevor an der Ausrüstung gearbeitet wird.
Empfohlenes Anzugsdrehmoment 0,5 Nm, max. Anzugsdrehmoment 0,8 Nm.
Anschlussspannung
(L-N-PE)
Alarm relay
(Alarmrelais)
(13-14-15)
Manual speed
(Manuelle Drehzahl)
(A1-A2)
Input signal
(Eingangssignal)
(2-3)
Rotation monitor
(Rotationswächter)
(9-10)
12 V output
(12 V Ausgang)
(3-11)
Reset
(Rückstellung)
(11-12)
Thermal contact
(Thermokontakt)
(T-T)
Motor
(Motor)
(U-V-W)
14 15
A1 A2
2 3
13
+
Alarmrelais
Manuelle
Eingangs-
Drehzahl
signal
0 - 10 V
1x230-240 V +/-15 %, 50/60 Hz.
HINWEIS! Die Schutzerdung muss immer angeschlossen sein.
Schließt zwischen 14-15 bei Alarm oder Stromausfall.
Max. 2 A resistive Belastung / 50 V AC.
Ergibt eingestellte Drehzahl beim Schließen.
0-10 V.
Plus anschließen an Klemme 2, minus an Klemme 3.
Weißes Kabel anschließen an Klemme 9, minus an Klemme 10.
Magnet mit der Südseite (S) zum Geber montieren.
Abstand max. 15 mm.
Ausgang für 12 V DC. Klemme 3 ist minus, Klemme 11 ist plus.
Max. 50 mA.
Federrückstellung bei Alarm.
Die Regeleinheit wird bei Stromausfall automatisch zurückgestellt.
Um den Motor vor Überhitzung zu schützen, muss dieser eingeschaltet
sein.
VariMax-Motor100 muss verwendet werden.
Die Rotationsrichtung wird durch Vertauschen von zwei der Phasen
geändert.
9
9 10
11 12
T
T
v
4
5
S
Rotations-
Rück-
Thermokontakt
wächter
stellung
U
V
W
1
2
3
M
Schrittmotor 3-phasig
