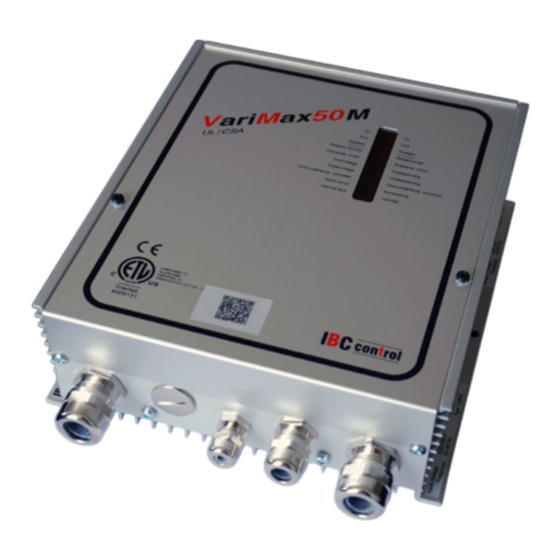

- Seite 1 HANDBUCH Ska vara 25 mm i diameter på höjden REGELEINHEIT FÜR ROTIERENDE WÄRMETAUSCHER MIT MODBUS VariMax50M UL/CSA Artikel-Nr: F21050304 control...
-
Seite 3: Inhaltsverzeichnis
INHALT Installationshinweis Modbus Montage Technische Daten, Modbus Sicherheitshinweis Anschluss Herstellererklärung Funktionseinstellungen, Modbus Konformitätserklärung Funktionsbeschreibung Betriebsanzeigen, Modbus Technische Daten, Timeout Regeleinheit DIP-Schalter Technische Daten, Motor Modbus Registerordner Funktionen Coil - DIP-Schalter Discrete Input 20-21 - Betriebsanzeigen Input Register 16-Bit 22-23 - Alarm Input Register 32-Bit 24-25 - Einstellungen über... -
Seite 4: Installationshinweis
INSTALLATIONSHINWEIS Warnanzeige Die Regeleinheit darf nur in technisch einwandfreiem Zustand betrieben werden. Störungen, die die Sicherheit beeinträchtigen können, sind umgehend zu beseitigen. Wartung/Reparatur Die Regeleinheit ist regelmäßig auf ihre Funktionsfähigkeit zu prüfen. Fehlersuche und Reparaturarbeiten ausschließlich durch ausgebildetes Fachpersonal durchführen lassen. Die vorschriftsmäßige elektrische Absicherung muss erfüllt sein. -
Seite 5: Sicherheitshinweis
SICHERHEITSHINWEIS In dieser Beschreibung werden folgende Symbole und Hinweise verwendet. Diese wichtigen Anweisungen gelten für Personenschutz und technische Sicherheit beim Betrieb. „Sicherheitsanweisung“ steht für Anweisungen, die dazu dienen, eine Verletzungsgefahr zu vermeiden und Schäden an den Geräten vorzubeugen. Lebensgefahr! Elektrischer Strom an elektrischen Komponenten! Hinweis! Vor dem Entfernen der Abdeckung Hauptstrom ausschalten. -
Seite 6: Herstellererklärung Konformitätserklärung
HERSTELLERERKLÄRUNG KONFORMITÄTSERKLÄRUNG Hersteller IBC control AB Brännerigatan 5 A SE-263 37 Höganäs Schweden Tel. +46 42 33 00 10 Produkt Regeleinheit für rotierende Wärmetauscher Typenbezeichnung VariMax50M Geltende EMC Directive 2014/30/EU EU-Richtlinien Low Voltage Directive 2014/35/EU RoHS Directive 2011/65/EU including Delegated Directive EU2015/863... -
Seite 7: Funktionsbeschreibung
Sämtliche Regeleinheiten treiben einen 3-Phasen-Schrittmotor an. Alle Regeleinheiten haben ein Eingangssignal von 0-10 V. • VariMax50M ist für Rotoren bis zu 2500 mm mit einer Rotorgeschwindigkeit von maximal 12 rpm vorgesehen. Falls der Rotor eine höhere Rotorgeschwindigkeit erfordert, ist der Rotordurchmesser zu verringern. -
Seite 8: Technische Daten, Regeleinheit
TECHNISCHE DATEN, REGELEINHEIT Anschlussspannung 1 x 230-240 V +/-15 % Ausgangsfrequenz 0-312 Hz 50/60 Hz Beschleunigungs- und 30 s Antriebsleistung max. 240 W Bremszeit Eingangsstrom max. 1,9 A Umgebungstemperatur, -30 bis +45 nicht kondensierend -40 bis +45 C ***) Eingangssicherung max. 10 A Schutzart Typ 1... -
Seite 9: Dip-Schalter
DIP-SCHALTER Cleaning function Reinigungsfunktion eingeschaltet in Stellung EINGESCHALTET. Wenn (Reinigungsfunktion) der Rotor 10 Minuten lang still steht, wird die Reinigungsfunktion eingeschaltet und der Rotor beginnt sich zu drehen. Zur Warnung dreht sich der Rotor zunächst 6 Sekunden lang mit einer Geschwindigkeit von 5 rpm, danach bleibt der Rotor 3 Sekunden lang stehen. -
Seite 10: Potentiometer
Forts. von vorheriger Seite Wahrscheinliche - Magnet falsch ausgerichtet Fehlerursache bei - Rotationswächter falsch angeschlossen (falsche Polarität), Installation siehe ANSCHLÜSSE Seite 9 Wahrscheinliche - Zu großer Abstand zwischen Magnetgeber und Magnet, max. 15 mm Fehlerursache bei Betrieb - Riemendefekt - Riemen rutscht - Rotor blockiert - Magnetgeber oder Magnet nicht intakt Overtemperature motor... -
Seite 11: Anschlussschema
ANSCHLUSSSCHEMA (Max 2 A / 50 V AC) 11 12 14 15 A1 A2 9 10 1 x 230 V Alarmrelais Manuelle Eingangs- Rotations- Rückstellung Thermo- Stegmotor 3-fas Drehzahl signal wächter kontakt 0 - 10 V ANSCHLÜSSE Die Spannung muss ausgeschaltet sein, bevor an der Ausrüstung gearbeitet wird. Modbus Empfohlenes Anzugsdrehmoment 0,5 Nm, max. -
Seite 12: Eingangssignal/Drehzahl
EINGANGSSIGNAL/DREHZAHL Drehzahl (%) Eingangssignal - Drehzahl Das Eingangssignal ist direkt proportional zum Wirkungsgrad am Rotor, wodurch Eingangssignal und Drehzahl der Kennlinie in nebenstehendem Diagramm entsprechen. Eingangssignal 0-10 V KONTROLLE VOR EINSCHALTEN DER SPANNUNG Kontrollieren, ob die Regeleinheit gemäß Anweisung auf Seite 9 angeschlossen ist. Anschlussspannung 1x230-240 V +/-15%, 50/60 Hz. -
Seite 13: Emv-Installation
EMV-INSTALLATION Motor NCY-HAR/UL/CSA 7G0,75 Anschlussspannung 3G1,5 Nicht abgeschirmt Abgeschirmt Eingangssignal, Rotationswächter LiYCY 2x0,34, UL erkannt LiYCY 2x0,34/0,5 UL erkannt Abgeschirmt Abgeschirmt EMV-Verschraubung ist für abgeschirmtes Kabel zu verwenden. Es sind die o.g. oder gleichwertige Kabel zu verwenden, um die EMV-Richtlinie zu erfüllen. EMV-VERSCHRAUBUNG HINWEIS! Beim Anschluss des Schirms an die EMV-Verschraubung muss der Anschluss wie oben angezeigt... -
Seite 17: Modbus
TECHNISCHE DATEN, MODBUS Kommunikationsprotokoll MOBUS RTU Schnittstelle RS485, halber Duplex Datengeschwindigkeit 9 600, 19 200, 38 400, 56 000 Bit/Sek. Bitformat 8 Datenbits, 1 Stoppbit, gerade Parität 8 Datenbits, 1 Stoppbit, keine Parität 8 Datenbits, 2 Stoppbits, keine Parität 8 Datenbits, 1 Stoppbit, ungerade Parität Adresse 8 individuelle Adressen, siehe Tabelle "Adressierung"... -
Seite 18: Funktionseinstellungen, Modbus
Meldung mit dem Geschwindigkeitssollwert eingegangen ist. Die grüne LED beginnt zu blinken, wenn der Bus Datenverkehr aufweist. Die über Modbus vorgenommen Einstellungen werden nicht in der VariMax50M gespeichert. Wenn die VariMax50M erneut gestartet wird, müssen die Einstellungen von der DUC erneut gesendet werden. -
Seite 19: Betriebsanzeigen, Modbus
Sollwert an kein Sollwert geschickt *VariMax hat innerhalb der letzten 90 Sekunden einen Geschwindigkeitssollwert erhalten. TIMEOUT If messages with reference values stop coming, VariMax50M will continue using the latest received reference value. After 90 seconds the red LED will activate. -
Seite 20: Dip-Schalter
DIP-SCHALTER Modbus Kommunikation An Adressierung Hexadezimal Dezimal Geschwindigkeit 9 600 19 200 38 400 56 000 Paket 1 Stoppbit, gerade Parität 1 Stoppbit, keine Parität 2 Stoppbits, keine Parität 1 Stoppbit, ungerade Parität Terminierung An... -
Seite 21: Modbus Registerordner
MODBUS REGISTERORDNER VariMax50M unterstützt folgende Modbus-Funktionen: ◆ Coil (digital lesen/schreiben) ◆ Discrete Input (digital lesen) ◆ Input Register (analog lesen) ◆ Holding Register (analog lesen/schreiben) COIL 1-Bit-Register (lesen/schreiben). Modbus-Funktion 01 "Read Coil Status" wird zum Lesen verwendet. Modbus Funktion 05 "Force Singel Coil" wird zum Schreiben verwendet. -
Seite 22: Discrete Input
DISCRETE INPUT 1-Bit Statusregister (lesen). Modbus-Funktion 02 "Read Input Status" wird zum Lesen verwendet. Liest 1, wenn ein Fehler aufgetreten ist. 0 = normal 1 = Alarm Adresse Name Beschreibung Daten- Lesen/ Faktor Einheit form schreiben Fehler Fehler, unabhängig davon, Single Bit Lesen welcher Fehler aufgetreten... - Seite 23 Forts. von vorheriger Seite Adresse Name Beschreibung Daten- Lesen/ Faktor Einheit form schreiben Motorsteuerung Fehler in der Single Bit Lesen Motorsteuerung Kurzschluss Kurzschluss Single Bit Lesen Kurzschluss Unbalanz zwischen den Single Bit Lesen Phasen Kurzschluss Phase 1 fehlt Single Bit Lesen Kurzschluss Phase 2 fehlt Single Bit Lesen...
-
Seite 24: Input Register 16-Bit
INPUT REGISTER 16-Bit-Register (lesen). Modbus-Funktion 04 "Read Input Registers" wird zum Lesen verwendet. Adresse Name Beschreibung Daten- Lesen/ Faktor Einheit form schreiben Programmversion UINT 16 Lesen Programmversion UINT 16 Lesen VariMax Modell Liest 50 für VariMax50 usw. UINT 16 Lesen Temperatur Temperatur in der INT 16... - Seite 25 Forts. von vorheriger Seite Adresse Name Beschreibung Daten- Lesen/ Faktor Einheit form schreiben Maximale Statischer Wert, aus dem UINT 16 Lesen Geschwindigkeit hervorgeht, welche an der Geschwindigkeit die Motorwelle Steuerung maximal verträgt. Aktuelle Wird nur berechnet, wenn UINT 16 Lesen Geschwindigkeit der Geschwindigkeitssollwert am Rotor...
-
Seite 26: Input Register 32-Bit
INPUT REGISTER 32-Bit-Register (lesen). Modbus-Funktion 04 "Read Input Registers" wird zum Lesen verwendet. Adresse Name Beschreibung Daten- Lesen/ Faktor Einheit form schreiben Motorumdrehung Anzahl Motorumdrehungen UINT 32 Lesen Motorstarts Anzahl Motorstarts UINT 32 Lesen Neustart Anzahl der Fehler, die zu UINT 32 Lesen einem Neustart geführt haben... - Seite 27 Forts. von vorheriger Seite Adresse Name Beschreibung Daten- Lesen/ Faktor Einheit form schreiben Stoppzeit, warme Zeit mit stillstehendem UINT 32 Lesen Temperatur Motor, 40-75° C Stoppzeit, Zeit mit stillstehendem UINT 32 Lesen normale Motor, 0-40° C Temperatur Stoppzeit, kalte Zeit mit stillstehendem UINT 32 Lesen Temperatur Motor, unter 0°...
-
Seite 28: Holding Register
HOLDING REGISTER 16-Bit-Register (lesen/schreiben). Modbus-Funktion 03 "Read Holding Registers" wird zum Lesen verwendet. Modbus Funktion 06 "Write Singel Registers" wird zum Schreiben verwendet. Adresse Name Beschreibung Daten- Lesen/ Faktor Einheit form schreiben Sollwert, 1000 = 100 % der UINT 16 Lesen/ Geschwindigkeit eingestellten maximalen schreiben... -
Seite 29: Eigene Notizen
EIGENE NOTIZEN... - Seite 30 EIGENE NOTIZEN...
- Seite 31 EIGENE NOTIZEN...
- Seite 32 IBC control AB Brännerigatan 5 A SE-263 37 Höganäs Schweden Tel. +46 42 33 00 10 www.ibccontrol.se info@ibccontrol.se...
