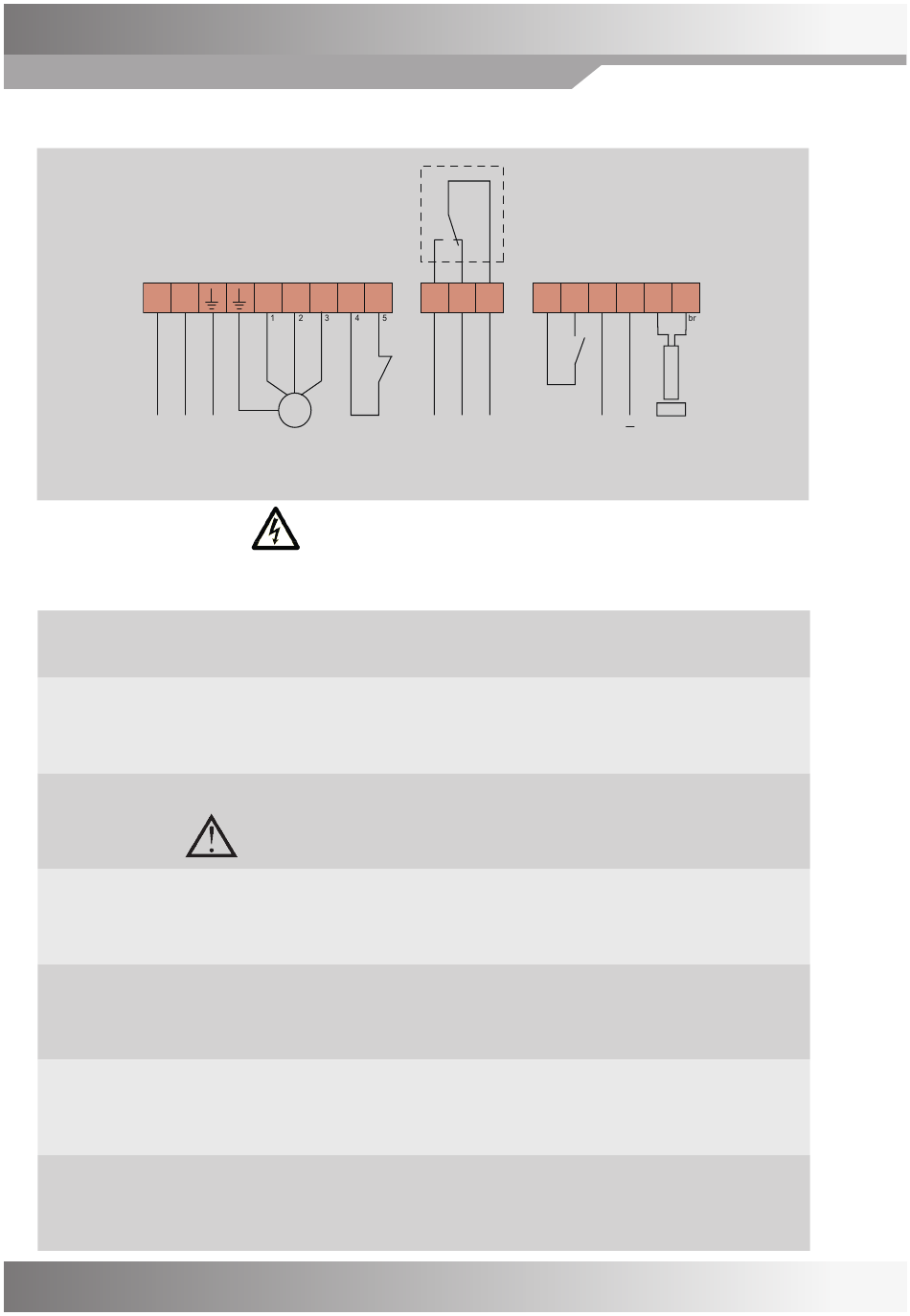

ANSCHLUSSSCHEMA

L N
1x230 V
ANSCHLÜSSE
Die Spannung muss vor Arbeiten an der Ausrüstung ausgeschaltet werden.
Empfohlenes Anzugsmoment an den Klemmen: 0,5 Nm, max. Anzugsmoment 0,8 Nm.
Anschlussspannung
(L-N-PE)
Motor
(U-V-W)
Thermal contact
(Thermokontakt)
(T-T)
Alarm relay
(Alarmrelais)
(13-14-15)
Manual speed
(Manuelle Drehzahl)
(A1-A2)
Input signal
(Eingangssignal)
(2-3)
Rotation monitor
(Rotationswächter)
(9-10)
U V W
T
T
13 14 15
M
3 ~
3x230 V
Thermo-
kontakt
(Max 2 A / 250 V AC)
1 x 230-240 V +/-15 %, 50/60 Hz.
HINWEIS! Die Schutzerdung muss immer angeschlossen sein.
Dreiphasen-Asynchronmotor angeschlossen für 3 x 230 V (D-Schaltung).
Max. 370 W. Die Rotationsrichtung wird durch Vertauschen von zwei der
Phasen geändert.
Als Übertemperaturschutz sollte der Thermokontakt im Motor verwendet
werden.Muss überbrückt werden, wenn der Thermokontakt nicht
angeschlossen wird.
Schließt zwischen 14-15 bei Alarm oder Stromausfall.
Max. 2 A resistive Last / 250 V AC.
Erzeugt unabhängig von der Eingangssignalwert beim Schließen die
eingestellte Höchstdrehzahl.
0-10 V.
Plus anschließen an Klemme 2, minus an Klemme 3.
Weißes Kabel anschließen an Klemme 9, minus an Klemme 10.
Magnet mit der Südseite (S) zum Geber montieren.
Abstand max. 15 mm.
A1 A2
2 3
+
Alarmrelais
Manuelle
0-10 V
Drehzahl
10
9 10
v
S
Rotations-
wächter
