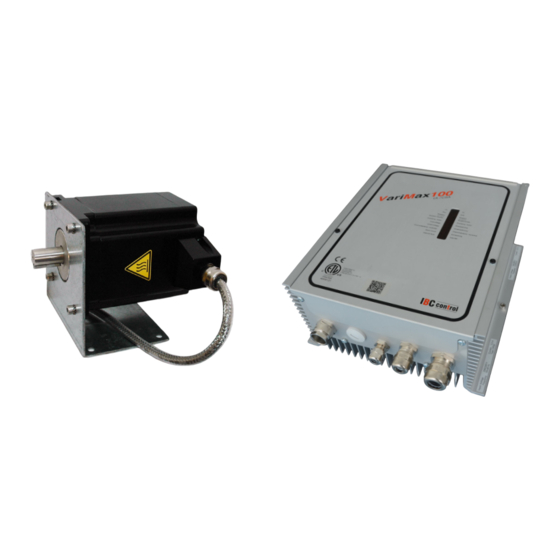

- Seite 1 HANDBUCH Ska vara 25 mm i diameter på höjden REGELEINHEIT FÜR ROTIERENDE WÄRMETAUSCHER VariMax100 UL/CSA Artikel-Nr: F21100303 control...
-
Seite 3: Inhaltsverzeichnis
INHALT Installationshinweis Montage Sicherheitshinweis Herstellererklärung Konformitätserklärung Funktionsbeschreibung Technische Daten, Regeleinheit Technische Daten, Motor Funktionen - DIP-Schalter - Betriebsanzeigen - Alarm - Einstellungen über Potentiometer - Rückstellung Anschlussschema Anschlüsse Eingangssignal/Drehzahl Kontrolle vor dem Einschalten der Regeleinheit Inbetriebnahme der Ausrüstung EMV-Installation EMV-Verschraubung Eigene Notizen 12-13... -
Seite 4: Installationshinweis
INSTALLATIONSHINWEIS Warnanzeige Die Regeleinheit darf nur in technisch einwandfreiem Zustand betrieben werden. Störungen, die die Sicherheit beeinträchtigen können, sind umgehend zu beseitigen. Wartung/Reparatur Die Regeleinheit ist regelmäßig auf ihre Funktionsfähigkeit zu prüfen. Fehlersuche und Reparaturarbeiten ausschließlich durch ausgebildetes Fachpersonal durchführen lassen. Die vorschriftsmäßige elektrische Absicherung muss erfüllt sein. -
Seite 5: Sicherheitshinweis
SICHERHEITSHINWEIS In dieser Beschreibung werden folgende Symbole und Hinweise verwendet. Diese wichtigen Anweisungen gelten für Personenschutz und technische Sicherheit beim Betrieb. „Sicherheitsanweisung“ steht für Anweisungen, die dazu dienen, eine Verletzungsgefahr zu vermeiden und Schäden an den Geräten vorzubeugen. Lebensgefahr! Elektrischer Strom an elektrischen Komponenten! Hinweis! Vor dem Entfernen der Abdeckung Hauptstrom ausschalten. -
Seite 6: Herstellererklärung Konformitätserklärung
HERSTELLERERKLÄRUNG KONFORMITÄTSERKLÄRUNG Hersteller IBC control AB Brännerigatan 5 A SE-263 37 Höganäs Schweden Tel. +46 42 33 00 10 Produkt Regeleinheit für rotierende Wärmetauscher Typenbezeichnung VariMax100 UL/CSA Geltende EMC Directive 2014/30/EU EU-Richtlinien Low Voltage Directive 2014/35/EU RoHS Directive 2011/65/EU including Delegated Directive EU2015/863... -
Seite 7: Funktionsbeschreibung
Sämtliche Regeleinheiten treiben einen 3-Phasen-Schrittmotor an. Alle Regeleinheiten haben ein Eingangssignal von 0-10 V. • VariMax100 UL/CSA ist für Rotoren bis zu 3900 mm mit einer Rotorgeschwindigkeit von maximal 12 rpm vorgesehen. Falls der Rotor eine höhere Rotorgeschwindigkeit erfordert, ist der Rotordurchmesser zu verringern. -
Seite 8: Technische Daten, Regeleinheit
TECHNISCHE DATEN, REGELEINHEIT Anschlussspannung 1 x 230-240 V +/-15 % Ausgangsfrequenz 0-333 Hz 50/60 Hz Beschleunigungs- und 30 s Antriebsleistung max. 500 W Bremszeit Umgebungstemperatur, Eingangsstrom max. 2,2 A -30 bis +45 nicht kondensierend -40 bis +45 C ***) Eingangssicherung max. 10 A Schutzart Typ 1... -
Seite 9: Dip-Schalter
DIP-SCHALTER Cleaning function Reinigungsfunktion eingeschaltet in Stellung EINGESCHALTET. Wenn (Reinigungsfunktion) der Rotor 10 Minuten lang still steht, wird die Reinigungsfunktion eingeschaltet und der Rotor beginnt sich zu drehen. Zur Warnung dreht sich der Rotor zunächst 6 Sekunden lang mit einer Geschwindigkeit von 5 rpm, danach bleibt der Rotor 3 Sekunden lang stehen. -
Seite 10: Potentiometer
Forts. von vorheriger Seite Wahrscheinliche - Magnet falsch ausgerichtet Fehlerursache bei - Rotationswächter falsch angeschlossen (falsche Polarität), Installation siehe ANSCHLÜSSE Seite 9 Wahrscheinliche - Zu großer Abstand zwischen Magnetgeber und Magnet, max. 15 mm Fehlerursache bei Betrieb - Riemendefekt - Riemen rutscht - Rotor blockiert - Magnetgeber oder Magnet nicht intakt Overtemperature motor... -
Seite 11: Anschlussschema
ANSCHLUSSSCHEMA (Max 2 A / 50 V AC) 14 15 A1 A2 9 10 11 12 1 x 230 V Alarmrelais Manuelle Eingangs- Rotations- Rück- Thermokontakt Schrittmotor 3-phasig Drehzahl signal wächter stellung 0 - 10 V ANSCHLÜSSE Die Spannung muss ausgeschaltet sein, bevor an der Ausrüstung gearbeitet wird. Empfohlenes Anzugsdrehmoment 0,5 Nm, max. -
Seite 12: Eingangssignal/Drehzahl
EINGANGSSIGNAL/DREHZAHL Drehzahl (%) Eingangssignal - Drehzahl Das Eingangssignal ist direkt proportional zum Wirkungsgrad am Rotor, wodurch Eingangssignal und Drehzahl der Kennlinie in nebenstehendem Diagramm entsprechen. Eingangssignal 0-10 V KONTROLLE VOR EINSCHALTEN DER SPANNUNG Kontrollieren, ob die Regeleinheit gemäß Anweisung auf Seite 9 angeschlossen ist. Anschlussspannung 1x230-240 V +/-15 %, 50/60 Hz. -
Seite 13: Emv-Installation
EMV-INSTALLATION Motor Anschlussspannung 3G1,5 NCY-HAR/UL/CSA 7G0,75 Nicht abgeschirmt Abgeschirmt Eingangssignal, Rotationswächter LiYCY 2x0,34, UL erkannt, LiYCY 2x0,34/0,5 UL erkannt Abgeschirmt Abgeschirmt EMV-Verschraubung ist für abgeschirmtes Kabel zu verwenden. Es sind die o.g. oder gleichwertige Kabel zu verwenden, um die EMV-Richtlinie zu erfüllen. EMV-VERSCHRAUBUNG HINWEIS! Beim Anschluss des Schirms an die EMV-Verschraubung muss der Anschluss wie oben angezeigt... -
Seite 14: Eigene Notizen
EIGENE NOTIZEN... - Seite 15 EIGENE NOTIZEN...
- Seite 16 IBC control AB Brännerigatan 5 A SE-263 37 Höganäs Schweden Tel. 042-33 00 10 www.ibccontrol.se info@ibccontrol.se...
