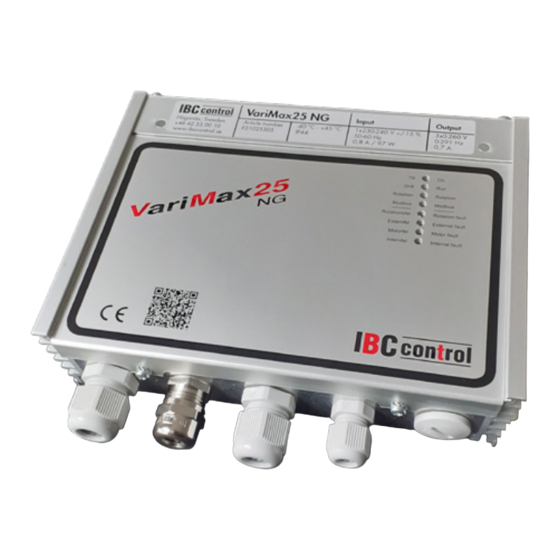

IBC control VariMax25 NG Handbuch
Vorschau ausblenden
Andere Handbücher für VariMax25 NG:
- Installations- und wartungsanleitung (6 Seiten) ,
- Handbuch (20 Seiten) ,
- Anschlussanleitung (16 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für IBC control VariMax25 NG
Inhaltszusammenfassung für IBC control VariMax25 NG
- Seite 1 Ska vara 25 mm i diameter på höjden MODBUS-KONFIGURIERUNG VariMax25 NG / VariMax50 NG Dieses Handbuch ist ein Anhang zu den Handbüchern für VariMax25 NG und VariMax50 NG und beschäftigt sich mit dem Thema Modbus. Bitte beachten Sie das entsprechende Handbuch.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Technische Daten, Modbus Anschlüss Konfigurierung, Modbus - Standardeinstellungen - Änderungen an Einstellungen Betriebsanzeigen, Modbus Timeout Modbus Registerordner Coil Discrete Input Input Register 16 Bit-Register 9-10 Input Register 32 Bit-Register 11-12 Holding Register - Eingangssignal/Drehzahl - Einstellung für Kommunikation... -
Seite 4: Technische Daten, Modbus
TECHNISCHE DATEN, MODBUS Kommunikations- MOBUS RTU protokoll Schnittstelle RS485, halber Duplex Datengeschwindigkeit 9600, 19200, 38400, 57600 Bit/Sek. Bitformat 8 Datenbits, 1 Stoppbit, gerade Parität 8 Datenbits, 1 Stoppbit, ungerade Parität 8 Datenbits, 2 Stoppbits, keine Parität 8 Datenbits, 1 Stoppbit, keine Parität Adresse Alle gültigen Adressen 1–247 können verwendet werden DIP-Schalter 5 aktiviert die Terminierung (wenn die Regeleinheit das... -
Seite 5: Konfigurierung, Modbus
KONFIGURIERUNG, MODBUS Standardeinstellungen Adresse 16 Geschwindigkeit 19 200 Gerade Parität, ein Stoppbit Bei unbekannten Kommunikationseinstellungen lassen sich die Standardeinstellungen erzwingen, indem VariMax NG mit den DIP-Schaltern „High speed“ und „Low speed“ in Stellung „ON“ gestartet wird. Hierdurch lassen sich abgespeicherte Einstellungen auslesen oder ändern. Änderungen an Einstellungen Die Modbus-Konfigurierung kann mithilfe des Konfigurationsprogramms erfolgen, das auf unserer Website www.ibccontrol.se zum Download zur Verfügung steht... -
Seite 6: Betriebsanzeigen, Modbus
Fortsetzung von Vorseite Reset Die Rückstellung ist per Modbus möglich, über den Drucktaster „Reset“ (Rückstellung) oder über die Fernrückstellung. Input signal Sobald Modbus einen Geschwindigkeitssollwert versendet hat, übernimmt (Eingangssignal) dieser den Modbus vollständig. Das Analogsignal wird nicht verwendet, solange Modbus den Geschwindigkeitssollwert sendet. Rotor speed Die Rotordrehzahl kann über den Modbus ausgelesen werden. -
Seite 7: Timeout
Fortsetzung von Vorseite Gelbe LED Betriebsposition Mögliche Fehlerursachen (auf dem Schild) Keine Kommunikation - Keine Kommunikation in den letzten 90 Sekunden - Siehe Tabelle oben, grüne und rote LED Blinkt Kommunikation hergestellt, aber ohne Geschwindigkeitssollwert. Es kann jedoch auf COILS geschrieben worden sein. -
Seite 8: Coil
COIL 1-Bit-Register (lesen/schreiben). Modbus-Funktion 01 „Read Coils“ wird zum Lesen verwendet. Modbus-Funktion 05 „Write Single Coil“ wird zum Schreiben verwendet. Adresse Name Beschreibung Daten- Lesen/ form schreiben 1 für Neustart eingeben. Die Regeleinheit wird Neustart Single Bit Schreiben sofort neu gestartet, ohne dass eine Antwort auf den Schreibvorgang erfolgt ist. -
Seite 9: Discrete Input
DISCRETE INPUT 1-Bit-Statusregister (lesen). Modbus-Funktion 02 „Read Discrete Inputs“ wird zum Lesen verwendet. 0 = normal 1 = Alarm Adresse Name Beschreibung Daten- Lesen/ form Schreiben Fehler Liest 1, wenn ein Fehler aufgetreten ist Single Bit Lesen Ausgelöste Liest 1, wenn die Regeleinheit ausgelöst hat Single Bit Lesen Regeleinheit und sich nicht selbst zurückstellen wird... - Seite 10 Fortsetzung von Vorseite Adresse Name Beschreibung Daten- Lesen/ form Schreiben Unterlast Liest 1 bei zu viel nachschiebender Last Single Bit Lesen Unterlast, schnell Liest 1 bei zu viel nachschiebender Last Single Bit Lesen Kurzschluss Liest 1 bei Kurzschluss Single Bit Lesen Phasenunsymme- Liest 1 bei Unsymmetrie zwischen den Single Bit Lesen...
-
Seite 11: Input Register 16 Bit-Register
UINT 16 Lesen mversion MPC Haupt- und BB als Nebenversion. Beispiel eingelesener Wert 100 = Version 1.00 VariMax Modell Liest 25 für VariMax25 NG und UINT 16 Lesen 50 für VariMax50 NG Temperatur Temperatur in der Regeleinheit INT 16 Lesen °C... - Seite 12 Fortsetzung von Vorseite Adresse Name Beschreibung Daten- Lesen/ Faktor Einheit form schreiben Aktueller Aktueller Sollwert für UINT 16 Lesen U/min Sollwert Geschwindigkeit Aktuelle Aktuelle Geschwindigkeit an UINT 16 Lesen U/min Geschwindigkeit der Motorwelle Maximale Statischer Wert, aus dem UINT 16 Lesen U/min Geschwindigkeit hervorgeht, für welche...
-
Seite 13: Input Register 32 Bit-Register
INPUT REGISTER 32-Bit-Register (lesen). Modbus-Funktion 04 „Read Input Registers“ wird zum Lesen verwendet. Adresse Name Beschreibung Daten- Lesen/ Faktor Einheit form schreiben Motorumdrehung Anzahl Motorumdrehungen UINT 32 Lesen Motorstarts Anzahl Motorstarts UINT 32 Lesen Neustart Anzahl der Fehler, die zu UINT 32 Lesen einem Neustart geführt haben... -
Seite 14: Holding Register
Fortsetzung von Vorseite Adresse Name Beschreibung Daten- Lesen/ Faktor Einheit form schreiben Liest 0 UINT 32 Lesen Liest 0 UINT 32 Lesen Laufzeit, normale Zeit mit laufendem Motor, UINT 32 Lesen Temp. 0–40 °C Liest 0 UINT 32 Lesen Gesamtenergie Verbrauchte Energie UINT 32 Lesen * = 32-Bit-Zugriff... -
Seite 15: Eingangssignal/Drehzahl
Eingangssignal/Drehzahl Eingangssignal – Drehzahl Drehzahl (%) Das Eingangssignal ist direkt proportional zum Wirkungsgrad am Rotor, sodass Eingangssignal und Drehzahl dem nebenstehenden Diagramm entsprechen. Eingangssignal 0–10 V Einstellung für Kommunikation Adresse Name Beschreibung Daten- Lesen/ form Schreiben Kommunikations- 2371 schreiben, um neue Einstellungen UINT 16 Lesen/ einstellung abzuspeichern. - Seite 16 IBC control AB Brännerigatan 5 A 263 37 Höganäs Sweden Tel. +46 42 33 00 10 www.ibccontrol.se info@ibccontrol.se...
