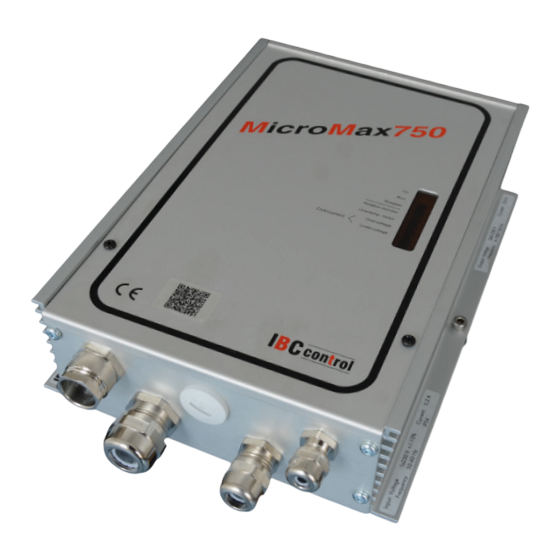

- Seite 1 HANDBUCH Ska vara 25 mm i diameter på höjden EMV-Verschraubungen als Zubehör erhältlich REGELEINHEIT FÜR ROTIERENDE WÄRMETAUSCHER MicroMax750 Artikelnr. F21075401 control...
-
Seite 3: Inhaltsverzeichnis
INHALT Installationshinweis Montage Sicherheitshinweis Herstellererklärung Funktionsbeschreibung Technische Daten Funktionen - DIP-Schalter - Betriebsanzeigen - Alarm - Einstellungen über Regler - Drucktaster Anschlussschema Anschlüsse Kontrolle vor dem Einschalten der Regeleinheit Inbetriebnahme der Ausrüstung EMV-Installation EMV-Verschraubung Notizen... -
Seite 4: Installationshinweis
INSTALLATIONSHINWEIS Warnanzeige Die Regeleinheit darf nur in technisch einwandfreiem Zustand verwendet werden. Störungen, die die Sicherheit beeinträchtigen können, sind umgehend zu beseitigen. Wartung/Reparatur Die Funktionsweise der Regeleinheit muss regelmäßig kontrolliert werden. Fehlersuche und Reparatur dürfen ausschließlich von geschultem Personal ausgeführt werden. Die vorschriftsmäßige elektrische Absicherung muss gewährleistet sein. -
Seite 5: Sicherheitshinweis
SICHERHEITSHINWEIS In dieser Beschreibung werden folgende Symbole und Hinweise verwendet. Diese wichtigen Anweisungen gelten für Personenschutz und technische Sicherheit beim Betrieb. „Sicherheitsanweisung“ steht für Anweisungen, die dazu dienen, eine Verletzungsgefahr zu vermeiden und Schäden an den Geräten vorzubeugen. Lebensgefahr! Elektrischer Strom an elektrischen Komponenten! Hinweis: Vor dem Entfernen der Abdeckung Hauptstrom ausschalten. -
Seite 6: Herstellererklärung
HERSTELLERERKLÄRUNG Hersteller IBC control AB Brännerigatan 5 A, SE-263 37 Höganäs Produkt Regeleinheit für rotierende Wärmetauscher Typenbezeichnung MicroMax750 Artikelnummer F21075401 EG-Richtlinie für Herstellererklärung zur Übereinstimmung des Produkts mit den das Produkt Anforderungen der EMV-Richtlinie 2004/108/EG. Alle Regeleinheiten erfüllen die Anforderungen gemäß der EMV-Richtlinie 2004/108/EG und wurden anhand der Norm EN 61800-3:2004, Ausstrahlung Kategorie C1 und Störfestigkeit... -
Seite 7: Funktionsbeschreibung
Getriebe an, wobei die Bezeichnung der Regeleinheit der Motorleistung entspricht. Alle Regeleinheiten haben ein Eingangssignal von 0-10 V. • MicroMax750 ist für Rotoren bis 5000 mm mit einer Rotordrehzahl von maximal 12 U/min vorgesehen. Falls der Rotortyp eine höhere Rotordrehzahl erfordert, ist der Rotordurchmesser zu verringern. -
Seite 8: Technische Daten
TECHNISCHE DATEN Anschlussspannung 1x230-240 V +/-15% Überlast 2 min/30 min 5,3 A 50/60 Hz Interne Sicherung **) 6,3 AT Antriebsleistung max. 1100 W Beschleunigungszeit (Fest) 30 s Eingangsstrom max. 5,0 A Retardationszeit (Fest) 60 s Umgebungstemperatur, -20 bis +45°C Eingangssicherung max. 10 A nicht kondensierend Ausgangsspannung *) -
Seite 9: Dip-Schalter
DIP-SCHALTER Max frequency Der DIP-Schalter muss normalerweise auf 100 Hz eingestellt sein. 100/150 Hz Für eine höhere Drehzahl kann der DIP-Schalter in besonderen Fällen auf (Max. Frequenz 150 Hz umgestellt werden. 100/150 Hz) Dadurch kann jedoch die Lebensdauer des Wärmetauschermotors verkürzt werden. -
Seite 10: Alarm
(Kurzschluss/Überstrom) oder Phase-Erde sowie bei Überstrom. Anzeige von Über- und Kurzschluss Phase-Phase Unterspannung MicroMax750 begrenzt den Strom auf 7 A und löst anschließend nach 4-5 s aus. Wahrscheinliche - Wicklungsfehler im Motor Fehlerursache Motorwiderstand messen, muss an allen Phasen gleich sein. -
Seite 11: Einstellungen Über Regler
Fehlerursache Um die Regeleinheit bei einem Erdungsfehler zurücksetzen, muss die Spannungsversorgung unterbrochen werden. ------------------------------------------------------------------------------------------------------ Überstrom MicroMax750 begrenzt den Strom auf 7 A und löst anschließend nach 4-5 s aus. Wahrscheinliche - Motor im Verhältnis zum Rotordurchmesser zu klein Fehlerursache - Rotortyp läuft zu langsam - Motor defekt, z.B. -
Seite 12: Anschlussschema
ANSCHLUSSSCHEMA A1 A2 Manuelle Drehzahl U V W 13 14 15 9 10 1x230 V 3 x230 V Thermo- Alarmrelais Eingangs- Rotations- kontakt signal wächter 0-10 V (Max 8 A/250 V AC) ANSCHLÜSSE Die Spannung muss vor Arbeiten an der Ausrüstung ausgeschaltet werden. Empfohlenes Anzugsmoment an den Klemmen: 0,5 Nm;... -
Seite 13: Kontrolle Vor Dem Einschalten Der Regeleinheit
KONTROLLE VOR DEM EINSCHALTEN DER REGELEINHEIT Kontrollieren, ob die Regeleinheit gemäß Anweisung auf Seite 10 angeschlossen ist. Anschlussspannung 230 V +/-15%, 50/60 Hz. Kontrollieren, ob der Motor für 3 x 230 V angeschlossen ist. Wenn sich zwischen Motor und Regeleinheit ein Leistungsschalter befindet, ist der Thermokontakt über den Hilfskontakt im Leistungsschalter zu verbinden. -
Seite 14: Emv-Installation
EMV-INSTALLATION Anschl. EKK 3G1,5 Magnetgeber, LiYCY 2x0,34 Nicht abgeschirmt Abgeschirmt Eingangssignal, LiYCY Motorkabel 2x0,34/0,5 Ölflex Classic 110 CY, /7G0,75 Abgeschirmt Abgeschirmt EMV-Verschraubung ist für abgeschirmtes Kabel zu verwenden. Es sind die o.g. oder gleichwertige Kabel zu verwenden, um die EMV-Richtlinie zu erfüllen. EMV-VERSCHRAUBUNG HINWEIS! Bei Anschluss der Abschirmung an die EMV-Verschraubung muss der Anschluss wie oben... -
Seite 15: Notizen
NOTIZEN... - Seite 16 IBC control AB Brännerigatan 5 A SE-263 37 Höganäs Schweden Tel. +46 42 33 00 10 www.ibccontrol.se info@ibccontrol.se...
