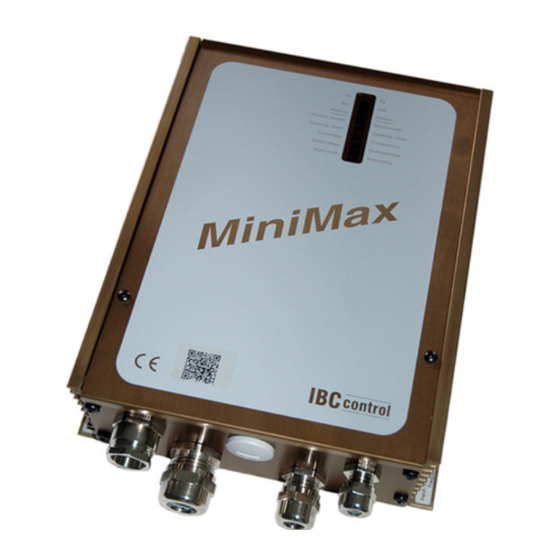

- Seite 1 HANDBUCH Ska vara 25 mm i diameter på höjden EMV-Verschraubungen als Zubehör erhältlich STEUEREINHEIT FÜR ROTIERENDE WÄRMETAUSCHER MiniMax Artikel-Nr. F21037601 control...
-
Seite 3: Inhaltsverzeichnis
INHALT Installationshinweis Montage Sicherheitshinweis Herstellererklärung Funktionsbeschreibung Technische Daten Funktionen - DIP-Schalter - Betriebsanzeigen - Alarm - Einstellungen durch Potentiometer - Drucktaster Anschlussschema Anschlüsse 11-12 Kontrolle vor dem Einschalten der Steuereinheit 12-13 Inbetriebnahme der Ausrüstung EMV-Installation EMV-Verschraubung Eigene Notizen 15-17... -
Seite 4: Installationshinweis
INSTALLATIONSHINWEIS Warnanzeige Die Steuereinheit darf nur in technisch einwandfreiem Zustand verwendet werden. Störungen, die die Sicherheit beeinträchtigen können, sind umgehend zu beseitigen. Wartung/Reparatur Die Funktionsweise der Steuereinheit muss regelmäßig kontrolliert werden. Fehlersuche und Reparatur dürfen ausschließlich von geschultem Personal ausgeführt werden. Die vorschriftsmäßige elektrische Absicherung muss erfüllt sein. -
Seite 5: Sicherheitshinweis
SICHERHEITSHINWEIS In dieser Beschreibung werden folgende Symbole und Hinweise verwendet. Diese wichtigen Anweisungen gelten für Personenschutz und technische Sicherheit beim Betrieb. „Sicherheitsanweisung“ steht für Anweisungen, die dazu dienen, eine Verletzungsgefahr zu vermeiden und Schäden an den Geräten vorzubeugen. Lebensgefahr! Elektrischer Strom an elektrischen Komponenten! HINWEIS! Vor dem Entfernen der Abdeckung Hauptstrom ausschalten. -
Seite 6: Herstellererklärung
HERSTELLERERKLÄRUNG Hersteller IBC control AB Brännerigatan 5 A, 263 37 Höganäs Produkt Steuereinheit für rotierende Wärmetauscher Typenbezeich- MiniMax nung Artikelnummer F21037601 EG-Richtlinie für Erklärung des Herstellers zur Übereinstimmung des Produktes mit den das Produkt Anforderungen der EMV-Richtlinie 2004/108/EG. Alle Steuereinheiten erfüllen die Anforderungen gemäß der EMV-Richtlinie 2004/108/EG und wurden anhand der Norm EN 61800-3:2004, Ausstrahlung Kategorie C1 und Störfestigkeit Kategorie C2, geprüft. -
Seite 7: Funktionsbeschreibung
• Wenn der Rotor 1/2 Stunde stillgestanden hat, läuft die Druckluftreinigung an und der Rotor dreht sich 10 Sekunden lang mit der Mindestdrehzahl. • MiniMax verfügt über einen einstellbaren Schwellenwert von 20 % des Maximalwerts des Eingangssignals. • MiniMax verfügt über eine einstellbare Boost-Funktion. -
Seite 8: Technische Daten
TECHNISCHE DATEN Anschlussspannung 1 x 230-240 V +/-15% Überlast 2 min/30 min 3,5 A 50/60 Hz Interne Sicherung **) 4 AT Antriebsleistung max. 650 W Beschleunigungszeit 0-30 s Eingangsstrom max. 2,8 A Bremszeit 0-30 s Eingangssicherung max. 10 A Umgebungstemperatur, -25 bis +45 nicht kondensierend Ausgangsspannung *) -
Seite 9: Dip-Schalter
DIP-SCHALTER Eingangs- 9 10 signal Potentiometer 0 0-5 V 0-10 V 0-20 V 1-5 V 2-10 V 5-10 V 10-0 V 10-2 V 10-5 V 0-20 mA 4-20 mA Druckluft- Druckluftreinigungsfunktion reinigung eingeschaltet in Stellung EIN. Steht der Rotor 30 min lang still, wird die Druckluftreinigungsfunktion aktiviert und der Rotor dreht sich 10 s lang mit Mindestdrehzahl. -
Seite 10: Betriebsanzeigen
BETRIEBSANZEIGEN „Spannung ein“ leuchtet durchgehend. (Bis) Blinkt, wenn die Steuereinheit ausgelöst hat. Leuchtet, wenn der Motor rotieren soll, d.h., wenn das Eingangssignal (Betrieb) den Schwellenwert überschreitet. Rotation Blinkt, unabhängig von der Einstellung des DIP-Schalters (Rotation) „Umdrehungswächter“, wenn der Magnet den Magnetgeber passiert. Blinkt auch, wenn das Eingangssignal unter dem Schwellenwert liegt. - Seite 11 Motorwiderstand messen, muss an allen Phasen gleich sein. - Kurzschluss zwischen Kabelphasen - Erdungsfehler im Motor oder Kabel ------------------------------------------------------------------------------------------------------ Überstrom MiniMax begrenzt den Strom bei4 A und löst anschließend nach 4-5 s aus. Wahrscheinliche - Motor ist im Verhältnis zum Rotordurchmesser zu schwach Fehlerursache - Rotor läuft schwerfällig...
-
Seite 12: Potentiometer
EINSTELLUNGEN ÜBER POTENTIOMETER Boost Verstärkung des Drehmoments bei niedriger Drehzahl. Bei Lieferung eingestellt. Kann bei Bedarf erhöht werden, führt aber dazu, dass der Motor wärmer wird. Beschleunigung Beschleunigungszeit (0-30 Sekunden). Bei der Lieferung auf max. eingestellt, muss nicht eingestellt werden. Abbremsung Abbremszeit (0-30 Sekunden). -
Seite 13: Anschlussschema
A1 A2 A3 ANSCHLUSSSCHEMA A1 A2 A3 A1 A2 A3 Eingangs- Betrieb Manuelle Rotations- Rück- signal wächter stellung Höchst / Mindestdrehzahl Eingangs- Betrieb Manuelle Rotations- Rück- signal wächter stellung Höchst / Mindestdrehzahl Potenziometer eingang Eingangs- Betrieb Manuelle Rotations- Rück- signal Höchst / Mindestdrehzahl wächter stellung... -
Seite 14: Kontrolle Vor Dem Einschalten Der Steuereinheit
Forts. von vorheriger Seite Manual high speed Ergibt die eingestellte maximale Drehzahl, wenn „Betrieb“ (5-6) (Manuelle Höchstdrehzahl) geschlossen ist. (A1-A2) Manual low speed Ergibt die eingestellte minimale Drehzahl, wenn „Betrieb“ (5-6) (Manuelle geschlossen ist. Mindestdrehzahl) (A2-A3) Potentiometer 10 kΩ (Potentiometer) (1-3) Input signal Wird an die Steuereinheit angepasst. -
Seite 15: Inbetriebnahme Der Ausrüstung
Forts. von vorheriger Seite Kontrollieren, ob die DIP-Schalter auf den Signaltyp eingestellt sind, den die Steuerausrüstung abgibt. Siehe Einstellung der „DIP-Schalter“ auf Seite 7. Kontrollieren, ob der DIP-Schalter für Druckluftreinigungsfunktion und Rotationswächter in der Stellung EIN steht. INBETRIEBNAHME DER AUSRÜSTUNG Diese Reihenfolge einhalten. -
Seite 16: Emv-Installation
EMV-INSTALLATION Anschl. EKK 3G1,5 Rotationswächter, LiYCY 2x0,34 Nicht abgeschirmt Abgeschirmt Motorkabel Eingangssignal, LiYCY 2x0,34/0,5 Ölflex Classic 110 CY, /7G0,75 Abgeschirmt Abgeschirmt EMV-Verschraubung ist für abgeschirmtes Kabel zu verwenden. Oben stehende oder gleichwertige Kabel sind anzuwenden, um die EMV-Richtlinie zu erfüllen. EMV-VERSCHRAUBUNG HINWEIS! Bei Anschluss der Abschirmung an die EMV-Verschraubung muss der Anschluss wie oben... -
Seite 17: Eigene Notizen
EIGENE NOTIZEN... - Seite 18 EIGENE NOTIZEN...
- Seite 19 EIGENE NOTIZEN...
- Seite 20 IBC control AB Brännerigatan 5 A SE-263 37 Höganäs Schweden Tel. +46 42 33 00 10 www.ibccontrol.se info@ibccontrol.se...
