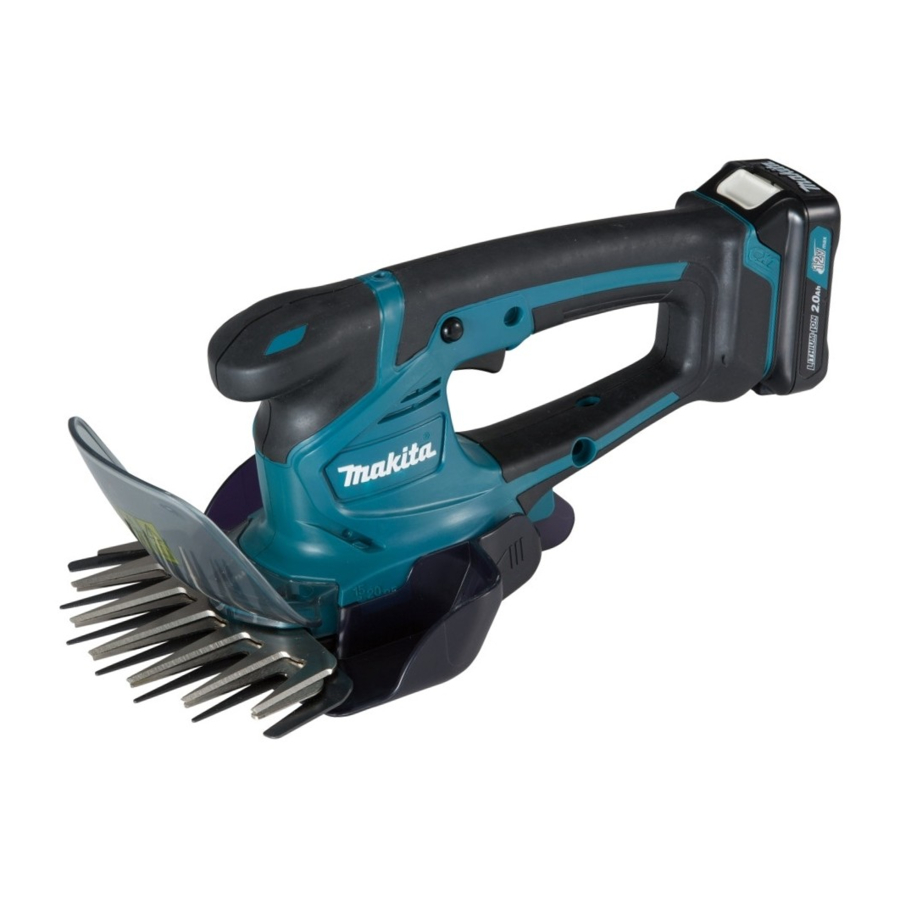

Makita UM600D Anleitung
  1. Anleitungen
  2. Marken
  3. Makita Anleitungen
  4. Heckenscheren
  5. UM600D
  6. Anleitung
Makita UM600D Anleitung

Makita UM600D Anleitung

Scherblattwechsel für akku-gras-/strauchschere
Vorschau ausblenden Andere Handbücher für UM600D:
1
2
3
4
5

Werbung

Quicklinks

Diese Anleitung herunterladen
UM600D
SCHERBLATTWECHSEL
ANLEITUNG SCHERBLATTWECHSEL
FÜR AKKU-GRAS-/STRAUCHSCHERE
1

Werbung

loading

Verwandte Anleitungen für Makita UM600D

Inhaltszusammenfassung für Makita UM600D

  • Seite 1 UM600D SCHERBLATTWECHSEL ANLEITUNG SCHERBLATTWECHSEL FÜR AKKU-GRAS-/STRAUCHSCHERE...

  • Seite 2: Schritt 1: Demontieren Des Grasscherblatts

    VORSICHT: Vergewissern Sie sich vor der Durchführung stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist. Schritt 1: Demontieren des Grasscherblatts 1.1 Während Sie den Verriegelungshebel drücken, drehen Sie die Bodenabdeckung entgegen dem Uhrzeigersinn, bis das Symbol des offenen Schlosses auf der Bodenabdeckung auf den Pfeil am Verriegelungshebel ausgerichtet ist.

  • Seite 3: Schritt 2: Montieren Des Strauchscherblatt

    Schritt 2: Montieren des Strauchscherblatt 2.1 Halten Sie die Kurbel, die Bodenabdeckung und das Strauchscherblatt bereit. Abb.3: 1. Kurbel, 2. Bodenabdeckung, 3. Strauchscherblatt Fig.28 Abb. 2.2 Stellen Sie die drei Stifte so ein, dass sie auf der Ausrichtlinie fluchten. Abb.4: Ausrichtlinie Fig.30 Abb.
  • Seite 4 2.4 Verschieben Sie das Strauchscherblatt so, dass die Öffnung in der Grundplatte in der Mitte der Ringe des Blatts positioniert ist. VORSICHT: Schnittgefahr, das Strauchscherblatt ist scharfkantig. Nutzen Sie den Aufbewahrungsbehälter. Abb.6 Fig.32 Abb. 2.5 Drehen Sie das Strauchscherblatt um und montieren Sie es so, dass der Stift am Werkzeug in die Öffnung des Strauchscherblatt passt.
  • Seite 5 2.7 Platzieren Sie die Bodenabdeckung so, dass das Symbol des offenen Schlosses an der Boden- abdeckung auf den Pfeil am Verriegelungshebel ausgerichtet ist. Abb.9 Fig.35 Abb. 2.8 Während Sie die Bodenabdeckung drücken, drehen Sie die Bodenabdeckung im Uhrzeigersinn, bis das Symbol des geschlossenen Schlosses an der Bodenabdeckung auf den Pfeil am Verriegelungshebel ausgerichtet ist.
