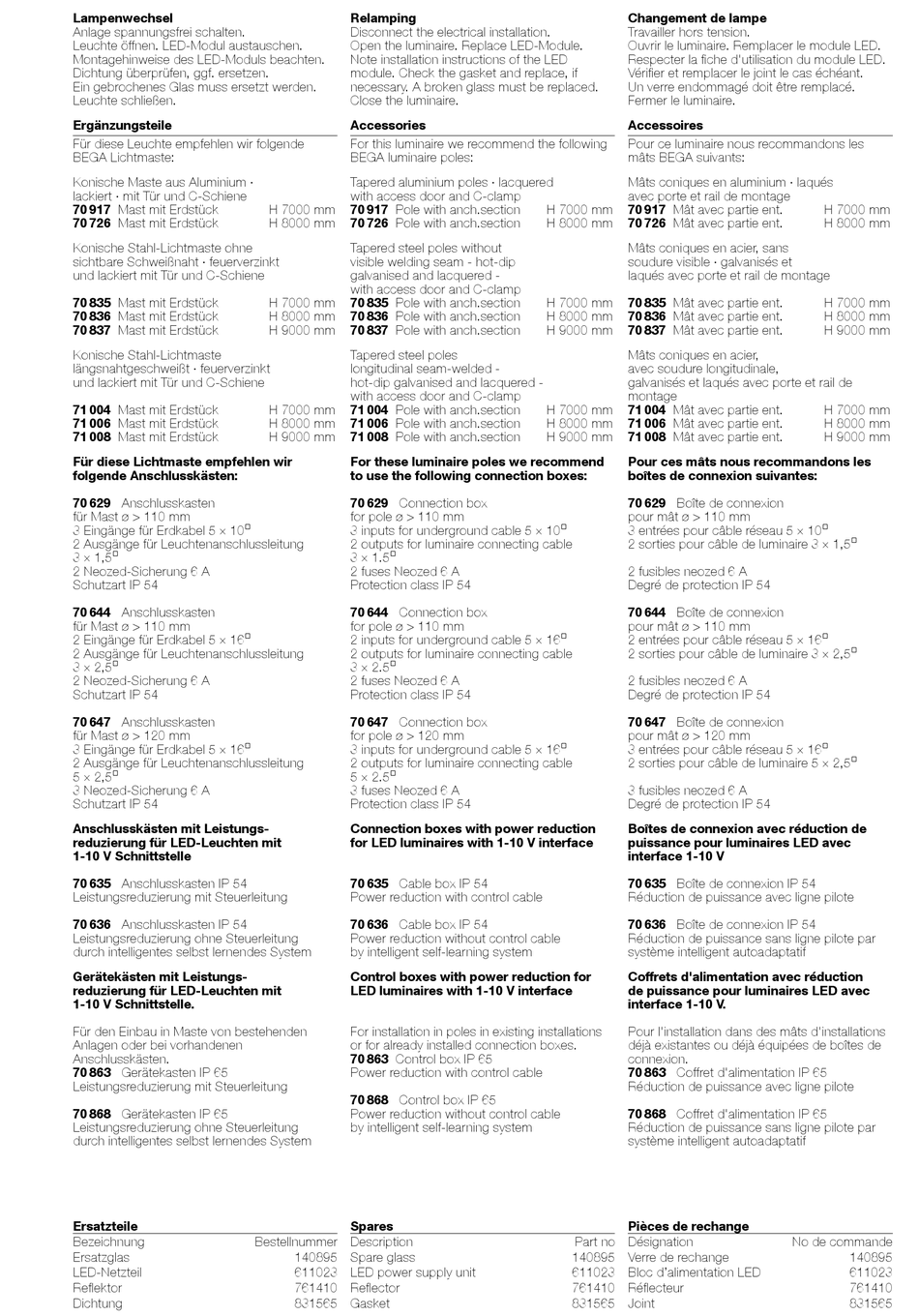

Lampenwechsel
Anlage spannungsfrei schalten.
Leuchte öffnen. LED-Modul austauschen.
Montagehinweise des LED-Moduls beachten.
Dichtung überprüfen, ggf. ersetzen.
Ein gebrochenes Glas muss ersetzt werden.
Leuchte schließen.
Ergänzungsteile
Für diese Leuchte empfehlen wir folgende
BEGA Lichtmaste:
Konische Maste aus Aluminium ·
lackiert · mit Tür und C-Schiene
70 917 Mast mit Erdstück
70 726 Mast mit Erdstück
Konische Stahl-Lichtmaste ohne
sichtbare Schweißnaht · feuerverzinkt
und lackiert mit Tür und C-Schiene
70 835 Mast mit Erdstück
70 836 Mast mit Erdstück
70 837 Mast mit Erdstück
Konische Stahl-Lichtmaste
längsnahtgeschweißt · feuerverzinkt
und lackiert mit Tür und C-Schiene
71 004 Mast mit Erdstück
71 006 Mast mit Erdstück
71 008 Mast mit Erdstück
Für diese Lichtmaste empfehlen wir
folgende Anschlusskästen:
70 629 Anschlusskasten
für Mast ø > 110 mm
3 Eingänge für Erdkabel 5 × 10@
2 Ausgänge für Leuchtenanschlussleitung
3 × 1,5@
2 Neozed-Sicherung 6 A
Schutzart IP 54
70 644 Anschlusskasten
für Mast ø > 110 mm
2 Eingänge für Erdkabel 5 × 16@
2 Ausgänge für Leuchtenanschlussleitung
3 × 2,5@
2 Neozed-Sicherung 6 A
Schutzart IP 54
70 647 Anschlusskasten
für Mast ø > 120 mm
3 Eingänge für Erdkabel 5 × 16@
2 Ausgänge für Leuchtenanschlussleitung
5 × 2,5@
3 Neozed-Sicherung 6 A
Schutzart IP 54
Anschlusskästen mit Leistungs-
reduzierung für LED-Leuchten mit
1-10 V Schnittstelle
70 635 Anschlusskasten IP 54
Leistungsreduzierung mit Steuerleitung
70 636 Anschlusskasten IP 54
Leistungsreduzierung ohne Steuerleitung
durch intelligentes selbst lernendes System
Gerätekästen mit Leistungs-
reduzierung für LED-Leuchten mit
1-10 V Schnittstelle.
Für den Einbau in Maste von bestehenden
Anlagen oder bei vorhandenen
Anschlusskästen.
70 863 Gerätekasten IP 65
Leistungsreduzierung mit Steuerleitung
70 868 Gerätekasten IP 65
Leistungsreduzierung ohne Steuerleitung
durch intelligentes selbst lernendes System
Ersatzteile
Bezeichnung
Ersatzglas
LED-Netzteil
Reflektor
Dichtung
Relamping
Disconnect the electrical installation.
Open the luminaire. Replace LED-Module.
Note installation instructions of the LED
module. Check the gasket and replace, if
necessary. A broken glass must be replaced.
Close the luminaire.
Accessories
For this luminaire we recommend the following
BEGA luminaire poles:
Tapered aluminium poles · lacquered
with access door and C-clamp
H 7000 mm
70 917 Pole with anch.section
H 8000 mm
70 726 Pole with anch.section
Tapered steel poles without
visible welding seam - hot-dip
galvanised and lacquered -
with access door and C-clamp
H 7000 mm
70 835 Pole with anch.section
H 8000 mm
70 836 Pole with anch.section
H 9000 mm
70 837 Pole with anch.section
Tapered steel poles
longitudinal seam-welded -
hot-dip galvanised and lacquered -
with access door and C-clamp
H 7000 mm
71 004 Pole with anch.section
71 006 Pole with anch.section
H 8000 mm
71 008 Pole with anch.section
H 9000 mm
For these luminaire poles we recommend
to use the following connection boxes:
70 629 Connection box
for pole ø > 110 mm
3 inputs for underground cable 5 × 10@
2 outputs for luminaire connecting cable
3 × 1.5@
2 fuses Neozed 6 A
Protection class IP 54
70 644 Connection box
for pole ø > 110 mm
2 inputs for underground cable 5 × 16@
2 outputs for luminaire connecting cable
3 × 2.5@
2 fuses Neozed 6 A
Protection class IP 54
70 647 Connection box
for pole ø > 120 mm
3 inputs for underground cable 5 × 16@
2 outputs for luminaire connecting cable
5 × 2.5@
3 fuses Neozed 6 A
Protection class IP 54
Connection boxes with power reduction
for LED luminaires with 1-10 V interface
70 635 Cable box IP 54
Power reduction with control cable
70 636 Cable box IP 54
Power reduction without control cable
by intelligent self-learning system
Control boxes with power reduction for
LED luminaires with 1-10 V interface
For installation in poles in existing installations
or for already installed connection boxes.
70 863 Control box IP 65
Power reduction with control cable
70 868 Control box IP 65
Power reduction without control cable
by intelligent self-learning system
Spares
Bestellnummer
Description
140895
Spare glass
611023
LED power supply unit
761410
Reflector
831565
Gasket
Changement de lampe
Travailler hors tension.
Ouvrir le luminaire. Remplacer le module LED.
Respecter la fiche d'utilisation du module LED.
Vérifier et remplacer le joint le cas échéant.
Un verre endommagé doit être remplacé.
Fermer le luminaire.
Accessoires
Pour ce luminaire nous recommandons les
mâts BEGA suivants:
Mâts coniques en aluminium · laqués
avec porte et rail de montage
H 7000 mm
70 917 Mât avec partie ent.
H 8000 mm
70 726 Mât avec partie ent.
Mâts coniques en acier, sans
soudure visible · galvanisés et
laqués avec porte et rail de montage
H 7000 mm
70 835 Mât avec partie ent.
H 8000 mm
70 836 Mât avec partie ent.
H 9000 mm
70 837 Mât avec partie ent.
Mâts coniques en acier,
avec soudure longitudinale,
galvanisés et laqués avec porte et rail de
montage
H 7000 mm
71 004 Mât avec partie ent.
71 006 Mât avec partie ent.
H 8000 mm
71 008 Mât avec partie ent.
H 9000 mm
Pour ces mâts nous recommandons les
boîtes de connexion suivantes:
70 629 Boîte de connexion
pour mât ø > 110 mm
3 entrées pour câble réseau 5 × 10@
2 sorties pour câble de luminaire 3 × 1,5@
2 fusibles neozed 6 A
Degré de protection IP 54
70 644 Boîte de connexion
pour mât ø > 110 mm
2 entrées pour câble réseau 5 × 16@
2 sorties pour câble de luminaire 3 × 2,5@
2 fusibles neozed 6 A
Degré de protection IP 54
70 647 Boîte de connexion
pour mât ø > 120 mm
3 entrées pour câble réseau 5 × 16@
2 sorties pour câble de luminaire 5 × 2,5@
3 fusibles neozed 6 A
Degré de protection IP 54
Boîtes de connexion avec réduction de
puissance pour luminaires LED avec
interface 1-10 V
70 635 Boîte de connexion IP 54
Réduction de puissance avec ligne pilote
70 636 Boîte de connexion IP 54
Réduction de puissance sans ligne pilote par
système intelligent autoadaptatif
Coffrets d'alimentation avec réduction
de puissance pour luminaires LED avec
interface 1-10 V.
Pour l'installation dans des mâts d'installations
déjà existantes ou déjà équipées de boîtes de
connexion.
70 863 Coffret d'alimentation IP 65
Réduction de puissance avec ligne pilote
70 868 Coffret d'alimentation IP 65
Réduction de puissance sans ligne pilote par
système intelligent autoadaptatif
Pièces de rechange
Part no
Désignation
140895
Verre de rechange
611023
Bloc d'alimentation LED
761410
Réflecteur
831565
Joint
H 7000 mm
H 8000 mm
H 7000 mm
H 8000 mm
H 9000 mm
H 7000 mm
H 8000 mm
H 9000 mm
No de commande
140895
611023
761410
831565
