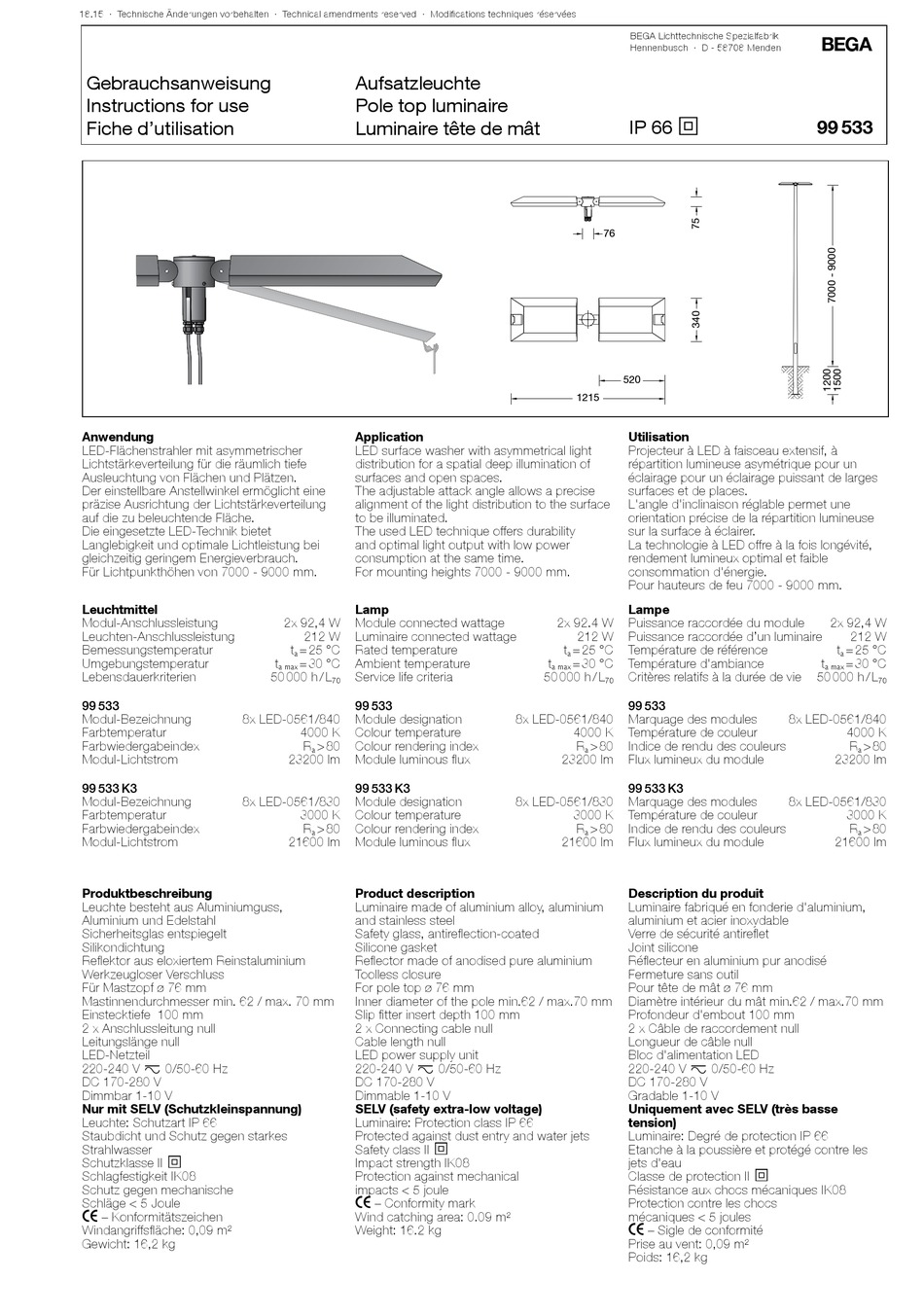

BEGA 99 533 Gebrauchsanweisung

18.15 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
Anwendung
LED-Flächenstrahler mit asymmetrischer
Lichtstärkeverteilung für die räumlich tiefe
Ausleuchtung von Flächen und Plätzen.
Der einstellbare Anstellwinkel ermöglicht eine
präzise Ausrichtung der Lichtstärkeverteilung
auf die zu beleuchtende Fläche.
Die eingesetzte LED-Technik bietet
Langlebigkeit und optimale Lichtleistung bei
gleichzeitig geringem Energieverbrauch.
Für Lichtpunkthöhen von 7000 - 9000 mm.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Lebensdauerkriterien
99 533
Modul-Bezeichnung 8x LED-0561/840
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
99 533 K3
Modul-Bezeichnung 8x LED-0561/830
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas entspiegelt
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Werkzeugloser Verschluss
Für Mastzopf ø 76 mm
Mastinnendurchmesser min. 62 / max. 70 mm
Einstecktiefe 100 mm
2 x Anschlussleitung null
Leitungslänge null
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 170-280 V
Dimmbar 1-10 V
Nur mit SELV (Schutzkleinspannung)
Leuchte: Schutzart IP 66
Staubdicht und Schutz gegen starkes
Strahlwasser
Schutzklasse II 2
Schlagfestigkeit IK08
Schutz gegen mechanische
Schläge < 5 Joule
c – Konformitätszeichen
Windangriffsfläche: 0,09 m²
Gewicht: 16,2 kg
Aufsatzleuchte
Pole top luminaire
Luminaire tête de mât
Application
LED surface washer with asymmetrical light
distribution for a spatial deep illumination of
surfaces and open spaces.
The adjustable attack angle allows a precise
alignment of the light distribution to the surface
to be illuminated.
The used LED technique offers durability
and optimal light output with low power
consumption at the same time.
For mounting heights 7000 - 9000 mm.
Lamp
2x 92,4 W Module connected wattage
212 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 30 °C Ambient temperature
a max
50 000 h / L Service life criteria
70
99 533
Module designation
4000 K Colour temperature
R > 80 Colour rendering index
a
23200 lm Module luminous flux
99 533 K3
Module designation
3000 K Colour temperature
R > 80 Colour rendering index
a
21600 lm Module luminous flux
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
Safety glass, antireflection-coated
Silicone gasket
Reflector made of anodised pure aluminium
Toolless closure
For pole top ø 76 mm
Inner diameter of the pole min.62 / max.70 mm
Slip fitter insert depth 100 mm
2 x Connecting cable null
Cable length null
LED power supply unit
220-240 V x 0/50-60 Hz
DC 170-280 V
Dimmable 1-10 V
SELV (safety extra-low voltage)
Luminaire: Protection class IP 66
Protected against dust entry and water jets
Safety class II 2
Impact strength IK08
Protection against mechanical
impacts < 5 joule
c – Conformity mark
Wind catching area: 0.09 m²
Weight: 16.2 kg
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 66 2
76
520
1215
Utilisation
Projecteur à LED à faisceau extensif, à
répartition lumineuse asymétrique pour un
éclairage pour un éclairage puissant de larges
surfaces et de places.
L'angle d'inclinaison réglable permet une
orientation précise de la répartition lumineuse
sur la surface à éclairer.
La technologie à LED offre à la fois longévité,
rendement lumineux optimal et faible
consommation d'énergie.
Pour hauteurs de feu 7000 - 9000 mm.
Lampe
2x 92.4 W Puissance raccordée du module
212 W Puissance raccordée d'un luminaire
t = 25 °C Température de référence
a
t = 30 °C Température d'ambiance
a max
50 000 h / L Critères relatifs à la durée de vie
70
99 533
8x LED-0561/840 Marquage des modules
4000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
23200 lm Flux lumineux du module
99 533 K3
8x LED-0561/830 Marquage des modules
3000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
21600 lm Flux lumineux du module
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité antireflet
Joint silicone
Réflecteur en aluminium pur anodisé
Fermeture sans outil
Pour tête de mât ø 76 mm
Diamètre intérieur du mât min.62 / max.70 mm
Profondeur d'embout 100 mm
2 x Câble de raccordement null
Longueur de câble null
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 170-280 V
Gradable 1-10 V
Uniquement avec SELV (très basse
tension)
Luminaire: Degré de protection IP 66
Etanche à la poussière et protégé contre les
jets d'eau
Classe de protection II 2
Résistance aux chocs mécaniques IK08
Protection contre les chocs
mécaniques < 5 joules
c – Sigle de conformité
Prise au vent: 0,09 m²
Poids: 16,2 kg
!
99 533
2x 92,4 W
212 W
t = 25 °C
a
t = 30 °C
a max
50 000 h / L
70
8x LED-0561/840
4000 K
R > 80
a
23200 lm
8x LED-0561/830
3000 K
R > 80
a
21600 lm
