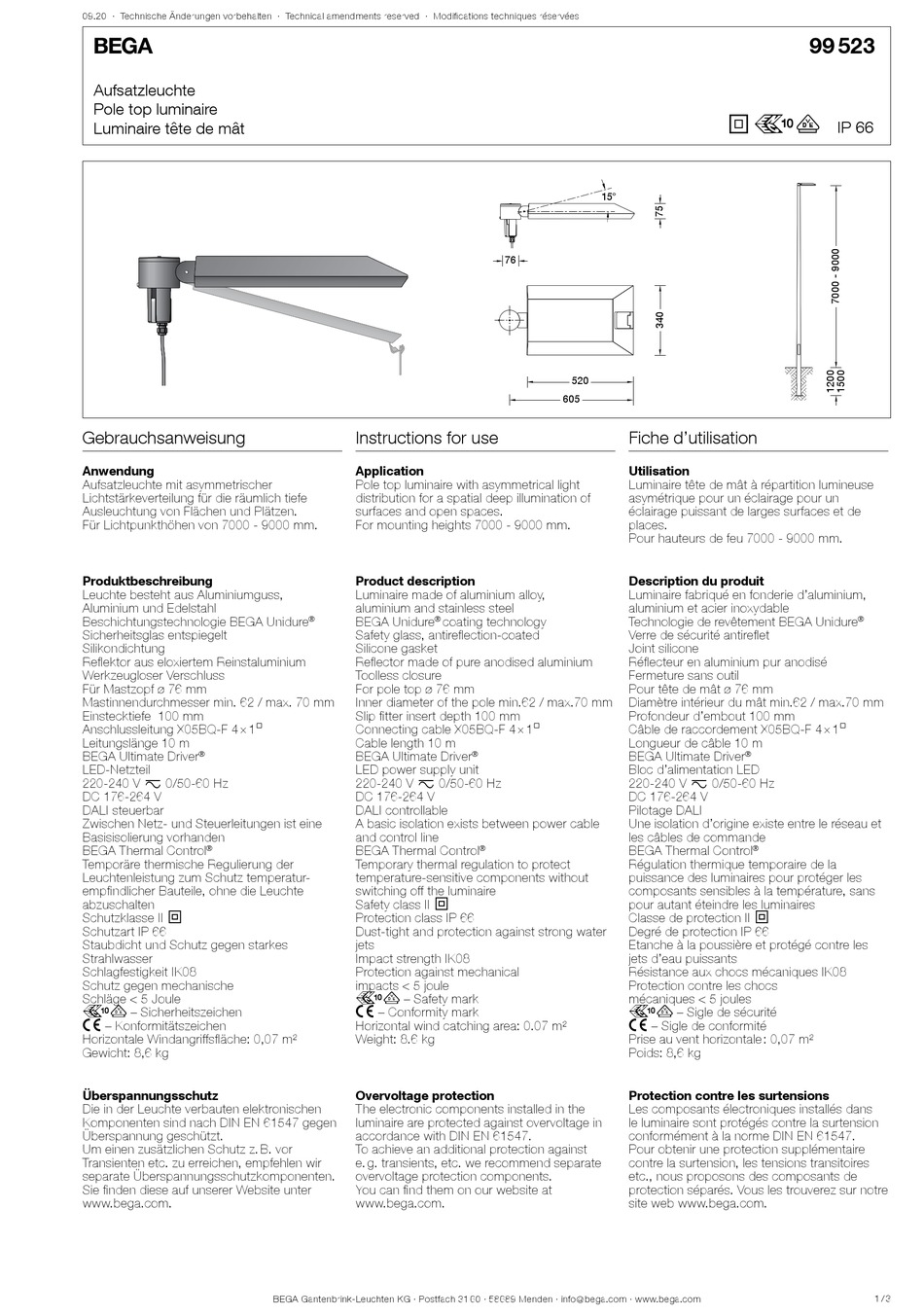

BEGA 99 523 Gebrauchsanweisung

09.20 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

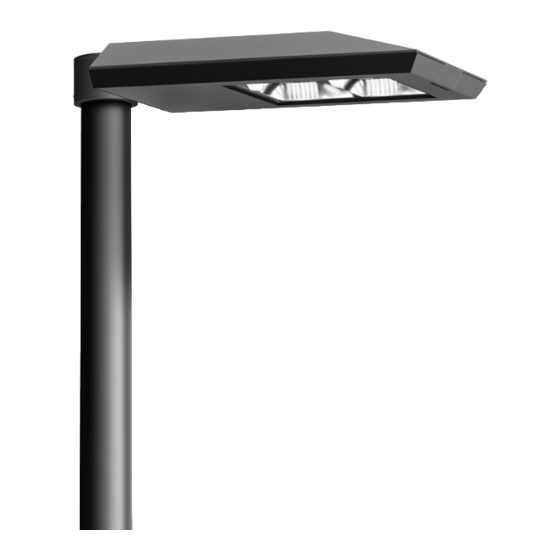

Aufsatzleuchte
Pole top luminaire
Luminaire tête de mât
Gebrauchsanweisung
Anwendung
Aufsatzleuchte mit asymmetrischer
Lichtstärkeverteilung für die räumlich tiefe
Ausleuchtung von Flächen und Plätzen.
Für Lichtpunkthöhen von 7000 - 9000 mm.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Sicherheitsglas entspiegelt
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Werkzeugloser Verschluss
Für Mastzopf ø 76 mm
Mastinnendurchmesser min. 62 / max. 70 mm
Einstecktiefe 100 mm
Anschlussleitung X05BQ-F 4 × 1@
Leitungslänge 10 m
BEGA Ultimate Driver ®
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
BEGA Thermal Control
®
Temporäre thermische Regulierung der
Leuchtenleistung zum Schutz temperatur-
empfindlicher Bauteile, ohne die Leuchte
abzuschalten
Schutzklasse II 2
Schutzart IP 66
Staubdicht und Schutz gegen starkes
Strahlwasser
Schlagfestigkeit IK08
Schutz gegen mechanische
Schläge < 5 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Horizontale Windangriffsfläche: 0,07 m²
Gewicht: 8,6 kg
Überspannungsschutz
Die in der Leuchte verbauten elektronischen
Komponenten sind nach DIN EN 61547 gegen
Überspannung geschützt.
Um einen zusätzlichen Schutz z. B. vor
Transienten etc. zu erreichen, empfehlen wir
separate Überspannungsschutzkomponenten.
Sie finden diese auf unserer Website unter
www.bega.com.
Instructions for use
Application
Pole top luminaire with asymmetrical light
distribution for a spatial deep illumination of
surfaces and open spaces.
For mounting heights 7000 - 9000 mm.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
BEGA Unidure coating technology
® ®
Safety glass, antireflection-coated
Silicone gasket
Reflector made of pure anodised aluminium
Toolless closure
For pole top ø 76 mm
Inner diameter of the pole min.62 / max.70 mm
Slip fitter insert depth 100 mm
Connecting cable X05BQ-F 4 × 1@
Cable length 10 m
BEGA Ultimate Driver
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI controllable
A basic isolation exists between power cable
and control line
BEGA Thermal Control
Temporary thermal regulation to protect
temperature-sensitive components without
switching off the luminaire
Safety class II 2
Protection class IP 66
Dust-tight and protection against strong water
jets
Impact strength IK08
Protection against mechanical
impacts < 5 joule
r – Safety mark
c – Conformity mark
Horizontal wind catching area: 0.07 m²
Weight: 8.6 kg
Overvoltage protection
The electronic components installed in the
luminaire are protected against overvoltage in
accordance with DIN EN 61547.
To achieve an additional protection against
e. g. transients, etc. we recommend separate
overvoltage protection components.
You can find them on our website at
www.bega.com.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
15°
76
520
605
Fiche d'utilisation
Utilisation
Luminaire tête de mât à répartition lumineuse
asymétrique pour un éclairage pour un
éclairage puissant de larges surfaces et de
places.
Pour hauteurs de feu 7000 - 9000 mm.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Verre de sécurité antireflet
Joint silicone
Réflecteur en aluminium pur anodisé
Fermeture sans outil
Pour tête de mât ø 76 mm
Diamètre intérieur du mât min.62 / max.70 mm
Profondeur d'embout 100 mm
Câble de raccordement X05BQ-F 4 × 1@
Longueur de câble 10 m
® BEGA Ultimate Driver
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
Pilotage DALI
Une isolation d'origine existe entre le réseau et
les câbles de commande
BEGA Thermal Control
®
Régulation thermique temporaire de la
puissance des luminaires pour protéger les
composants sensibles à la température, sans
pour autant éteindre les luminaires
Classe de protection II 2
Degré de protection IP 66
Etanche à la poussière et protégé contre les
jets d'eau puissants
Résistance aux chocs mécaniques IK08
Protection contre les chocs
mécaniques < 5 joules
r – Sigle de sécurité
c – Sigle de conformité
Prise au vent horizontale : 0,07 m²
Poids: 8,6 kg
Protection contre les surtensions
Les composants électroniques installés dans
le luminaire sont protégés contre la surtension
conformément à la norme DIN EN 61547.
Pour obtenir une protection supplémentaire
contre la surtension, les tensions transitoires
etc., nous proposons des composants de
protection séparés. Vous les trouverez sur notre
site web www.bega.com.
99 523
2 r
IP 66
®
®
®
1 / 3
