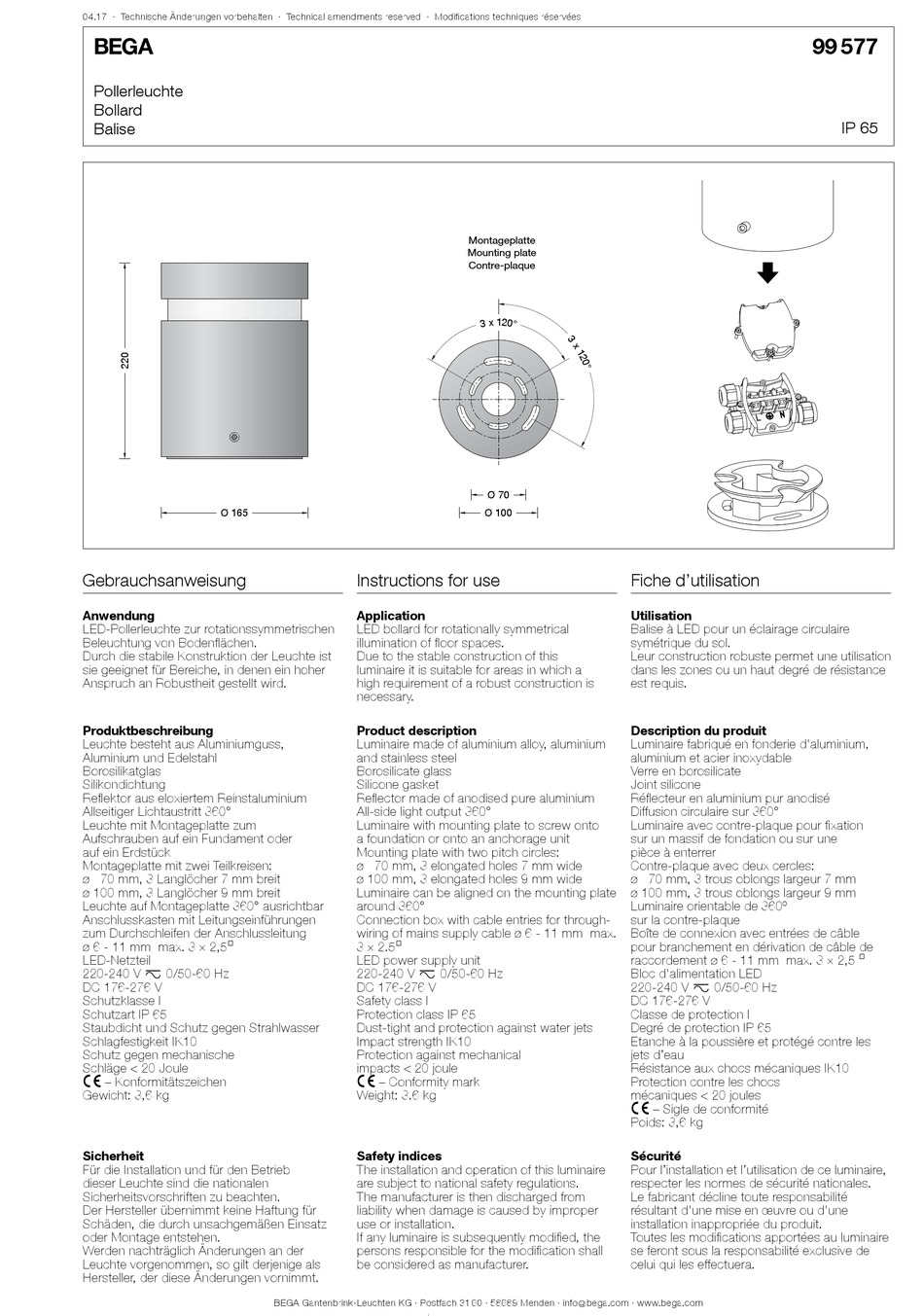

BEGA 99 577 Gebrauchsanweisung

04.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Pollerleuchte
Bollard
Balise
Ø 165 Ø 165
Gebrauchsanweisung
Anwendung
LED-Pollerleuchte zur rotationssymmetrischen
Beleuchtung von Bodenflächen.
Durch die stabile Konstruktion der Leuchte ist
sie geeignet für Bereiche, in denen ein hoher
Anspruch an Robustheit gestellt wird.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Borosilikatglas
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Allseitiger Lichtaustritt 360°
Leuchte mit Montageplatte zum
Aufschrauben auf ein Fundament oder
auf ein Erdstück
Montageplatte mit zwei Teilkreisen:
ø 70 mm, 3 Langlöcher 7 mm breit
ø 100 mm, 3 Langlöcher 9 mm breit
Leuchte auf Montageplatte 360° ausrichtbar
Anschlusskasten mit Leitungseinführungen
zum Durchschleifen der Anschlussleitung
ø 6 - 11 mm max. 3 × 2,5@
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-276 V
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK10
Schutz gegen mechanische
Schläge < 20 Joule
c – Konformitätszeichen
Gewicht: 3,6 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Instructions for use
Application
LED bollard for rotationally symmetrical
illumination of floor spaces.
Due to the stable construction of this
luminaire it is suitable for areas in which a
high requirement of a robust construction is
necessary.
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
Borosilicate glass
Silicone gasket
Reflector made of anodised pure aluminium
All-side light output 360°
Luminaire with mounting plate to screw onto
a foundation or onto an anchorage unit
Mounting plate with two pitch circles:
ø 70 mm, 3 elongated holes 7 mm wide
ø 100 mm, 3 elongated holes 9 mm wide
Luminaire can be aligned on the mounting plate
around 360°
Connection box with cable entries for through-
wiring of mains supply cable ø 6 - 11 mm max.
3 × 2.5@
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-276 V
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK10
Protection against mechanical
impacts < 20 joule
c – Conformity mark
Weight: 3.6 kg
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Montageplatte
Mounting plate
Contre-plaque
Ø 70 Ø 70
Ø 100 Ø 100
Fiche d'utilisation
Utilisation
Balise à LED pour un éclairage circulaire
symétrique du sol.
Leur construction robuste permet une utilisation
dans les zones ou un haut degré de résistance
est requis.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre en borosilicate
Joint silicone
Réflecteur en aluminium pur anodisé
Diffusion circulaire sur 360°
Luminaire avec contre-plaque pour fixation
sur un massif de fondation ou sur une
pièce à enterrer
Contre-plaque avec deux cercles:
ø 70 mm, 3 trous oblongs largeur 7 mm
ø 100 mm, 3 trous oblongs largeur 9 mm
Luminaire orientable de 360º
sur la contre-plaque
Boîte de connexion avec entrées de câble
pour branchement en dérivation de câble de
raccordement ø 6 - 11 mm max. 3 × 2,5 @
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-276 V
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK10
Protection contre les chocs
mécaniques < 20 joules
c – Sigle de conformité
Poids: 3,6 kg
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
99 577
IP 65
