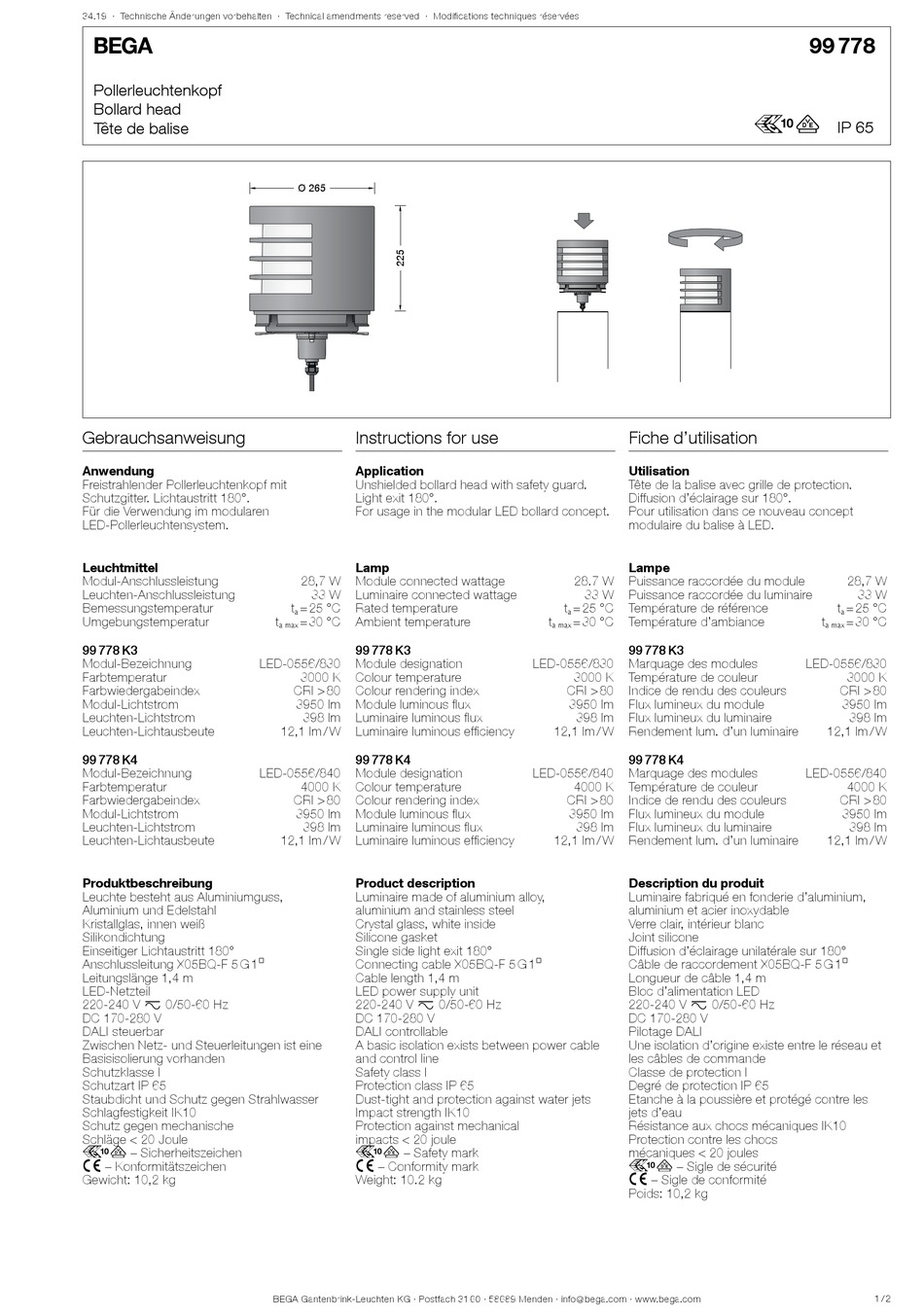

BEGA 99 778 Gebrauchsanweisung

34.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Pollerleuchtenkopf
Bollard head
Tête de balise
Gebrauchsanweisung
Anwendung
Freistrahlender Pollerleuchtenkopf mit
Schutzgitter. Lichtaustritt 180°.
Für die Verwendung im modularen
LED-Pollerleuchtensystem.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
99 778 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
99 778 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Kristallglas, innen weiß
Silikondichtung
Einseitiger Lichtaustritt 180°
Anschlussleitung X05BQ-F 5 G 1@
Leitungslänge 1,4 m
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 170-280 V
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK10
Schutz gegen mechanische
Schläge < 20 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 10,2 kg
Ø 265 Ø 265
Instructions for use
Application
Unshielded bollard head with safety guard.
Light exit 180°.
For usage in the modular LED bollard concept.
Lamp
28,7 W Module connected wattage
33 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 30 °C Ambient temperature
a max
99 778 K3
LED-0556/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
3950 lm Module luminous flux
398 lm Luminaire luminous flux
12,1 lm / W Luminaire luminous efficiency
99 778 K4
LED-0556/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
3950 lm Module luminous flux
398 lm Luminaire luminous flux
12,1 lm / W Luminaire luminous efficiency
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
Crystal glass, white inside
Silicone gasket
Single side light exit 180°
Connecting cable X05BQ-F 5 G 1@
Cable length 1,4 m
LED power supply unit
220-240 V x 0/50-60 Hz
DC 170-280 V
DALI controllable
A basic isolation exists between power cable
and control line
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK10
Protection against mechanical
impacts < 20 joule
r – Safety mark
c – Conformity mark
Weight: 10.2 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Fiche d'utilisation
Utilisation
Tête de la balise avec grille de protection.
Diffusion d'éclairage sur 180°.
Pour utilisation dans ce nouveau concept
modulaire du balise à LED.
Lampe
28.7 W Puissance raccordée du module
33 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 30 °C Température d'ambiance
a max
99 778 K3
LED-0556/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
3950 lm Flux lumineux du module
398 lm Flux lumineux du luminaire
12,1 lm / W Rendement lum. d'un luminaire
99 778 K4
LED-0556/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
3950 lm Flux lumineux du module
398 lm Flux lumineux du luminaire
12,1 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre clair, intérieur blanc
Joint silicone
Diffusion d'éclairage unilatérale sur 180°
Câble de raccordement X05BQ-F 5 G 1@
Longueur de câble 1,4 m
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 170-280 V
Pilotage DALI
Une isolation d'origine existe entre le réseau et
les câbles de commande
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK10
Protection contre les chocs
mécaniques < 20 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 10,2 kg
99 778
r
IP 65
28,7 W
33 W
t = 25 °C
a
t = 30 °C
a max
LED-0556/830
3000 K
CRI > 80
3950 lm
398 lm
12,1 lm / W
LED-0556/840
4000 K
CRI > 80
3950 lm
398 lm
12,1 lm / W
1 / 2
