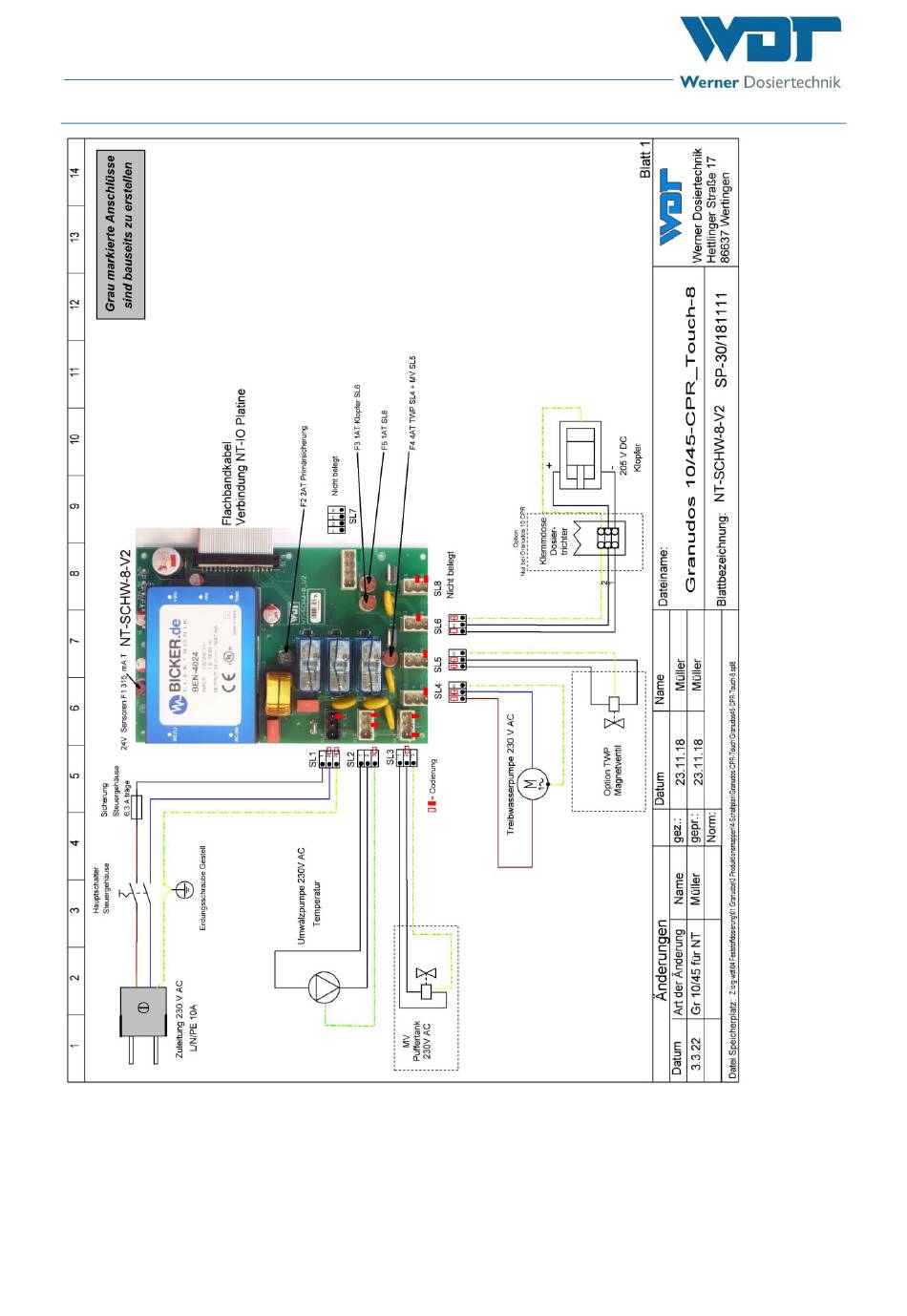

Klemmplan Netzteil mit Anschluss an die I/O Platine für Gerät GR 45/100-CPR
9.2.6
Sicherung im Gehäuse der Steuerung (von außen zugänglich)
Sicherungen Stromstärke
6,3 A
Sicherungen auf dem Netzteil
Sicherungen Stromstärke
F1 315 mA
F2 2 A
F3 1 A
F4 4 A
F5 1 A
Index: 03 Änderungsdatum: 22.06.2022
Sicherungs- Art Funktion
5 x 20 mm Primärsicherung Netzzuleitung
Sicherungs- Art Funktion
Micro- Sicherung 24 VDC Sensoren
Micro- Sicherung Primärsicherung Netzteil
Micro- Sicherung Klopfer
Micro- Sicherung Treibwasserpumpe, Magnetventil
Micro- Sicherung Staubabsaugung
