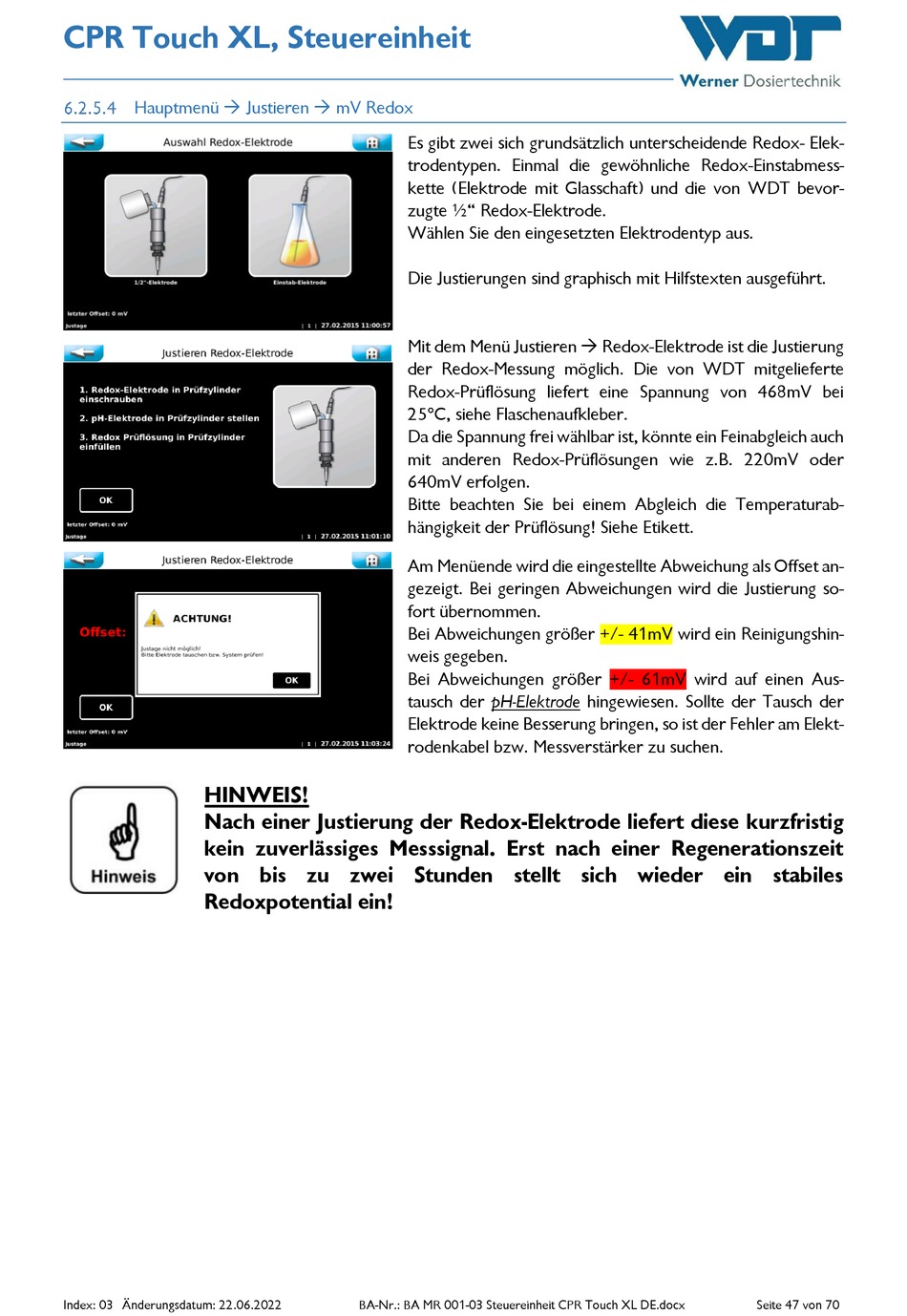

CPR Touch XL, Steuereinheit
Hauptmenü Justieren mV Redox
HINWEIS!
Nach einer Justierung der Redox-Elektrode liefert diese kurzfristig
kein zuverlässiges Messsignal. Erst nach einer Regenerationszeit
von bis zu zwei Stunden stellt sich wieder ein stabiles
Redoxpotential ein!
Index: 03 Änderungsdatum: 22.06.2022
Es gibt zwei sich grundsätzlich unterscheidende Redox- Elek-
trodentypen. Einmal die gewöhnliche Redox-Einstabmess-
kette (Elektrode mit Glasschaft) und die von WDT bevor-
zugte ½" Redox-Elektrode.
Wählen Sie den eingesetzten Elektrodentyp aus.
Die Justierungen sind graphisch mit Hilfstexten ausgeführt.
Mit dem Menü Justieren Redox-Elektrode ist die Justierung
der Redox-Messung möglich. Die von WDT mitgelieferte
Redox-Prüflösung liefert eine Spannung von 468mV bei
25°C, siehe Flaschenaufkleber.
Da die Spannung frei wählbar ist, könnte ein Feinabgleich auch
mit anderen Redox-Prüflösungen wie z.B. 220mV oder
640mV erfolgen.
Bitte beachten Sie bei einem Abgleich die Temperaturab-
hängigkeit der Prüflösung! Siehe Etikett.
Am Menüende wird die eingestellte Abweichung als Offset an-
gezeigt. Bei geringen Abweichungen wird die Justierung so-
fort übernommen.
Bei Abweichungen größer +/- 41mV wird ein Reinigungshin-
weis gegeben.
Bei Abweichungen größer +/- 61mV wird auf einen Aus-
tausch der pH-Elektrode hingewiesen. Sollte der Tausch der
Elektrode keine Besserung bringen, so ist der Fehler am Elekt-
rodenkabel bzw. Messverstärker zu suchen.
BA-Nr.: BA MR 001-03 Steuereinheit CPR Touch XL DE.docx
Seite 47 von 70
