CPR Touch XL, Steuereinheit
7.1.8
GEFAHR!
Lebensgefahr durch hohe Spannung. Alle elektrischen Arbeiten am
Gerät dürfen nur durch ausgebildete Elektrofachkräfte unter Be-
rücksichtigung der geltenden Sicherheitsbestimmungen ausgeführt
werden!
Sicherungen im Inneren des Steuergehäuses dürfen nur durch ein-
gewiesenes, fachkundiges Personal gewechselt werden.
Für Typ GR 10-CPR und Typ 2S

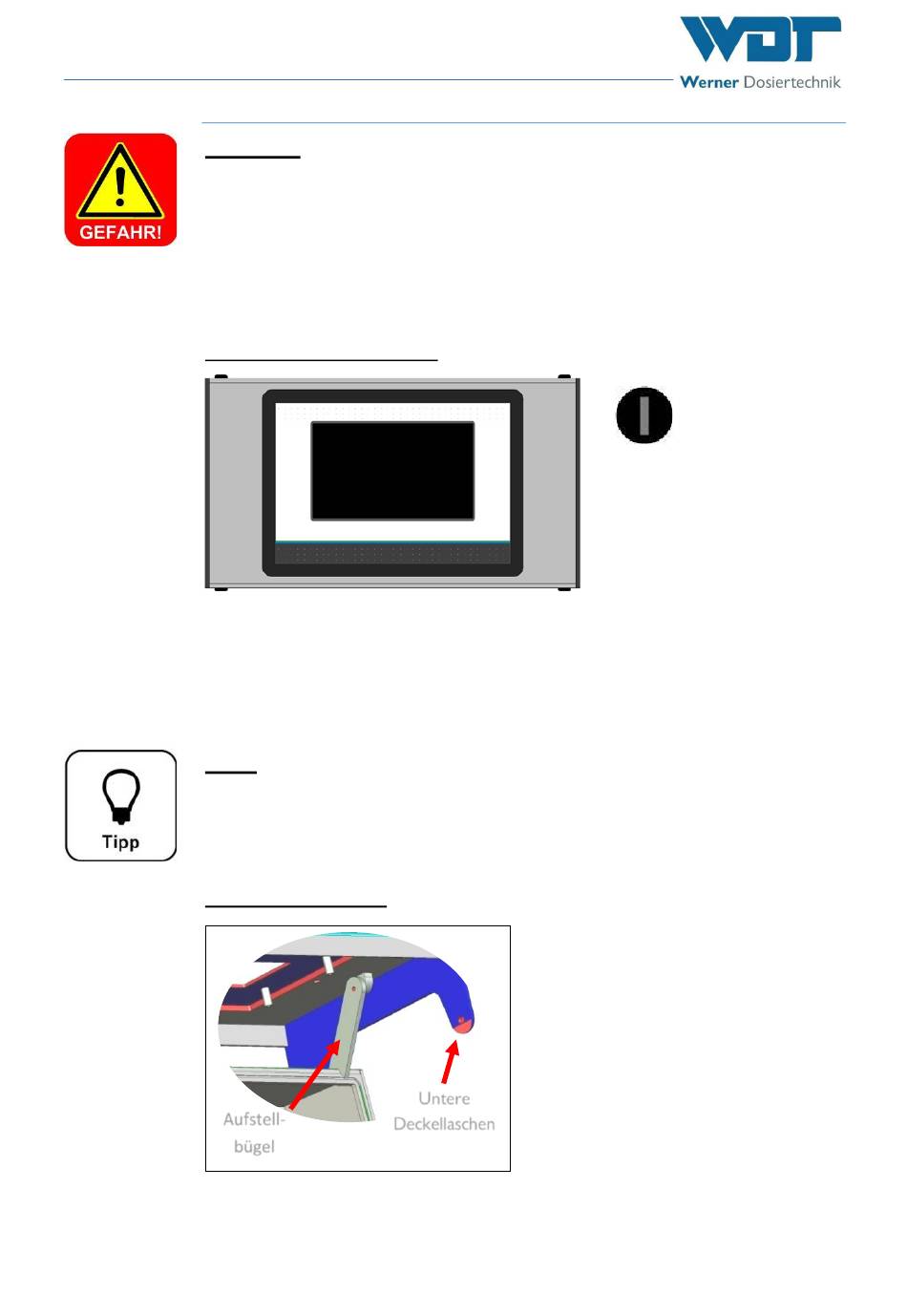

Abbildung 8, Steuergehäuse, Typ GR 10-CPR und 2S
Der Displaydeckel kann für Installations- und Servicearbeiten nach rechts geschwenkt
werden. Zum Schwenken ist die Verschlussachse zu entfernen. Die Verschlussachse ist an
den beidseitigen Kunststoffschlitzschrauben zu erkennen. Die andere Seite ist mit zwei
Spreiznieten als Drehlager versehen.
Tipp!
Der Displaydeckel muss für Servicearbeiten nicht vollständig ent-
fernt werden! Es genügt die Verschlussachse zu entfernen. Danach
lässt sich das Display zur Seite schwenken.
Für Typ GR 45/100-CPR
Aufstell-
bügel
Index: 03 Änderungsdatum: 22.06.2022
Gehäuse öffnen und schließen
Untere
Deckellaschen
BA-Nr.: BA MR 001-03 Steuereinheit CPR Touch XL DE.docx
Das Gehäuse verfügt über eine easy Rast-
Schließung. Um den Display-deckel oder den
kleinen Anschlussraumdeckel zu öffnen,
müssen die seitlichen Deckellaschen leicht
vom Grundgehäuse nach außen abgehoben
werden. Anschließend kann der Displayde-
ckel nach vorne gezogen werden. Die obe-
ren Deckellaschen laufen dabei in Führungs-
nuten bis zum vorderen Rastpunkt.
Anschließend wird der Displaydeckel nach
oben aufgeklappt. Mit einem Aufstellbügel
kann der Displaydeckel auf dem Grundge-
häuse abgestützt und somit für Klemmarbei-
ten oben gehalten werden.
Seite 50 von 70
