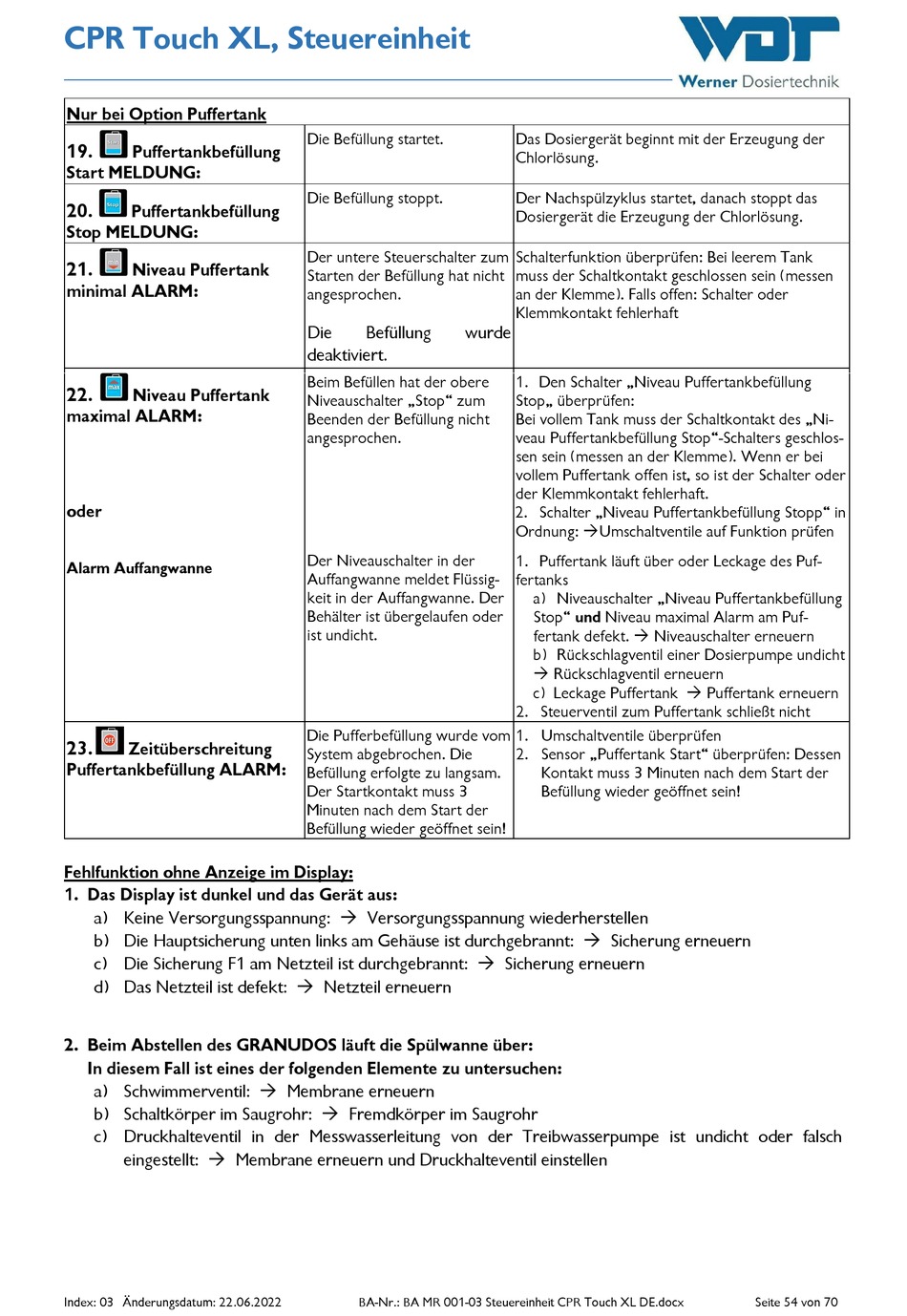

CPR Touch XL, Steuereinheit
Nur bei Option Puffertank
19.
Puffertankbefüllung
Start MELDUNG:
20.
Puffertankbefüllung
Stop MELDUNG:
21.
Niveau Puffertank
minimal ALARM:
22.
Niveau Puffertank
maximal ALARM:
oder
Alarm Auffangwanne
23.
Zeitüberschreitung
Puffertankbefüllung ALARM:
Fehlfunktion ohne Anzeige im Display:
1. Das Display ist dunkel und das Gerät aus:
a) Keine Versorgungsspannung:  Versorgungsspannung wiederherstellen
b) Die Hauptsicherung unten links am Gehäuse ist durchgebrannt:  Sicherung erneuern
c) Die Sicherung F1 am Netzteil ist durchgebrannt:  Sicherung erneuern
d) Das Netzteil ist defekt:  Netzteil erneuern
2. Beim Abstellen des GRANUDOS läuft die Spülwanne über:
In diesem Fall ist eines der folgenden Elemente zu untersuchen:
a) Schwimmerventil:  Membrane erneuern
b) Schaltkörper im Saugrohr:  Fremdkörper im Saugrohr
c) Druckhalteventil in der Messwasserleitung von der Treibwasserpumpe ist undicht oder falsch
eingestellt:  Membrane erneuern und Druckhalteventil einstellen
Index: 03 Änderungsdatum: 22.06.2022
Die Befüllung startet.
Die Befüllung stoppt.
Der untere Steuerschalter zum
Starten der Befüllung hat nicht
angesprochen.
Die Befüllung wurde
deaktiviert.
Beim Befüllen hat der obere
Niveauschalter „Stop" zum
Beenden der Befüllung nicht
angesprochen.
Der Niveauschalter in der
Auffangwanne meldet Flüssig-
keit in der Auffangwanne. Der
Behälter ist übergelaufen oder
ist undicht.
Die Pufferbefüllung wurde vom
System abgebrochen. Die
Befüllung erfolgte zu langsam.
Der Startkontakt muss 3
Minuten nach dem Start der
Befüllung wieder geöffnet sein!
BA-Nr.: BA MR 001-03 Steuereinheit CPR Touch XL DE.docx
Das Dosiergerät beginnt mit der Erzeugung der
Chlorlösung.
Der Nachspülzyklus startet, danach stoppt das
Dosiergerät die Erzeugung der Chlorlösung.
Schalterfunktion überprüfen: Bei leerem Tank
muss der Schaltkontakt geschlossen sein (messen
an der Klemme). Falls offen: Schalter oder
Klemmkontakt fehlerhaft
1. Den Schalter „Niveau Puffertankbefüllung
Stop„ überprüfen:
Bei vollem Tank muss der Schaltkontakt des „Ni-
veau Puffertankbefüllung Stop"-Schalters geschlos-
sen sein (messen an der Klemme). Wenn er bei
vollem Puffertank offen ist, so ist der Schalter oder
der Klemmkontakt fehlerhaft.
2. Schalter „Niveau Puffertankbefüllung Stopp" in
Ordnung: Umschaltventile auf Funktion prüfen
1. Puffertank läuft über oder Leckage des Puf-
fertanks
a) Niveauschalter „Niveau Puffertankbefüllung
Stop" und Niveau maximal Alarm am Puf-
fertank defekt.  Niveauschalter erneuern
b) Rückschlagventil einer Dosierpumpe undicht
 Rückschlagventil erneuern
c) Leckage Puffertank  Puffertank erneuern
2. Steuerventil zum Puffertank schließt nicht
1. Umschaltventile überprüfen
2. Sensor „Puffertank Start" überprüfen: Dessen
Kontakt muss 3 Minuten nach dem Start der
Befüllung wieder geöffnet sein!
