CPR Touch XL, Steuereinheit

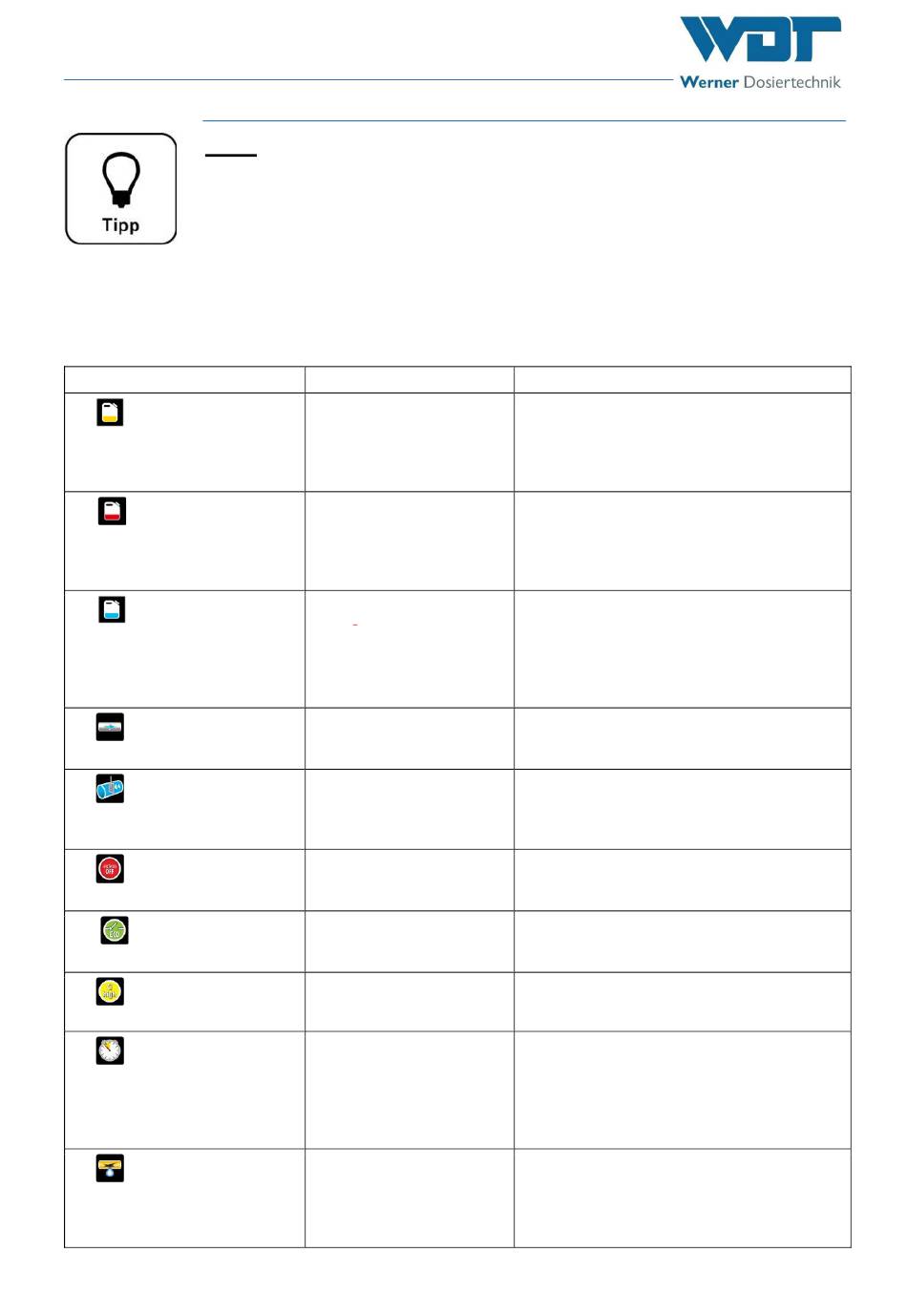

7.2 Störungsbeseitigung Tabelle trennen nach Gerät
Tipp!
Alle Störungen und Meldungen werden auf dem Touch-Screen in
der IN-Liste angezeigt. Zusätzlich können sie im Event Log abge-
fragt werden.
Es können auch die Schalter oder Sensoren fehlerhaft sein und
dadurch kein elektrisches Signal übertragen.
Ein Fehler wird erst angezeigt, wenn er mindestens 6 Sekunden lang
ununterbrochen ansteht.
Fehleranzeige
1.
Desinfektionsmittel leer
ALARM:
Desinfektionsbehälter leer
2.
pH-Korrektur (Säure)
leer ALARM:
pH-Behälter leer
3.
Flockung leer ALARM:
Flockungsbehälter leer
4.
Durchfluss Messzelle
ALARM:
5.
Reinwasserdurchfluss
zu gering, ALARM:
6.
Extern Off MEL-
DUNG:
7.
ECO-Betrieb
MELDUNG:
8.
Hochchlorung aktiv
MELDUNG:
9.
Dosierzeitüberschrei-
tung ALARM:
10.
Flockung Leckage
ALARM:
Index: 03 Änderungsdatum: 22.06.2022
Ursache / Wirkung
Diese Meldung ist nur zur Infor-
mation, es erfolgt keine Aktion.
Die Desinfektionsdosierung und
die Treibwasserpumpe laufen
weiter.
Die pH-Dosierung stoppt, die
Treibwasserpumpe läuft
weiter.
Die Flockungsdosierung
stoppt, die Treibwasserpumpe
läuft weiter.
Der Durchfluss durch die
Messzelle ist zu gering. Die
Dosierung wird gestoppt.
Externer Durchflusssensor mel-
det zu geringen Durchfluss. Die
Dosierungen und die Treibwas-
serpumpe werden gestoppt.
Die Steuereinheit ist durch die
Zentralleittechnik deaktiviert.
Das Dosiergerät stoppt.
Die Anforderung „ECO-Be-
trieb" von der zentralen Steue-
rung steht an.
Die Hochchlorung / Filterdes-
infektion ist aktiv.
Eine dynamische Dosierzeit
wurde überschritten. Der ent-
sprechende Ausgang ist blo-
ckiert. Aus Platzgründen wird
keine Unterscheidung der ein-
zelnen Kanäle vorgenommen!
An der Flockungs-Dosierpum-
pe hat der Schlauchbruchsen-
sor angesprochen. Die Flo-
ckungsdosierung wird ge-
stoppt.
BA-Nr.: BA MR 001-03 Steuereinheit CPR Touch XL DE.docx
Maßnahmen
1. Desinfektionsmittel nachfüllen, bzw. Gebinde
tauschen
2. Ist das Desinfektionsmittel nicht leer, dann
Leerschalter neu justieren oder
3. Leerschalter erneuern.
1. leeren pH-Behälter gegen vollen auswechseln
2. Ist der pH-Behälter nicht leer, so ist der
Leerschalter defekt.
3. Bei neuer Sauglanze die Schaltrichtung des
Schwimmers prüfen
1. leeren Flockungsbehälter gegen vollen
auswechseln
2. Ist der Flockungsbehälter nicht leer, so ist der
Leerschalter defekt.
3. Bei neuer Sauglanze die Funktionsrichtung des
Schwimmers prüfen
Den Durchfluss am Durchflussregelventil (Pos. 6)
erhöhen.
Schwimmbadumwälzung prüfen; wenn diese OK
ist, dann den Durchflusssensor prüfen.
Keine Maßnahme, da eine externe Abschaltung er-
folgt ist.
Keine Maßnahme
Keine Maßnahme
Dosierschnecke und Dosierpumpen auf Defekt
und Blockierung prüfen. Defekt bzw. Blockierung
beseitigen. (siehe auch Abschnitt 7 zur entspre-
chenden Dosiereinheit).
Einstellung der Dosierleistung prüfen, ob diese zu
gering ist. Einstellung der Regelparameter prüfen.
Dosierschlauch der Pumpe prüfen und ggf. erneu-
ern; wenn dieser OK ist, dann das Dosierventil auf
Blockierung prüfen.
Seite 52 von 70
