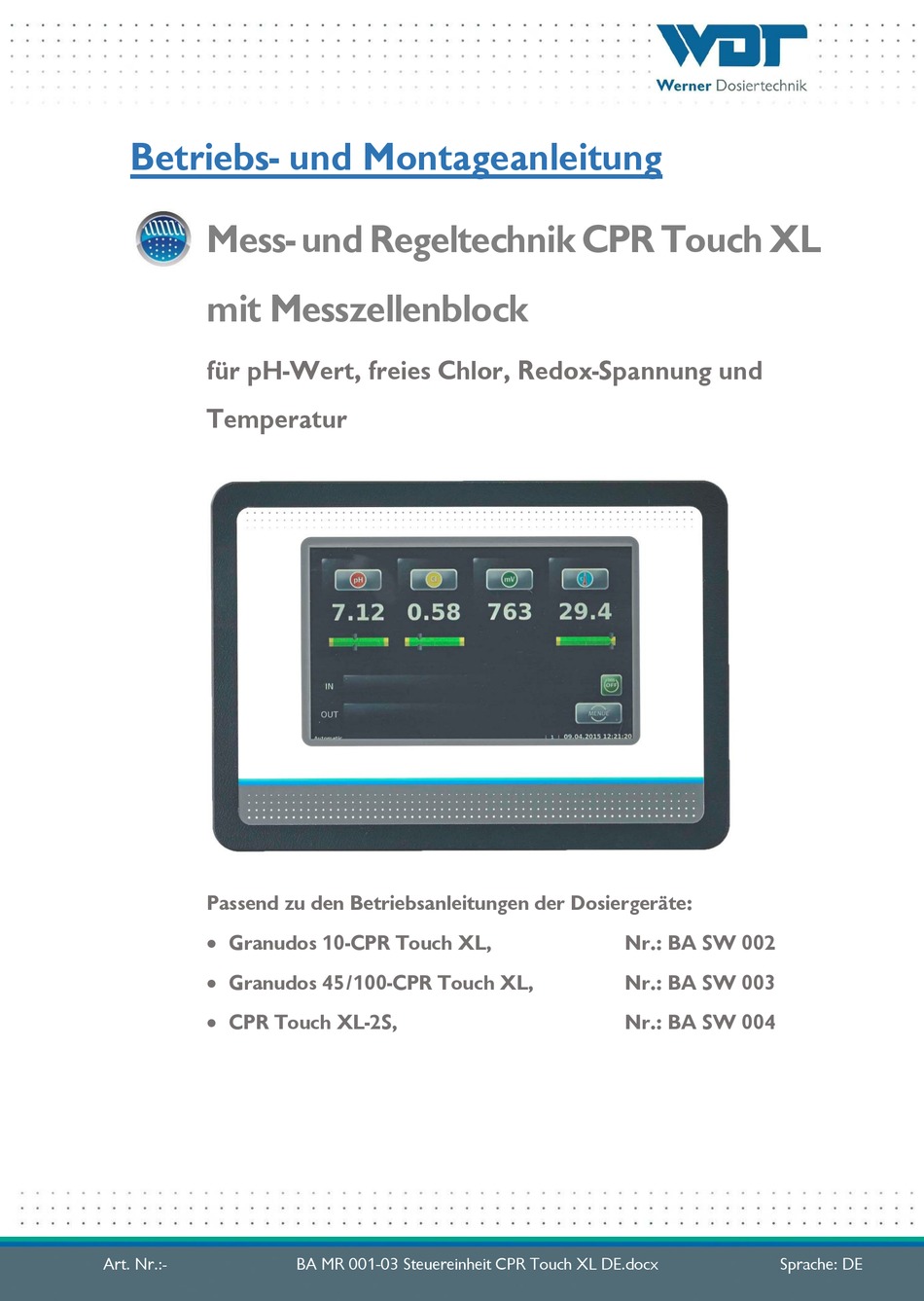

Betriebs- und Montageanleitung
Mess- und Regeltechnik CPR Touch XL
mit Messzellenblock
für pH-Wert, freies Chlor, Redox-Spannung und
Temperatur
Passend zu den Betriebsanleitungen der Dosiergeräte:
Granudos 10-CPR Touch XL,
Granudos 45/100-CPR Touch XL,
CPR Touch XL-2S,
Art. Nr.:
BA MR 001-03 Steuereinheit CPR Touch XL DE.docx
Nr.: BA SW 002
Nr.: BA SW 003
Nr.: BA SW 004
Sprache: DE
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Werner WDT CPR Touch XL
- Seite 1 Betriebs- und Montageanleitung Mess- und Regeltechnik CPR Touch XL mit Messzellenblock für pH-Wert, freies Chlor, Redox-Spannung und Temperatur Passend zu den Betriebsanleitungen der Dosiergeräte: Granudos 10-CPR Touch XL, Nr.: BA SW 002 Granudos 45/100-CPR Touch XL, Nr.: BA SW 003 ...
-
Seite 2: Inhaltsverzeichnis
CPR Touch XL, Steuereinheit Inhaltsverzeichnis 1 Hinweise zu dieser Anleitung / Allgemeines.................... 5 1.1 Gültigkeitsbereich ............................. 5 1.2 Zielgruppe ................................ 5 1.3 Verwendete Symbole ............................5 1.4 Gewährleistung ..............................7 1.5 Weiterführende Informationen ........................7 1.6 Hinweise zu Supportanfragen ........................... 8 2 Sicherheit .............................. - Seite 3 CPR Touch XL, Steuereinheit Hauptmenü Einstellungen mV Redox-Regelung ............... 34 Hauptmenü Einstellungen Temperatur ................35 Hauptmenü Einstellungen Dosierverzögerung ..............35 Hauptmenü Einstellungen Flockung ................. 35 Hauptmenü Einstellungen ECO-Betrieb (DIN-Kontakt) ............ 36 Hauptmenü...
- Seite 4 Auflage: siehe Fußzeile Vervielfältigung jeglicher Art und die Übersetzung in andere Sprachen, auch auszugsweise, sind nur mit der ausdrücklichen Genehmigung der Fa. WDT - Werner Dosiertechnik GmbH & Co. KG erlaubt. Diese Betriebsanleitung ist die Originalfassung der Fa. WDT in Deutsch.
-
Seite 5: Hinweise Zu Dieser Anleitung / Allgemeines
CPR Touch XL, Steuereinheit Hinweise zu dieser Anleitung / Allgemeines 1.1 Gültigkeitsbereich Diese Anleitung beschreibt die Funktion, Montage, Inbetriebnahme und die Bedienung des Gerätes. Die Betriebsanleitung ist vor Gebrauch sorgfältig zu lesen und am Gerät zur direkten Verwendung aufzubewahren! Diese Betriebsanleitung ist gültig in Verbindung mit den Betriebsanleitungen der Dosiergeräte: a) GRANUDOS 10-CPR Touch XL, Nr.: BA SW 002,... - Seite 6 CPR Touch XL, Steuereinheit ÄTZEND! „Ätzend“ kennzeichnet einen Sicherheitshinweis, dessen Missachtung, beim Umgang mit Chemikalien zu Verletzungen oder Sachschäden führen kann. ESD EMPFINDLICH! „ESD EMPFINDLICH“ kennzeichnet elektronische Bauteile, welche durch elektrostatische Entladung beschädigt werden können. Bei der Handhabung der Geräte sind die allgemein bekannten Vorsichtsmaß- nahmen für ESD-empfindliche Geräte einzuhalten! HINWEIS! Ein Hinweis kennzeichnet Informationen, deren Nichtbeachtung zu...
-
Seite 7: Gewährleistung
CPR Touch XL, Steuereinheit 1.4 Gewährleistung Alle Geräte und Anlagen der Fa. WDT werden unter Anwendung moderner Fer- tigungsmethoden hergestellt und einer umfassenden Qualitätskontrolle unterzogen. Sollte es dennoch Grund zu Beanstandungen geben, so richten sich die Ersatzansprüche an die Firma WDT, nach den allgemeinen Garantiebedingungen (siehe unten). Allgemeine Garantiebedingungen Die Fa. -
Seite 8: Hinweise Zu Supportanfragen
CPR Touch XL, Steuereinheit 1.6 Hinweise zu Supportanfragen Bei der Serie CPR Touch XL handelt es sich um ein komplexes elektronisches Gerät. Es unterliegt einer stetigen Weiterentwicklung der Firmware wie auch der Hardware. Wir sind stets bemüht die Kompatibilität der verwendeten Komponenten zu wahren, können dies aber nicht über Jahre gewährleisten! Für Ersatzteilbestellungen benötigen wir daher immer folgende Daten. -
Seite 9: Sicherheit
CPR Touch XL, Steuereinheit Sicherheit 2.1 Bestimmungsgemäße Verwendung Die Mess- und Steuereinheit CPR Touch XL darf nur zu der Produktbeschreibung unter Abschnitt 3.2, Produktbeschreibung, angegebenen Verwendung eingesetzt werden! Dabei sind die örtlich geltenden Vorschriften zur Unfallverhütung, Arbeitssicherheit und zum Trinkwasserschutz zu beachten! 2.2 Sicherheitshinweise Die Betriebsanleitung ist vor Montage, Wartung und Gebrauch des Gerätes sorgfältig durchzulesen und zu beachten! -
Seite 10: Schutzmaßnahmen Und Verhaltensregeln
CPR Touch XL, Steuereinheit Auszug aus Unfallverhütungsvorschriften, GUV-V D 5 Aufstellungsräume für Chlorungsanlagen und Lagerräume § 3a. (1) Chlorungsanlagen müssen in verschließbaren Räumen aufgestellt und die für die Chlorung bestimmten Chemikalien müssen in verschließbaren Räumen gelagert sein. Zu § 3a Abs. 1: Durch diese Forderungen... - Seite 11 CPR Touch XL, Steuereinheit Wir als Hersteller des Gerätes weisen Sie darauf hin, dass Sie sich mit der Aktivierung des Fernzugriffs den bekannten Online-Gefahren (Hacking, Phishing, Viren, Trojaner etc.) aussetzen. Hiermit geben wir Ihnen wichtige Sicherheitshinweise und Verhaltensregeln bei der Nutzung des Fernzugriffs. Bitte beachten Sie, dass Sie die folgenden Hinweise vor Aktivierung eines Fernzugriffes gelesen und umgesetzt haben! 1.
-
Seite 12: Produktbeschreibung - Lieferumfang
CPR Touch XL, Steuereinheit 3 Produktbeschreibung – Lieferumfang 3.1 Lieferumfang / Zubehör Die Mess- und Steuereinheit CPR Touch XL wird standardmäßig mit folgendem Zubehör ausgeliefert. Pufferlösungen pH7, pH4, Redox-Prüflösung Elektrodenreiniger, destilliertes Wasser Reinigungsperlen, Elektrolytlösung, Ersatzdichtungen 2 St. ½“-6x1 Kugelhahn, (nur für Typ 2S) ... -
Seite 13: Geräteübersicht
CPR Touch XL, Steuereinheit 3.2.1 Geräteübersicht Die Steuereinheit CPR Touch XL wird als eine fertig montierte Einheit geliefert. Alle Teile sind auf einer Kunststoffplatte oder am jeweiligen Dosiergerät montiert. Damit ist eine sichere Montage der Geräte gewährleistet. Es werden somit eventuelle Ausführungsfehler seitens des Montagepersonals weitestgehend vermieden. - Seite 14 CPR Touch XL, Steuereinheit Abbildung 3, CPR Touch XL-2S Steuerung CPR Touch XL Durchflussüberwachung Temperaturfühler Kombi-Bezugs-Gegen-Elektrode (blau) pH-Elektrode (schwarz) Durchflussregelventil PMMA Messzellenblock Probeentnahmehahn Vorfilter (bei Typ 2S optional zur Wandmontage) 10. Redox-Elektrode 11. Chlorelektrode 12. Messwasserzulauf 13. Messwasserrücklauf 14. Redox-Prüfzylinder 15.
-
Seite 15: Steuerung Cpr Touch Xl (Standard)
CPR Touch XL, Steuereinheit Steuerung CPR Touch XL (Standard) 3.2.2 Die mikroprozessorgestützte Steuerung ist in einem staubdichten Gehäuse untergebracht. In der Startansicht („auto mode“) werden die aktuellen Messwerte, der Betriebsstatus, sowie aktive Ein- und Ausgänge angezeigt (IN – OUT). Die Ein- und Ausgänge können Betriebsmeldungen oder Störmeldungen sein. -
Seite 16: Technische Daten
CPR Touch XL, Steuereinheit Technische Daten CPR Touch XL-2S GRANUDOS 10-CPR GRANUDOS 45/100-CPR Anschlussdaten Spannung 100 … 240VAC/50-60 Hz Leistung 10W, I max. 2A 320W (580W), I max. 4A Schutzklasse Gehäuse IP54 Schnittstellenanschluss LAN RJ45 für Modbus TCP, USB für Datenexport Messwasserversorgung Aus Schwimmbadwasserkreislauf vom Dosiergerät Betriebsdaten:... -
Seite 17: Montage
CPR Touch XL, Steuereinheit Montage 4.1 Aufstellungsort auswählen Siehe Betriebsanleitung Teil 1 Dosiertechnik, zum entsprechenden Dosiergerät. 4.2 Montagehinweise / Einbauvorschlag Siehe Betriebsanleitung Teil 1 Dosiertechnik, zum entsprechenden Dosiergerät. 4.3 Montage mechanisch Siehe Betriebsanleitung Teil 1 Dosiertechnik, zum entsprechenden Dosiergerät. 4.4 Montage hydraulisch Siehe Betriebsanleitung Teil 1 Dosiertechnik, zum entsprechenden Dosiergerät. -
Seite 18: Inbetriebnahme
CPR Touch XL, Steuereinheit Inbetriebnahme 5.1 Inbetriebnahme, - Anmerkungen Die hier beschriebenen Arbeiten dürfen nur von geschultem Fachpersonal einer Fachfirma durchgeführt werden. Vor der Inbetriebnahme müssen die installierten Geräte auf fachgerechte Installation und Dichtheit geprüft werden. Das Gerät wurde mit bestimmten Werkseinstellungen ausgeliefert. Die Einstellwerte finden sie im Betriebsdatenblatt unter Abschnitt 9.4. -
Seite 19: Ph- Und Kombi-Elektroden Mit Glasschaft Einsetzen
CPR Touch XL, Steuereinheit 5.2.2 pH- und Kombi-Elektroden mit Glasschaft einsetzen Nehmen Sie die beiden Elektroden mit Glasschaft aus dem Verpackungskarton und ziehen Sie die Schutzkappe ab. Die Überwurfmutter der Elektrodenkabel ist mit einer Linksdrehung von den Elektroden zu lösen. Die Elektroden werden von oben in die Messzelle an Position 4 (blau) und Position 5 (schwarz) eingeschraubt. -
Seite 20: Betrieb / Bedienung Der Steuereinheit
CPR Touch XL, Steuereinheit Betrieb / Bedienung der Steuereinheit 6.1 Die Steuereinheit CPR Touch XL Sind die Punkte unter Abschnitt 5.2 abgeschlossen, können am Dosiersystem CPR Touch XL die Einstellungen für bäderspezifischen Betrieb vorgenommen werden. Die Steuereinheit CPR Touch XL ist mit einem berührungsempfindlichen Display ausgestattet. -
Seite 21: Erklärung Der Symbole
CPR Touch XL, Steuereinheit Die Gerätebedienung erfolgt über ein Touch-Display. Gewünschte Parameteränderungen, Kalibrierungen und Tests können sehr einfach mittels einer leichten Berührung des entsprechenden Symboles oder des Zahlenwertes, vorgenommen werden. 1. QuickInfo 2. aktuelle 7. Messwert Alarm Messwerte low bzw. high 8. - Seite 22 CPR Touch XL, Steuereinheit OUT – Liste (allgemein) rot = Ausgang pH-Regulierung aktiv gelb = Ausgang Desinfektion aktiv blau = Ausgang Flockung aktiv Ausgang Temperatur aktiv. Der ECO-Betrieb ist aktiv. Es erfolgt eine Rückmeldung zum ECO-Betrieb an den Zentralschaltschrank Das Alarmrelais ist aktiv. HINWEIS! Die Firmware gibt es in unterschiedlichen Gerätevarianten.
- Seite 23 CPR Touch XL, Steuereinheit Nachfolgende Symbole sind nur bei der OPTION Pufferbefüllung = Puffertank aktiv. IN – Liste (optional, Ausführung mit Puffertank) Die Pufferbefüllung wird gestartet Die Pufferbefüllung wird beendet Das Niveau im Puffertank ist zu weit abgefallen. Das Niveau im Puffertank ist zu hoch. Der optische Sensor am Zyklon hat während der Pufferbefüllung kein Chlor erkannt.
-
Seite 24: Automatikbetrieb
CPR Touch XL, Steuereinheit 6.1.2 Automatikbetrieb Das Gerät befindet sich im Betriebsstatus „Automatic“. Die Hygienehilfsparameter und die Temperatur werden nach eingestellten Parametern geregelt. Es liegt keine Störung vor. Die Out - Liste zeigt beispielhaft die derzeit aktiven Ausgänge bzw. Aktoren. 6.1.3 Quick Info Im Automatikbetrieb können über die Funktion „Quick Info“... -
Seite 25: Regelarten
CPR Touch XL, Steuereinheit 6.1.6 Regelarten Diese Abbildung zeigt zwei unterschiedlich gewählte Regelarten. Der Ausgang für die pH-Wert Regulierung wird mit der Regelart Proportional betrieben. Der Ausgang für die Desinfektion wird in der Regelart 2-Punkt betrieben. 6.1.7 Alarm Ist ein Alarm oder eine Störung eingetreten, so wird dies durch das Symbol in der OUT-Liste signalisiert. -
Seite 26: Netzwerkstatus
CPR Touch XL, Steuereinheit 6.1.9 Netzwerkstatus Der Netzwerkstatus wird in der Statuszeile links vom Datum eingeblendet. WS = Netzwerkzugriff mittels Browser möglich MB = Netzwerkzugriff mittels Modbus TCP- IP möglich Ist WS bzw. MB blau hinterlegt, so ist der Netzwerkzugriff im Standby. -
Seite 27: Das Hauptmenü
CPR Touch XL, Steuereinheit Das Hauptmenü HINWEIS! Nach der Vergabe eines Passwortes ist der Regler gegen unbefug- ten Zugriff gesperrt. Die Einstelltasten werden grau eingefärbt. Ge- wünschte Änderungen können nur noch nach Eingabe des Passwor- tes vorgenommen werden. Nach der Vergabe eines Passwortes, tragen sie dieses in das Betriebsdatenblatt ein. -
Seite 28: Hauptmenü Einstellungen (Übersicht)
CPR Touch XL, Steuereinheit Hauptmenü Einstellungen (Übersicht) 6.2.1 Im Menü Einstellungen nehmen sie die gewünschten Einstellungen für das Dosiergerät vor. Mit den seitlichen weißen Pfeiltasten können sie zum nächsten Bildschirmmenü blättern. Regelparameter pH einstellen Chlor- Desinfektion Regelparameter Desinfektion einstellen Dosierleistung Dosierleistung an Beckengröße anpassen mV –... -
Seite 29: Hauptmenü Einstellungen Ph
CPR Touch XL, Steuereinheit Hauptmenü Einstellungen pH Hinweis! Ab DSP-Firmware Version ≥ V2.0 gibt es unterschiedliche Bedienoberflächen. Die oberen beiden Abbildungen zeigen die DSP-Firmware Version 2S bzw. externe Dosierpumpen. Die untere Abbildung zeigt die Firmware-Version GRANUDOS. Regelart: (rechts oben) Proportional ... -
Seite 30: Hauptmenü Einstellungen Desinfektion Chlor
CPR Touch XL, Steuereinheit Tipp! pH-Vorrangdosierung! Zum Schutz von Überdosierungen mit chlorhaltigen Desinfektionsmitteln, wird die Dosierung erst freige- geben, wenn sich der pH-Wert im Regelbereich befindet. Regel- bereich und Dosierleistung adäquat einstellen! Hauptmenü Einstellungen Desinfektion Chlor Hinweis! Ab DSP-Firmware Version ≥ V2.0 gibt es unterschiedliche Bedienoberflächen. -
Seite 31: Hauptmenü Einstellungen Dosierleistung/Handdosierung
CPR Touch XL, Steuereinheit Hauptmenü Einstellungen Dosierleistung/Handdosierung Das Menü Dosierleistung dient zur Anpassung der Dosierleistung an den Chemikalienbedarf des Pools. Die nötige Dosierleistung ist von mehreren Faktoren, wie z.B. Beckenvolumen, Standort, Nutzungsart und natürlich der Frequentierung der Badegäste abhängig. Während bei der Geräteserie Granudos immer eine zwingende Verriegelung der beiden Ausgänge vorliegen muss, besteht bei der Geräteserie CPR Touch XL 0-2S (wandmontiert) die Möglichkeit die Verriegelung zu deaktivieren. - Seite 32 CPR Touch XL, Steuereinheit Externe leistungsschwache Dosierpumpen pH: Dosierzeit der pH- Korrektur in Sekunden Zykluszeit: Zykluszeit für pH- Korrektor in Sekunden Verriegelung: zur Aktivierung/ Deaktivierung Desinfektion: Dosierzeit Chlor in Sekunden Zykluszeit: Zykluszeit für Desinfektion in Sekunden Handdosierung: ...
- Seite 33 CPR Touch XL, Steuereinheit Erläuterungen zur Zykluszeit Die kürzeste Zykluszeit beträgt 30 Sekunden, d.h. alle 30 Sekunden wird die Dosierung proportional, in Abhängigkeit der Sollwertabweichung mehr oder weniger lange aktiviert. Sie ist einstellbar von 1 bis 8 Sekunden Dosierzeit für die pH- Dosierung mit nachfolgenden 4 Sekunden Pause. Anschließend 1 bis 15 Sekunden Dosierzeit für die Chlor- Dosierung, mit nachfolgenden 3 Sekunden Pause.
-
Seite 34: Hauptmenü Einstellungen Mv Redox - Alarmwerte
CPR Touch XL, Steuereinheit Hauptmenü Einstellungen mV Redox - Alarmwerte Alarm low: unterer Alarmwert Alarm high: oberer Alarmwert Regelung Off - On: Desinfektionsdosierung über Redox- Regelung wählen. Hauptmenü Einstellungen mV Redox-Regelung Im Falle eines nicht kurzfristig behebbaren Defektes in der Messung des freien Chlors kann die Desinfektionsdosierung über die Funktion der Redox-Regelung erfolgen. -
Seite 35: Hauptmenü Einstellungen Temperatur
CPR Touch XL, Steuereinheit Hauptmenü Einstellungen Temperatur Alarm low: unterer Alarmwert Sollwert: diesen Wert versucht das Gerät zu erreichen Regelbereich: sinkt die Temperatur unter den Regelbereich (Hysterese) wird Ausgang „Temperatur“ aktiviert. Beispiel: Sollwert 25°C – 2,0°C bei Ist ≤ 23°C = Ausgang aktiv Alarm high: ... -
Seite 36: Hauptmenü Einstellungen Eco-Betrieb (Din-Kontakt)
CPR Touch XL, Steuereinheit Hauptmenü Einstellungen ECO-Betrieb (DIN-Kontakt) Die Funktion ECO dient einem energiekosten- und verbrauchsoptimierten Betrieb. Entsprechen die in der Norm festgelegten Hygienehilfsparameter den entsprechenden Vorgaben, so kann die Badewasserumwälzung reduziert werden. Dieser Betriebsmodus ist für den Nachtbetrieb bzw. bei geringer Belastung (wenig Badegäste) vorgesehen. -
Seite 37: Hauptmenü Einstellungen System
CPR Touch XL, Steuereinheit Die Abbildung zeigt graphisch die eingestellten Schaltzeiten für den ECO-Betrieb. Die grünen Balken zeigen die eingestellten Zeitblöcke. Zu- sätzlich zeigt der grüne Hacken, dass die Schaltzeiten für die- sen Tag auch aktiv wirken. Der rote Balken zeigt zwar einen eingestellten Zeitblock, aber der Tag ist deaktiviert. - Seite 38 CPR Touch XL, Steuereinheit b) Hauptmenü Einstellungen System Passwort Endkunde Werkseitig ist kein Endkunden-Passwort vergeben. Wir empfehlen die Vergabe eines Endkunden-Passwortes zum Schutz vor unberechtigtem Zugriff. Tragen sie das Passwort in das Betriebsdatenblatt ein. Techniker 1 Das Techniker 1-Passwort ist fünfstellig und werkseitig mit 01234 vergeben.
-
Seite 39: Hauptmenü Einstellungen Hochchlorung
CPR Touch XL, Steuereinheit HINWEIS! Reduzieren Sie die Hintergrundbeleuchtung auf die für Sie minimal benötigte Helligkeit. Dies erhöht die Lebensdauer der Hintergrund- beleuchtung. d) Hauptmenü Einstellungen System Netzwerk Das Touch-Panel verfügt über eine LAN-Schnittstelle mit RJ45 Steckbuchse (Displayunterseite). -
Seite 40: Hauptmenü Service
CPR Touch XL, Steuereinheit aktivieren bzw. deaktivieren. Die Befüllung wird automatisch über die Niveausteuerung im Puffertank geregelt. HINWEIS! Bei einem geringeren pH-Wert neigt die Chlorlösung auszugasen, was unangenehme Chlorgerüche verursacht. Bei einem höheren pH- Wert neigt der Pufferbehälter zu verkalken, was unnötige Wartungsarbeiten zur Folge hätte. -
Seite 41: Hauptmenü Service Info
CPR Touch XL, Steuereinheit Hauptmenü Service Info Über Info können die aktuell eingesetzten Software- Versionen abgefragt werden. Es wird unterschieden zwischen DSP-Version: Die Version der Firmware I/O-Version: Die Version des Co-Prozessors auf dem I/O- Board HTTP-Version: Die Version des Webfrontend (Softwarever- sion der Visualisierung). -
Seite 42: Hauptmenü Log Event Log
CPR Touch XL, Steuereinheit Hauptmenü Log Event Log Beim Aufruf des Menüs werden die an diesem Tag eingetretenen Ereignisse aufgelistet. Über das ICON Kalender können Ereignisse vergangener Tage eingesehen werden. Der aktuelle Tag ist weiß hinterlegt. Tage in denen die Steuerung eingeschaltet war sind grün hinterlegt. -
Seite 43: Hauptmenü Log Löschen
CPR Touch XL, Steuereinheit Hauptmenü Log Löschen Der aktuelle Tag ist weiß hinterlegt. Tage an denen die Log- Dateien gespeichert wurden sind grün hinterlegt. Wählen Sie durch Antippen den gewünschten Tag aus so wird dieser Tag selektiert weiß hinterlegt. Mit dem ICON können Sie die Event Log-Ereignisse und die Data Log-Ereignisse des ausgewählten Tages löschen. -
Seite 44: Hauptmenü Justieren Ph-Elektrode
CPR Touch XL, Steuereinheit Hauptmenü Justieren pH-Elektrode Führen Sie die Justierung gemäß den Anweisungen durch. Am Ende der pH- Justierung werden die Messergebnisse der Nullpunktspannung und Steilheitsspannung angezeigt und eine Elektrodenbeurteilung durchgeführt. Bei geringen Abweichungen wird die Justierung sofort übernommen. Bei „mittleren“... -
Seite 45: Hauptmenü Justieren Phenolrot
CPR Touch XL, Steuereinheit Hauptmenü Justieren Phenolrot Führen Sie die Justierung gemäß den Anweisungen durch. Beachten Sie eingeblendete Hinweise und folgen sie der Menüführung. Am Menü-Ende wird die eingestellte Abweichung als Offset angezeigt. Bei geringen Abweichungen wird die Justierung sofort übernommen. -
Seite 46: Hauptmenü Justieren Dpd1 Freies Chlor
CPR Touch XL, Steuereinheit Hauptmenü Justieren DPD1 freies Chlor Im ersten Schritt der DPD1 Justierung werden drei Abbildungen nacheinander eingeblendet. Es wird beispielhaft die Vorgehensweise einer DPD1 Messung mittels einem Photometer und Tablettenmessung dargestellt. Die genaue Vorgehensweise entnehmen Sie bitte der Bedienungsanleitung Ihrer Messeinrichtung! Da die Messung des freien Chlors mit einer gewissen Ungenauigkeit behaftet ist (ca. -
Seite 47: Hauptmenü Justieren Mv Redox
CPR Touch XL, Steuereinheit Hauptmenü Justieren mV Redox Es gibt zwei sich grundsätzlich unterscheidende Redox- Elek- trodentypen. Einmal die gewöhnliche Redox-Einstabmess- kette (Elektrode mit Glasschaft) und die von WDT bevor- zugte ½“ Redox-Elektrode. Wählen Sie den eingesetzten Elektrodentyp aus. Die Justierungen sind graphisch mit Hilfstexten ausgeführt. -
Seite 48: Wartung, Pflege, Störung
CPR Touch XL, Steuereinheit Wartung, Pflege, Störung 7.1 Gerätewartung Es wird empfohlen, für eine regelmäßige Wartung eine Fachfirma zu beauftragen. Alle notwendigen Wartungs- und Reparaturarbeiten dürfen nur von qualifiziertem Personal einer Fachfirma durchgeführt werden. Erforderliche Ersatzteile können Sie über den Fach- handel beziehen. -
Seite 49: Bezugs- Gegen- Kombielektrode
CPR Touch XL, Steuereinheit Elektroden-Reiniger (Diaphragmareiniger) gereinigt werden. Hierfür wird der Glasschaft der pH-Elektrode für einige Minuten in den Elektrodenreiniger getaucht. ACHTUNG! Bei jeglichen Arbeiten an der pH-Elektrode ist darauf zu achten, dass weder der Schraubsteckkopf der Elektrode noch der Stecker des Elektrodenkabels mit Feuchtigkeit in Berührung kommt! Schon geringste Feuchtigkeit im Elektrodenkopf kann zu einer Verfäl- schung des Messwertes führen bis hin zum vorzeitigen Ausfall der... -
Seite 50: Gehäuse Öffnen Und Schließen
CPR Touch XL, Steuereinheit 7.1.8 Gehäuse öffnen und schließen GEFAHR! Lebensgefahr durch hohe Spannung. Alle elektrischen Arbeiten am Gerät dürfen nur durch ausgebildete Elektrofachkräfte unter Be- rücksichtigung der geltenden Sicherheitsbestimmungen ausgeführt werden! Sicherungen im Inneren des Steuergehäuses dürfen nur durch ein- gewiesenes, fachkundiges Personal gewechselt werden. - Seite 51 CPR Touch XL, Steuereinheit Anschließend muss zum Schließen des Ge- häuses, der Aufstellbügel nach hinten entsi- chert und der Deckel nach unten geschlos- sen werden. Jetzt müssen die oberen De- Press. ckellaschen entriegelt, und der Deckel nach hinten auf das Grundgehäuse geschoben Klick werden.
-
Seite 52: Störungsbeseitigung Tabelle Trennen Nach Gerät
CPR Touch XL, Steuereinheit 7.2 Störungsbeseitigung Tabelle trennen nach Gerät Tipp! Alle Störungen und Meldungen werden auf dem Touch-Screen in der IN-Liste angezeigt. Zusätzlich können sie im Event Log abge- fragt werden. Es können auch die Schalter oder Sensoren fehlerhaft sein und dadurch kein elektrisches Signal übertragen. - Seite 53 CPR Touch XL, Steuereinheit Nur bei Wandgeräten An der pH-Dosierpumpe hat Dosierschlauch der Pumpe prüfen und ggf. erneu- pH-Leckage ALARM: der Schlauchbruchsensor ange- ern; wenn dieser OK ist, dann das Dosierventil auf sprochen. Die PH-Dosierung Blockierung prüfen. wird gestoppt. An der Desinfektions-Dosier- Dosierschlauch der Pumpe prüfen und ggf.
-
Seite 54: Zeitüberschreitung Puffertankbefüllung Alarm
CPR Touch XL, Steuereinheit Nur bei Option Puffertank Die Befüllung startet. Das Dosiergerät beginnt mit der Erzeugung der Puffertankbefüllung Chlorlösung. Start MELDUNG: Die Befüllung stoppt. Der Nachspülzyklus startet, danach stoppt das Puffertankbefüllung Dosiergerät die Erzeugung der Chlorlösung. Stop MELDUNG: Der untere Steuerschalter zum Schalterfunktion überprüfen: Bei leerem Tank Niveau Puffertank Starten der Befüllung hat nicht... -
Seite 55: Außerbetriebnahme - Lagerung - Entsorgung
CPR Touch XL, Steuereinheit Außerbetriebnahme – Lagerung – Entsorgung 8.1 Allgemein Bei Außerbetriebnahme und Frostgefahr sind die Geräte komplett zu entleeren oder vor Frost zu schützen! 8.2 Außerbetriebnahme Wird das Gerät für längere Zeit (etwa ab 14 Tage) außer Betrieb genommen, so sind folgende Arbeiten durchzuführen. -
Seite 56: Dokumente
CPR Touch XL, Steuereinheit Dokumente 9.1 Konformitätserklärung Siehe Betriebsanleitung Teil 1 zum entsprechenden Dosiergerät. 9.2 Klemmpläne GEFAHR! Lebensgefahr durch hohe Spannung. Alle elektrischen Arbeiten am Gerät dürfen nur durch ausgebildete Fachkräfte unter Berücksich- tigung der geltenden Sicherheitsbestimmungen ausgeführt werden! Innere Sicherungen dürfen nur bei unterbrochener und gegen Wi- dereinschalten gesicherter Spannung erneuert werden! Index: 03 Änderungsdatum: 22.06.2022 BA-Nr.: BA MR 001-03 Steuereinheit CPR Touch XL DE.docx... -
Seite 57: Klemmplan Netzteil Für Gerät 2S
CPR Touch XL, Steuereinheit Klemmplan Netzteil für Gerät 2S 9.2.1 GEFAHR! Lebensgefahr durch hohe Spannung. Alle elektrischen Arbeiten am Gerät dürfen nur durch ausgebildete Fachkräfte unter Berücksich- tigung der geltenden Sicherheitsbestimmungen ausgeführt werden! Innere Sicherungen dürfen nur bei unterbrochener und gegen wi- dereinschalten gesicherter Spannung erneuert werden! Sicherung im Gehäuse der Steuerung (von außen zugänglich) Sicherungen... -
Seite 58: Klemmplan I/O Board Für Gerät 2S
CPR Touch XL, Steuereinheit Klemmplan I/O Board für Gerät 2S 9.2.2 Die Abbildung zeigt die angeschlossenen Sensoren bzw. Verbraucher der Geräteversion 2S (mit zwei Schlauchpumpen). Sicherungen Stromstärke Sicherungs- Art Funktion 315mA träge Mikrosicherung Ausgang Desinfektion 24V, SL08 315mA träge Mikrosicherung Ausgang pH-Korrektur 24V, SL08 Index: 03 Änderungsdatum: 22.06.2022 BA-Nr.: BA MR 001-03 Steuereinheit CPR Touch XL DE.docx... -
Seite 59: Der Messverstärker
CPR Touch XL, Steuereinheit 9.2.3 Der Messverstärker Messverstärker Der Messverstärker ist aus mehreren Platinen aufgebaut. MV_CPRT_PR_Cl (Klemme 8-polig) Auf der Basisplatine MV_CPRT_V1.1 befinden sich der Messumformer für Temperatur und Druckmessung. Sie dient auch zur Aufnahme der beiden Messumformer MV_pR und MV_Cl. = frei 4 + 5 = Temperaturfühler 1 ... -
Seite 60: Klemmplan Netzteil Mit Anschluss An Die Io-Platine Für Gerät Gr 10-Cpr
CPR Touch XL, Steuereinheit Klemmplan Netzteil mit Anschluss an die IO-Platine für Gerät GR 10-CPR 9.2.4 Sicherungen Stromstärke Sicherungs- Art Funktion 3,15A träge 5 x 20mm Hauptsicherung Steuergehäuse 1,0A träge 5 x 20mm Primärsicherung Index: 03 Änderungsdatum: 22.06.2022 BA-Nr.: BA MR 001-03 Steuereinheit CPR Touch XL DE.docx Seite 60 von 70... -
Seite 61: Klemmplan I/O-Platine Schwimm 8 Für Gerät Gr 10-Cpr
CPR Touch XL, Steuereinheit Klemmplan I/O-Platine SCHWIMM 8 für Gerät GR 10-CPR 9.2.5 Index: 03 Änderungsdatum: 22.06.2022 BA-Nr.: BA MR 001-03 Steuereinheit CPR Touch XL DE.docx Seite 61 von 70... -
Seite 62: Klemmplan Netzteil Mit Anschluss An Die I/O Platine Für Gerät Gr 45/100-Cpr
CPR Touch XL, Steuereinheit Klemmplan Netzteil mit Anschluss an die I/O Platine für Gerät GR 45/100-CPR 9.2.6 Sicherung im Gehäuse der Steuerung (von außen zugänglich) Sicherungen Stromstärke Sicherungs- Art Funktion 6,3 A 5 x 20 mm Primärsicherung Netzzuleitung Sicherungen auf dem Netzteil Sicherungen Stromstärke Sicherungs- Art... -
Seite 63: Klemmplan I/O Platine Schwimm 8 Für Gerät Gr 45/100-Cpr
CPR Touch XL, Steuereinheit Klemmplan I/O Platine SCHWIMM 8 für Gerät GR 45/100-CPR 9.2.7 Index: 03 Änderungsdatum: 22.06.2022 BA-Nr.: BA MR 001-03 Steuereinheit CPR Touch XL DE.docx Seite 63 von 70... -
Seite 64: Klemmplan Puffertank Schwimm 8 Für Die Geräte Gr 10-Cpr Und Gr 45/100-Cpr
CPR Touch XL, Steuereinheit Klemmplan Puffertank SCHWIMM 8 für die Geräte GR 10-CPR und GR 45/100-CPR 9.2.8 Index: 03 Änderungsdatum: 22.06.2022 BA-Nr.: BA MR 001-03 Steuereinheit CPR Touch XL DE.docx Seite 64 von 70... -
Seite 65: Inbetriebnahmeprotokoll
CPR Touch XL, Steuereinheit Inbetriebnahmeprotokoll Inbetriebnahmeprotokoll siehe Betriebsanleitung Teil 1 Dosiertechnik, zum entsprechenden Dosiergerät. Betriebsdatenblatt Bei einem „Firmware-Update“ werden alle Parameter auf Werkseinstellung zurückgesetzt. Nach einem „Update“ müssen deshalb alle Parameter überprüft und wieder an das Becken angepasst werden. Daher empfehlen wir die eingestellten beckenspezifischen Parameter in diese Liste einzutragen. - Seite 66 CPR Touch XL, Steuereinheit 10 Param. mV–Redox ECO - Schwellwert 750mV 700 - 800mV - Alarm low 600mV 400 – 900mV - Alarm high 800mV 500 – 990mV 11 Parameter Zeiten ECO Montag --:-- --:-- 00:00 -> 24:00 Montag --:-- --:-- 00:00 ->...
- Seite 67 CPR Touch XL, Steuereinheit Betriebsdatenblatt, --Kopiervorlage-- Kopieren Sie das leere Betriebsdatenblatt vor dem Ausfüllen! Menü Einstellungen Werkseinstellung Einstellbereiche Step bei Inbetriebnahme Optimiert bei Betrieb 1 Parameter pH Datum: Datum: - Alarm low 4.0 – 8.0 0.05 - P-Bereich 0.50 0.10 – 1.00 0.05 - Sollwert 7.0 pH...
- Seite 68 CPR Touch XL, Steuereinheit 11 Parameter Zeiten ECO Montag --:-- --:-- 00:00 -> 24:00 Montag --:-- --:-- 00:00 -> 24:00 Montag --:-- --:-- 00:00 -> 24:00 Montag --:-- --:-- 00:00 -> 24:00 Dienstag --:-- --:-- 00:00 -> 24:00 Dienstag --:-- --:-- 00:00 ->...
-
Seite 69: Wartungsprotokoll - Warum Dann Hier Eine Seite
CPR Touch XL, Steuereinheit Wartungsprotokoll Wartungsprotokoll siehe Betriebsanleitung Teil 1 Dosiertechnik, zum entsprechenden Dosiergerät. Ersatzteilliste, Verschleißteilliste, Verbrauchsmaterial Nachfolgend aufgeführte Ersatz- und Verschleißteile erhalten Sie über Ihren Fachhändler. Bitte geben Sie bei Ihren Bestellungen immer die genaue Produktbezeichnung und die Geräteseriennummer mit an. Die Geräteseriennummer finden Sie auf dem Gehäuse der Steuerung. -
Seite 70: Anlagen
CPR Touch XL, Steuereinheit 10 Anlagen Eigene Notizen Die nachfolgenden Zeilen bieten Platz für eigene Notizen, wie z.B. durchgeführte Servicearbeiten bzw. Sonderausführungen, Erweiterungen oder Geräteumbauten. Index: 03 Änderungsdatum: 22.06.2022 BA-Nr.: BA MR 001-03 Steuereinheit CPR Touch XL DE.docx Seite 70 von 70...
