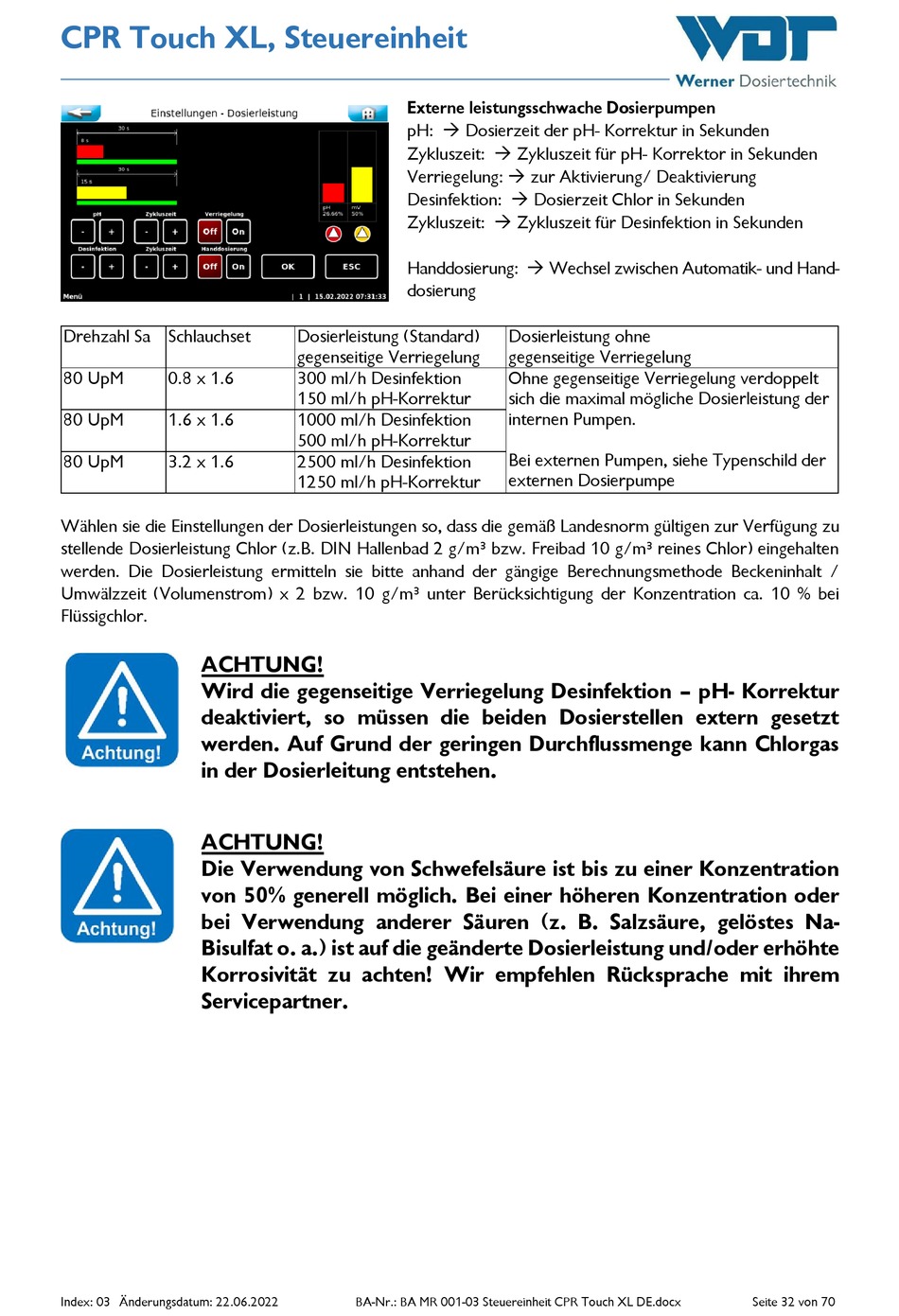

CPR Touch XL, Steuereinheit
Drehzahl Sa Schlauchset
80 UpM
0.8 x 1.6
80 UpM
1.6 x 1.6
80 UpM
3.2 x 1.6
Wählen sie die Einstellungen der Dosierleistungen so, dass die gemäß Landesnorm gültigen zur Verfügung zu
stellende Dosierleistung Chlor (z.B. DIN Hallenbad 2 g/m³ bzw. Freibad 10 g/m³ reines Chlor) eingehalten
werden. Die Dosierleistung ermitteln sie bitte anhand der gängige Berechnungsmethode Beckeninhalt /
Umwälzzeit (Volumenstrom) x 2 bzw. 10 g/m³ unter Berücksichtigung der Konzentration ca. 10 % bei
Flüssigchlor.
ACHTUNG!
Wird die gegenseitige Verriegelung Desinfektion – pH- Korrektur
deaktiviert, so müssen die beiden Dosierstellen extern gesetzt
werden. Auf Grund der geringen Durchflussmenge kann Chlorgas
in der Dosierleitung entstehen.
ACHTUNG!
Die Verwendung von Schwefelsäure ist bis zu einer Konzentration
von 50% generell möglich. Bei einer höheren Konzentration oder
bei Verwendung anderer Säuren (z. B. Salzsäure, gelöstes Na-
Bisulfat o. a.) ist auf die geänderte Dosierleistung und/oder erhöhte
Korrosivität zu achten! Wir empfehlen Rücksprache mit ihrem
Servicepartner.
Index: 03 Änderungsdatum: 22.06.2022
Externe leistungsschwache Dosierpumpen
pH: Dosierzeit der pH- Korrektur in Sekunden
Zykluszeit: Zykluszeit für pH- Korrektor in Sekunden
Verriegelung: zur Aktivierung/ Deaktivierung
Desinfektion: Dosierzeit Chlor in Sekunden
Zykluszeit: Zykluszeit für Desinfektion in Sekunden
Handdosierung: Wechsel zwischen Automatik- und Hand-
dosierung
Dosierleistung (Standard)
gegenseitige Verriegelung
300 ml/h Desinfektion
150 ml/h pH-Korrektur
1000 ml/h Desinfektion
500 ml/h pH-Korrektur
2500 ml/h Desinfektion
1250 ml/h pH-Korrektur
BA-Nr.: BA MR 001-03 Steuereinheit CPR Touch XL DE.docx
Dosierleistung ohne
gegenseitige Verriegelung
Ohne gegenseitige Verriegelung verdoppelt
sich die maximal mögliche Dosierleistung der
internen Pumpen.
Bei externen Pumpen, siehe Typenschild der
externen Dosierpumpe
Seite 32 von 70
