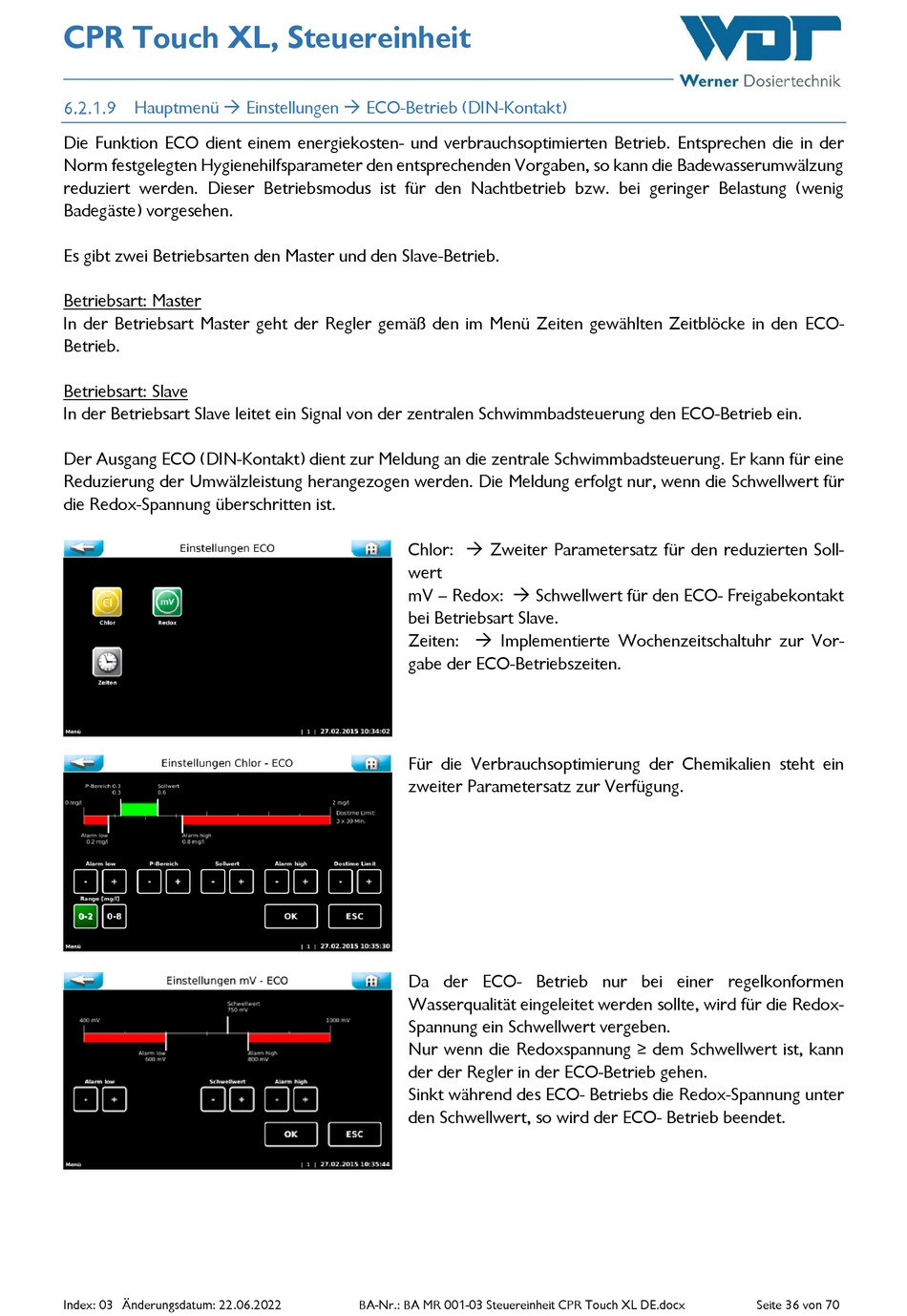

CPR Touch XL, Steuereinheit
Hauptmenü Einstellungen ECO-Betrieb (DIN-Kontakt)
Die Funktion ECO dient einem energiekosten- und verbrauchsoptimierten Betrieb. Entsprechen die in der
Norm festgelegten Hygienehilfsparameter den entsprechenden Vorgaben, so kann die Badewasserumwälzung
reduziert werden. Dieser Betriebsmodus ist für den Nachtbetrieb bzw. bei geringer Belastung (wenig
Badegäste) vorgesehen.
Es gibt zwei Betriebsarten den Master und den Slave-Betrieb.
Betriebsart: Master
In der Betriebsart Master geht der Regler gemäß den im Menü Zeiten gewählten Zeitblöcke in den ECO-
Betrieb.
Betriebsart: Slave
In der Betriebsart Slave leitet ein Signal von der zentralen Schwimmbadsteuerung den ECO-Betrieb ein.
Der Ausgang ECO (DIN-Kontakt) dient zur Meldung an die zentrale Schwimmbadsteuerung. Er kann für eine
Reduzierung der Umwälzleistung herangezogen werden. Die Meldung erfolgt nur, wenn die Schwellwert für
die Redox-Spannung überschritten ist.
Index: 03 Änderungsdatum: 22.06.2022
Chlor: Zweiter Parametersatz für den reduzierten Soll-
wert
mV – Redox: Schwellwert für den ECO- Freigabekontakt
bei Betriebsart Slave.
Zeiten: Implementierte Wochenzeitschaltuhr zur Vor-
gabe der ECO-Betriebszeiten.
Für die Verbrauchsoptimierung der Chemikalien steht ein
zweiter Parametersatz zur Verfügung.
Da der ECO- Betrieb nur bei einer regelkonformen
Wasserqualität eingeleitet werden sollte, wird für die Redox-
Spannung ein Schwellwert vergeben.
Nur wenn die Redoxspannung ≥ dem Schwellwert ist, kann
der der Regler in der ECO-Betrieb gehen.
Sinkt während des ECO- Betriebs die Redox-Spannung unter
den Schwellwert, so wird der ECO- Betrieb beendet.
BA-Nr.: BA MR 001-03 Steuereinheit CPR Touch XL DE.docx
Seite 36 von 70
