Das sichere AS-Interface-System ist für Sicherheitsanwendungen bis Kategorie 4 nach
EN 954-1 vorgesehen. Es ist ein Mischbetrieb von AS-i-Standardkomponenten und
sicherheitsgerichteten AS-i-Komponenten möglich.
Eine ausführliche Beschreibung der sicheren AS-i-Übertragung finden Sie in der
Anschluss- und Betriebsanleitung des AS-i Sicherheitsmonitors Kapitel 11.
1.6.1 Der AS-i Sicherheitsmonitor
Der AS-i-Sicherheitsmonitor überwacht innerhalb eines AS-i-Systems, entsprechend
der vom Anwender per Konfigurationssoftware angegebenen Konfiguration, die ihm
zugeordneten sicherheitsgerichteten AS-i Slaves. Je nach Gerätevariante stehen bis
zu zwei abhängige oder unabhängige Freigabekreise mit Schützkontrolle zur Verfü-
gung. Im Fall einer Stopp-Anforderung oder eines Defektes schaltet der AS-i-
Sicherheitsmonitor im Schutzbetrieb das System mit einer Reaktionszeit von maximal
40 ms bei System-Vollausbau sicher ab. Es ist dabei möglich, bis zu 31 sicherheitsge-
richtete AS-i Slaves in ein System einzubinden.
a
i
j
a
SPS/Steuerung mit AS-i Master
b
Standard-Modul
c
AS-i Sicherheitsmonitor
d
NOT-AUS-Taster mit integrierter
AS-i-Schnittstelle
e
Sicheres AS-i Eingangsmodul
f
Positionsschalter mit integrierter
AS-i-Schnittstelle

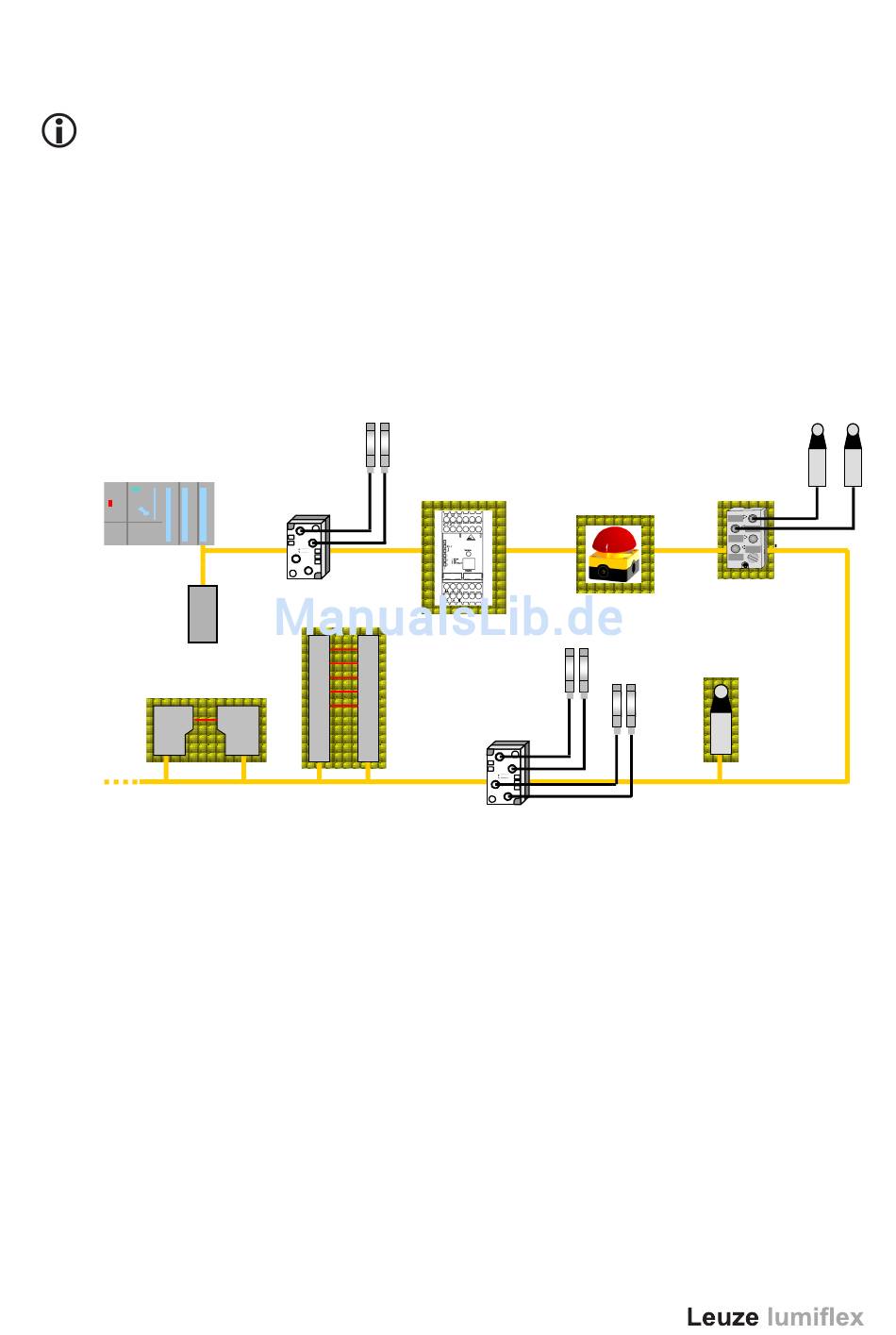

Abb. 1-1:
Innerhalb eines AS-i-Systems können mehrere AS-i-Sicherheitsmonitore eingesetzt
werden. Ein sicherheitsgerichteter AS-i Slave kann dabei von mehreren AS-i-Sicher-
heitsmonitoren überwacht werden.
1.6.2 Der sicherheitsgerichtete AS-i Slave
Die sicherheitsgerichteten Informationen des AS-i Slave werden über den nicht
sicherheitsgerichteten Übertragungskanal des Standard AS-i übertragen. Für die
sicherheitsgerichtete Übertragung gilt dabei derselbe Übertragungsmechanismus wie
6
b
h
Sicherheits- und Standard-Komponenten in einem AS-i-Netzwerk
ROBUST/AS-i
c
d
g
g
Standard-Modul
h
Mehrstrahl-Sicherheits-
Lichtschranke mit integrierter AS-i-
Schnittstelle
i
AS-i Netzteil
j
Sicherheits-Lichtschranke mit
integrierter AS-i-Schnittstelle
e
f
