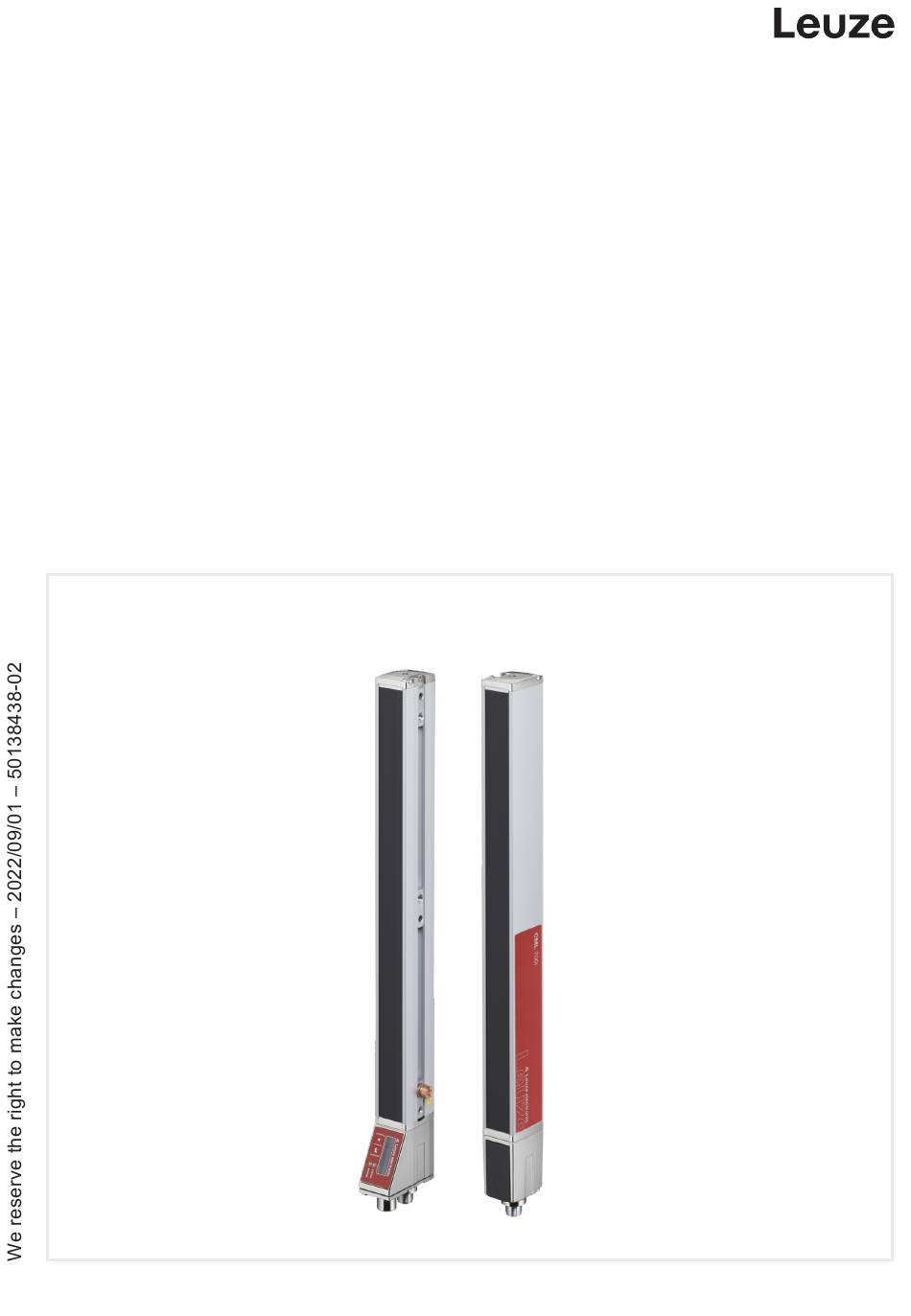

Lichtvorhänge CML 700i
CML 700i light curtains
Rideaux lumineux CML 700i
Cortine fotoelettriche CML 700i
Cortinas ópticas CML 700i
Cortinas de luz CML 700i
光幕 CML700i
CML 720i
CML 720i EX
CML 730i
Leuze electronic GmbH + Co. KG
In der Braike 1 73277 Owen Tel.: +49 7021 573-0
info@leuze.com
•
www.leuze.com
Inhaltsverzeichnis
Verwandte Anleitungen für Leuze CML 720i
Inhaltszusammenfassung für Leuze CML 720i
- Seite 1 Cortine fotoelettriche CML 700i Cortinas ópticas CML 700i Cortinas de luz CML 700i 光幕 CML700i CML 720i CML 720i EX CML 730i Leuze electronic GmbH + Co. KG In der Braike 1 73277 Owen Tel.: +49 7021 573-0 info@leuze.com • www.leuze.com...
- Seite 5 PWR IN/OUT...
- Seite 6 BUS IN PWR IN/Digital IO...
-
Seite 8: Sicherheit
Sicherheit Der vorliegende Lichtvorhang ist unter Beachtung der geltenden Sicherheitsnor- men entwickelt, gefertigt und geprüft worden. Bestimmungsgemäße Verwendung Lichtvorhänge der Baureihe CML 700i sind optoelektronische Sensoren zur opti- schen und berührungslosen Erfassung oder Vermessung von Objekten. Einsatzgebiete Die Lichtvorhänge der Baureihe CML 700i sind insbesondere für folgende Ein- satzgebiete konzipiert: –... -
Seite 9: Übersicht
Haftungsausschluss Die Leuze electronic GmbH + Co. KG haftet nicht in folgenden Fällen: – Das Gerät wird nicht bestimmungsgemäß verwendet. – Vernünftigerweise vorhersehbare Fehlanwendungen werden nicht berück- sichtigt. – Montage und elektrischer Anschluss werden nicht sachkundig durchgeführt. – Veränderungen (z. B. bauliche) am Gerät werden vorgenommen. - Seite 10 Funktionsklasse Sender (Transmitter) Empfänger (Receiver) Strahlabstand [mm] Messfeldlänge abhängig vom Strahlabstand [mm] (Siehe Tabelle) 2880 Anschlussausstattung (Separat für Sender und Empfänger bestellbar) Axialer Steckerabgang Rückseitiger Steckerabgang Seitlicher Steckerabgang Schnittstelle (Nur in Verbindung mit Empfänger, Funktionsklasse R) IO-Link CANopen PROFIBUS PROFINET Analoger Ausgang 4 mA … 20 mA und 0 V … 10 V RS485 Modbus Optionen...
- Seite 11 Messfeldlänge und Strahlabstand Strahlabstand [mm] 1600 2320 1600 1590 1680 2400 1760 1750 1040 1760 2560 1920 1910 1120 1840 2640 2080 2070 1250 1200 1920 2720 2240 2230 1570 1280 2000 2800 2400 2390 1890 1360 2080 2880 1120 2560 1110 2550...
-
Seite 12: Technische Zeichnungen
Die Konfiguration findet dann über die Konfigurations-Software Sensor Studio statt. Software herunterladen Ä Rufen Sie die Leuze Homepage auf: www.leuze.com Ä Geben Sie als Suchbegriff die Typenbezeichnung oder die Artikelnummer des Geräts ein. Ä Die Konfigurations-Software finden Sie auf der Produktseite des Geräts unter der Registerkarte Downloads . -
Seite 13: Elektrischer Anschluss
CML 700i mit PROFINET Alle Maße in mm Empfänger Sender Gewinde M6 Profillänge Messfeldlänge Strahlabstand Gerät mit Strahlabstand 5 mm; G = 2,5 mm Power In/Out + Senderverbindung PROFINET BUS IN-Anschluss PROFINET BUS OUT-Anschluss Verbindung zum Empfänger Befestigungsnut Gewinde M6 Gerät mit Strahlabstand 10, 20, 40 mm;... - Seite 14 CML 700i mit IO-Link- oder Analog-Schnittstelle A Receiver (R) = Empfänger B Transmitter (T) = Sender C Anschlussleitung (M12-Buchse, 8-polig) D Synchronisationsleitung (M12-Stecker/Buchse, 5-polig) E PWR IN/OUT Anschließen Ä Schließen Sie den X2-Anschluss mit der Synchronisationsleitung an den X3- Anschluss an. Ä...
- Seite 15 PIN X2/X3 – Sender bzw. Empfänger SHD: FE-Funktionserde, Schirm VIN: +24 V DC Versorgungsspannung GND: Masse (0 V) RS 485 Tx+: Synchronisation RS 485 Tx-: Synchronisation PIN (X1) X1 – Logik und Power am Empfänger PIN (X3) X3 – Anschluss an Sender VIN: +24 V DC Versorgungsspannung IO 1: Ein-/Ausgang (konfigurierbar) GND: Masse (0 V)
- Seite 16 CML 700i mit Analog-Schnittstelle PIN X1 – Logik und Power am Empfänger VIN: +24 V DC Versorgungsspannung IO 1: Ein-/Ausgang (konfigurierbar) Werkeinstellungen: Teacheingang GND: Masse (0 V) C/Q: IO-Link Kommunikation IO 2: Ein-/Ausgang (konfigurierbar) Werkeinstellungen: Triggereingang 0 … 10 V: Analoger Spannungsausgang 4 … 20 mA: Analoger Stromausgang AGND: Bezugspotenzial Analogausgang PIN X2/X3 –...
- Seite 17 CML 700i mit RS485-, CANopen- oder PROFIBUS-Schnittstelle. A BUS IN B BUS OUT C Transmitter (T) = Sender D PWR IN/Digital IO E Y-Anschlussleitung und Synchronisationsleitung (M12-Buchse/Stecker, 8-po- lig/5-polig) F Receiver (R) = Empfänger G Y-Feldbusleitung (M12-Stecker/Buchse, 5-polig) Anschließen Ä Schließen Sie den X2-Anschluss mit der Synchronisationsleitung an den X3- Anschluss an.
- Seite 18 CML 700i mit CANopen-Schnittstelle PIN (X1) X1 – Logik und Power am Empfänger PIN (X3) X3 – Anschluss an Sender VIN: +24 V DC Versorgungsspannung IO 1: Ein-/Ausgang (konfigurierbar) GND: Masse (0 V) C/Q: IO-Link Kommunikation IO 2: Ein-/Ausgang (konfigurierbar) RS 485 Tx-: Synchronisation RS 485 Tx+: Synchronisation SHD: FE-Funktionserde, Schrim PIN X1 –...
- Seite 19 CML 700i mit PROFIBUS-Schnittstelle PIN (X1) X1 – Logik und Power am Empfänger PIN (X3) X3 – Anschluss an Sender VIN: +24 V DC Versorgungsspannung IO 1: Ein-/Ausgang (konfigurierbar) GND: Masse (0 V) C/Q: IO-Link Kommunikation IO 2: Ein-/Ausgang (konfigurierbar) RS 485 Tx-: Synchronisation RS 485 Tx+: Synchronisation SHD: FE-Funktionserde, Schrim PIN X1 –...
- Seite 20 CML 700i mit PROFINET-Schnittstelle Receiver (R) = Empfänger Transmitter (T) = Sender Y-Anschluss- und Synchronisationsleitung (M12-Buchse/Stecker, 8-polig/5- polig) BUS IN Anschlussleitung auf offenes Ende oder BUS IN Anschlussleitung auf RJ-45 PROFINET BUS OUT Anschlussleitung (BUS IN/BUS OUT) X1/X3-Anschlussbelegung PIN (X1) X1 – Logik und Power am Empfänger, sowie Anschluss an PIN (X3) Sender VIN: +24 V DC Versorgungsspannung...
- Seite 102 X2A/X2B 引线布局 引脚 X2A – PROFINET BUS IN / X2B – PROFINET BUS OUT TDO+：发送数据 + RDO+：接收数据 + TDO-：发送数据 - RDO-：接收数据 -...
