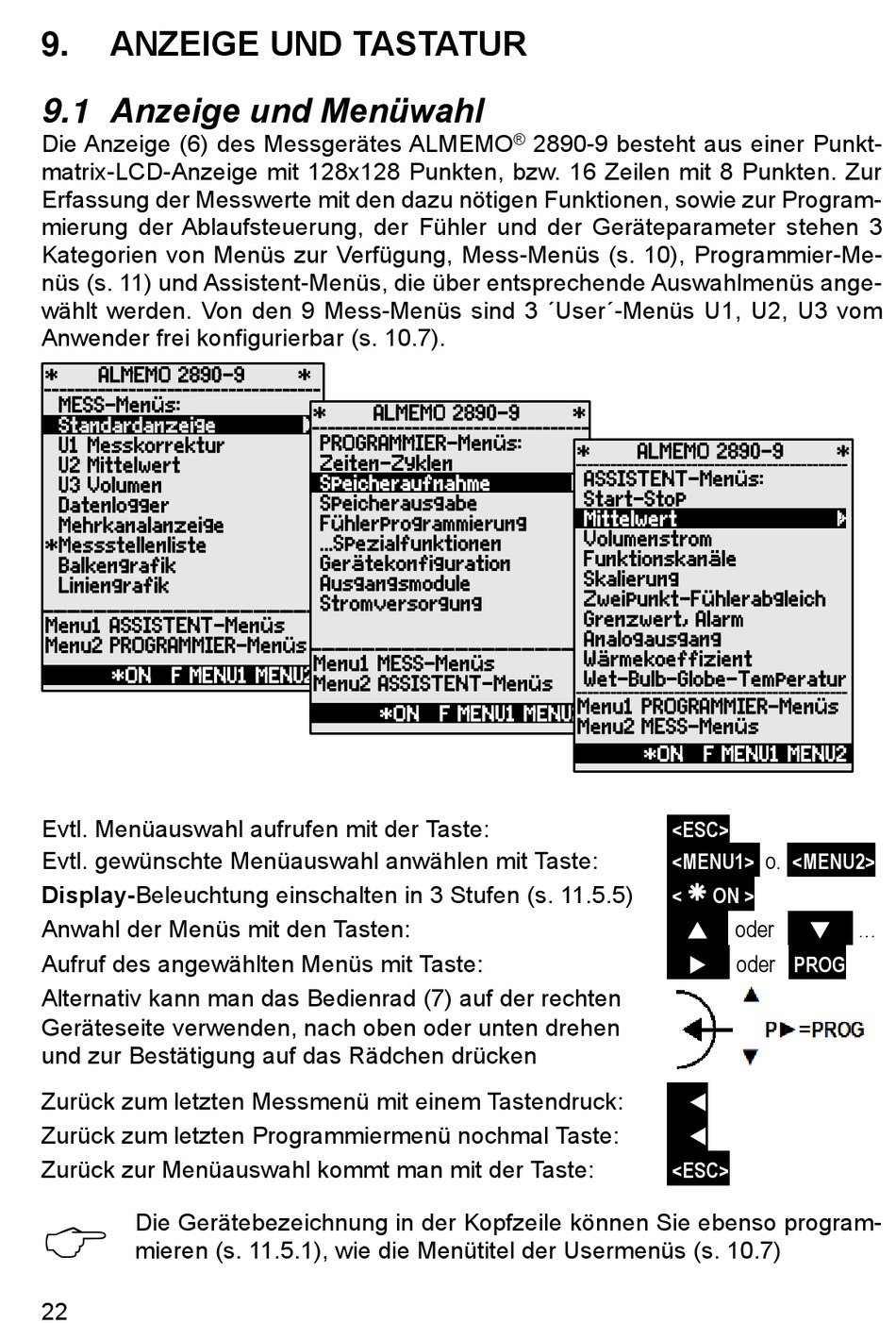

ANZEIGE UND TASTATUR
9.
9.1 Anzeige und Menüwahl
Die Anzeige (6) des Messgerätes ALMEMO
matrix-LCD-Anzeige mit 128x128 Punkten, bzw. 16 Zeilen mit 8 Punkten. Zur
Erfassung der Messwerte mit den dazu nötigen Funktionen, sowie zur Program-
mierung der Ablaufsteuerung, der Fühler und der Geräteparameter stehen 3
Kategorien von Menüs zur Verfügung, Mess-Menüs (s. 10), Programmier-Me-
nüs (s. 11) und Assistent-Menüs, die über entsprechende Auswahlmenüs ange-
wählt werden. Von den 9 Mess-Menüs sind 3 ´User´-Menüs U1, U2, U3 vom
Anwender frei konfigurierbar (s. 10.7).
*
ALMEMO 2890-9
±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±
MESS-Menüs:
Standardanzeige
U1 Messkorrektur
U2 Mittelwert
U3 Volumen
Datenlogger
Mehrkanalanzeige
*Messstellenliste
Balkengrafik
Liniengrafik
_____________________
Menu1 ASSISTENT-Menüs
Menu2 PROGRAMMIER-Menüs
*ON F MENU1 MENU2
Evtl. Menüauswahl aufrufen mit der Taste:
Evtl. gewünschte Menüauswahl anwählen mit Taste:
Display-Beleuchtung einschalten in 3 Stufen (s. 11.5.5)
Anwahl der Menüs mit den Tasten:
Aufruf des angewählten Menüs mit Taste:
Alternativ kann man das Bedienrad (7) auf der rechten
Geräteseite verwenden, nach oben oder unten drehen
und zur Bestätigung auf das Rädchen drücken
Zurück zum letzten Messmenü mit einem Tastendruck:
Zurück zum letzten Programmiermenü nochmal Taste:
Zurück zur Menüauswahl kommt man mit der Taste:
Die Gerätebezeichnung in der Kopfzeile können Sie ebenso program-
mieren (s. 11.5.1), wie die Menütitel der Usermenüs (s. 10.7)
22
*
*
ALMEMO 2890-9
©
±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±
PROGRAMMIER-Menüs:
Zeiten-Zyklen
Speicheraufnahme
Speicherausgabe
Fühlerprogrammierung
...Spezialfunktionen
Gerätekonfiguration
Ausgangsmodule
Stromversorgung
____________________
Menu1 MESS-Menüs
Menu2 ASSISTENT-Menüs
*ON F MENU1 MENU2
®
2890-9 besteht aus einer Punkt-
*
*
ALMEMO 2890-9
±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±
ASSISTENT-Menüs:
©
Start-Stop
Mittelwert
Volumenstrom
Funktionskanäle
Skalierung
Zweipunkt-Fühlerabgleich
Grenzwert, Alarm
Analogausgang
Wärmekoeffizient
Wet-Bulb-Globe-Temperatur
±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±±
Menu1 PROGRAMMIER-Menüs
Menu2 MESS-Menüs
*ON F MENU1 MENU2
<ESC>
<MENU1>
<
<ESC>
*
©
o.
<MENU2>
ON >
oder
oder
PROG
...
