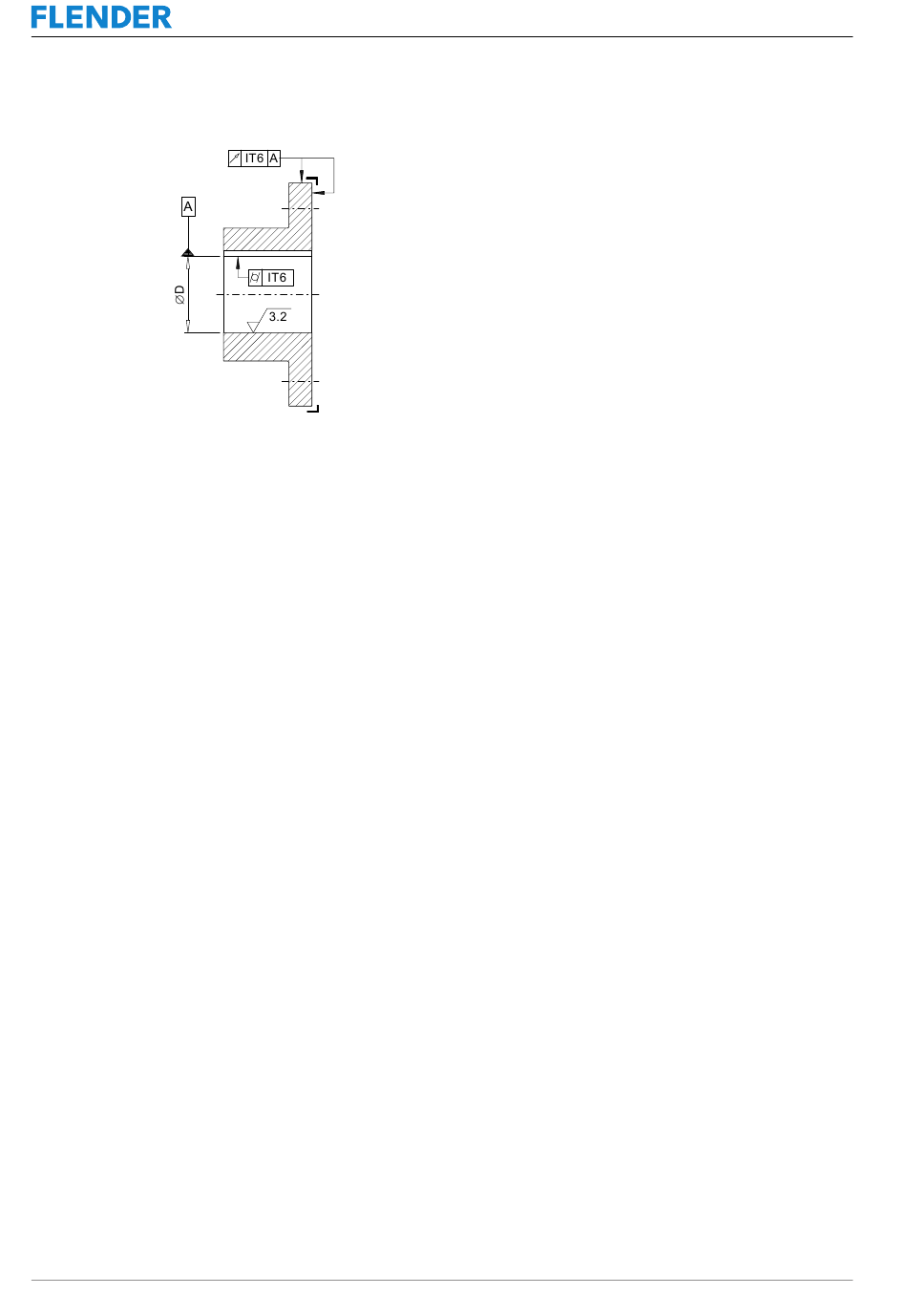

Bild 5-1: Toleranzen für Fertigbohrung in Kupplungsteil 1 (1) oder 2 (2)
5.1.2
Passfedernut einbringen
Anordnung der Passfedernut
Ordnen Sie die Passfedernut mittig zwischen zwei benachbarten Puffer-Aufnahmebohrun-
gen oder Bolzen-Aufnahmebohrungen an.
Anzuwendende Normen
• Wenn die Kupplung für übliche Betriebsbedingungen bestimmt ist, bringen Sie die Pass-
• Wenn die Kupplung für den Reversierbetrieb bestimmt ist, bringen Sie die Passfedernut
• Wenn Sie eine Passfedernut einbringen wollen, die nicht der DIN 6885/1 entspricht, hal-
5.1.3
Axiale Sicherung einbringen
Das Kupplungsteil wird durch eine Stellschraube oder eine Endscheibe gegen axiale Bewe-
gungen gesichert.
Wenn Sie eine Endscheibe verwenden wollen, halten Sie Rücksprache mit Flender.
Bei Verwendung einer Stellschraube beachten Sie Folgendes:
• Durchmesser und axiale Position der Gewindebohrung auf der Nabe
• Position der Gewindebohrung zur Passfedernut
• Auswahl der Stellschraube
Durchmesser und axiale Position der Gewindebohrung auf der Nabe
Die axiale Position der Gewindebohrung ist in der Nabenmitte.
M3600-02de
federnut nach DIN 6885/1 ISO JS9 ein.
nach DIN 6885/1 ISO P9 ein.
ten Sie Rücksprache mit Flender.
