Ihr Schnelleinstieg M400
Erste Schritte
Inbetriebnahme

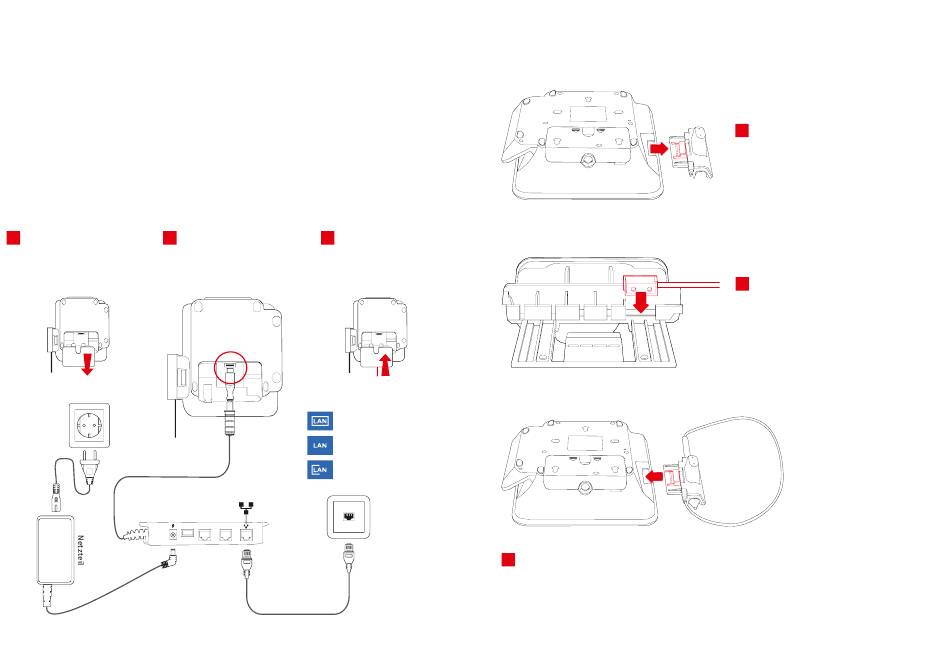

1. Anschlussplan
Schließen Sie zuerst Ihr Netzwerk/DSL an und überprüfen Sie Ihre Router-Anbindung.
Starten Sie danach mit dem Verbinden des Terminals mit dem Stecker des Multi-
portkabels. Schließen Sie das Multiportkabel an den Router an und verbinden Sie
dann das Netzteil mit dem Strom.
1 Eventuell vorhandene 2 Stecker von Multiportkabel
Schraube vor dem Abziehen einstecken
der Abdeckung lösen
Terminal-Unterseite
Stromnetz
Multiportkabel 1*
Kabelverbindung herstellen
* Beim Multiportkabel 2 reicht die Verbindung über das Ethernet-Kabel an das LAN.
4
3 Abdeckung aufsetzen und
einschieben (Schraube ein-
drehen)
Terminal-Unterseite Terminal-Unterseite
LAN-Anschluss
LAN-Verbindung steht
Keine LAN-Verbindung
Keine TCP/IP-Verbindung
Ihr Schnelleinstieg M400
Stifthalterung und Stift befestigen
LAN
TCP/IP (DSL) mit
Kassenanbindung
Der Stift kann nun in den Stifthalter eingeklickt werden. Die Stifthalterung
3
kann wieder an der Terminalunterseite eingeschoben und somit am Terminal
befestigt werden.
Drücken Sie den Hebel der Stift hal-
1
terung an der Terminalunterseite
nach unten, um diese vom Terminal
zu lösen.
Drehen Sie die Innenseite der Stift-
2
halterung zu sich und schieben Sie
das Ende des Stiftkabels von oben
nach unten ein.
