Montageanleitung

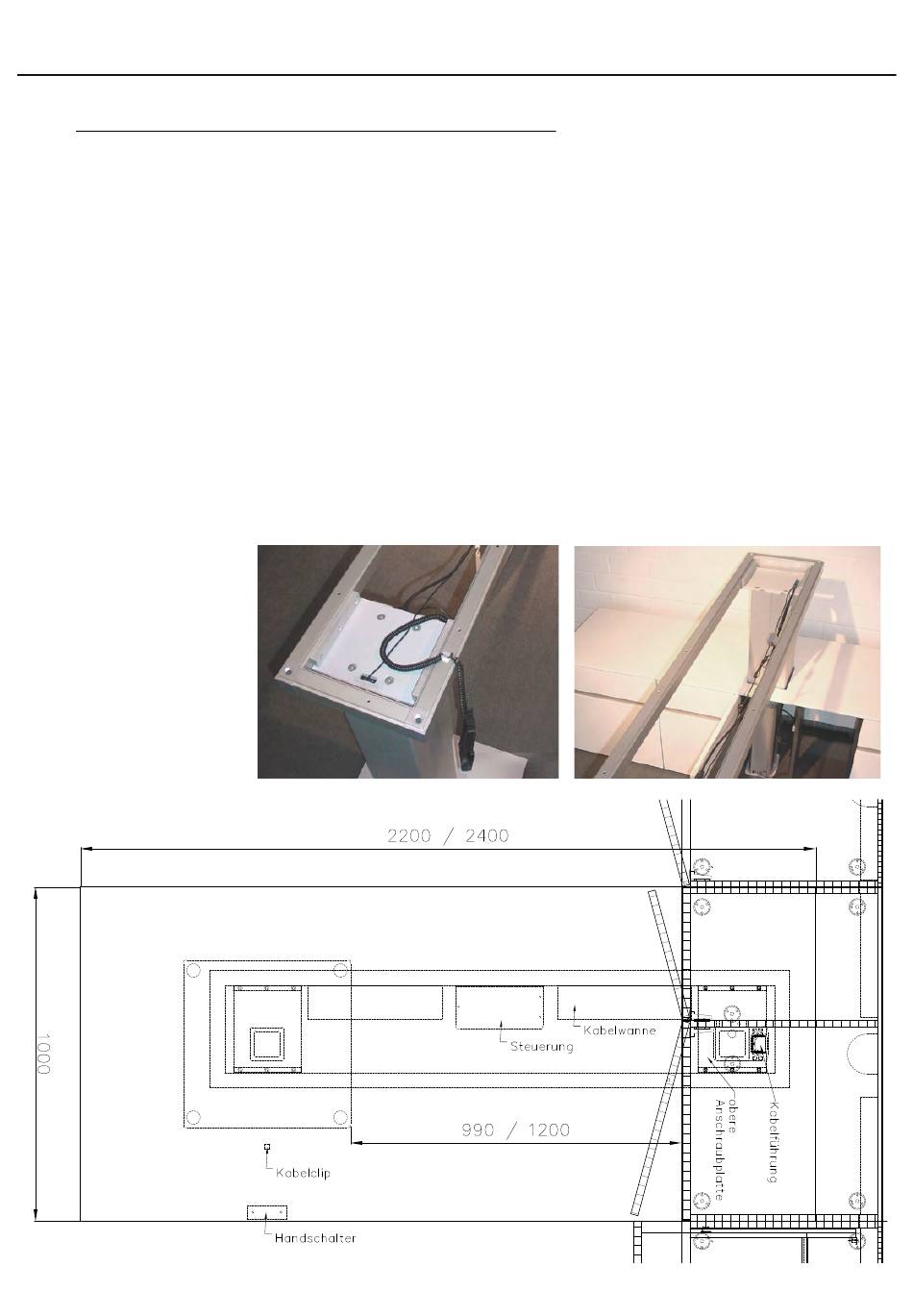

4. Montage
Vor der Montage bitte die Sicherheitshinweise lesen und beachten.
Hubsäulen-Container K39 und alle anderen Container aufstellen, ausrichten und verbinden.
• Auch die Gleiter direkt neben der Säule einbeziehen.
• Toolboard-Abdeckplatte auflegen und befestigen (M4x25 mm).
• Obere Stahlplatte der Toolboardsäule befestigen (4x M6x20 mm Flackkopfschraube)
• Senkrechte Kabelführung montieren (2x M4x6 mm)
• Stromzuführung und ggf. zusätzliche Kabel (RJ45 usw.) durch die Kabelführung führen und unten festkletten.
• Bei runtergefahrener Säule muß eine lockere Kabelschlaufe gebildet werden.
• Freistehende Säule positionieren und exakt ausrichten.
• Säulen testen, dazu die Säulen und den Handschalter mit der Steuerung verbinden.
• Stromkabel anschließen und Testfahrt vornehmen
• Zargenrahmen auflegen und zunächst nur mit 1 Säule verbinden (M6x20 Senkkopf)
• Durch Testfahrt prüfen, ob beide Säulen parallel hochfahren, ggf. ausrichten.
• Zargenrahmen auch mit 2. Säule verbinden (M6x20 Senkkopf)
• Tischplatte auflegen und verbinden (M6x60). Dabei Handschalterkabel durch entsprechenden Schlitz führen.
• Handschalter befestigen (M4x10).
• Kabelclips auf halber Strecke zwischen Handschalter und Zargenrahmen ankleben.
• Steuerungen und Kabelführungen einhängen, Kabel verstauen.
