MONTAGE DES LECKAGESCHUTZES
Der Einbaudrehflansch für den Leckageschutz ist mit Bajonettbohrungen ausgerüstet. Beim Leckage-
schutz sind die erforderliche Dichtung und die Schrauben vormontiert.
Die Schrauben nicht lösen!
/
Zunächst die Rohrleitung mit dem neu installierten Einbaudrehflansch spülen. Der Einbaudrehflansch
ist noch durch den schwarzen Montagedeckel verschlossen.
/
Anschließend das Wasser wieder absperren (am Haupthahn bzw. Absperrventil) und den schwarzen
Montagedeckel des Einbaudrehflanschs entfernen.
/
Die Köpfe der vier Zylinderschrauben M6×100 durch die Bajonettbohrungen am Einbaudrehflansch
stecken (siehe Abb. 4 I).
/
Den Leckageschutz im Uhrzeigersinn bis zum Anschlag drehen (siehe Abb. 4 II).
/
Die vier Zylinderschrauben M6×100 fest anziehen.
Das Anziehmoment (ca. 4 Nm) so wählen, dass die Dichtung schließt und der Leck-
ageschutz nicht beschädigt bzw. verspannt wird!
Das Profil der Profilflanschdichtung muss zum Einbaudrehflansch zeigen (siehe Abb. 3). Wird dies nicht
beachtet, kann es zu Undichtigkeiten und zum Austreten von Wasser kommen. Dabei können Wasser-
schäden an Haus und Einrichtung entstehen.
I

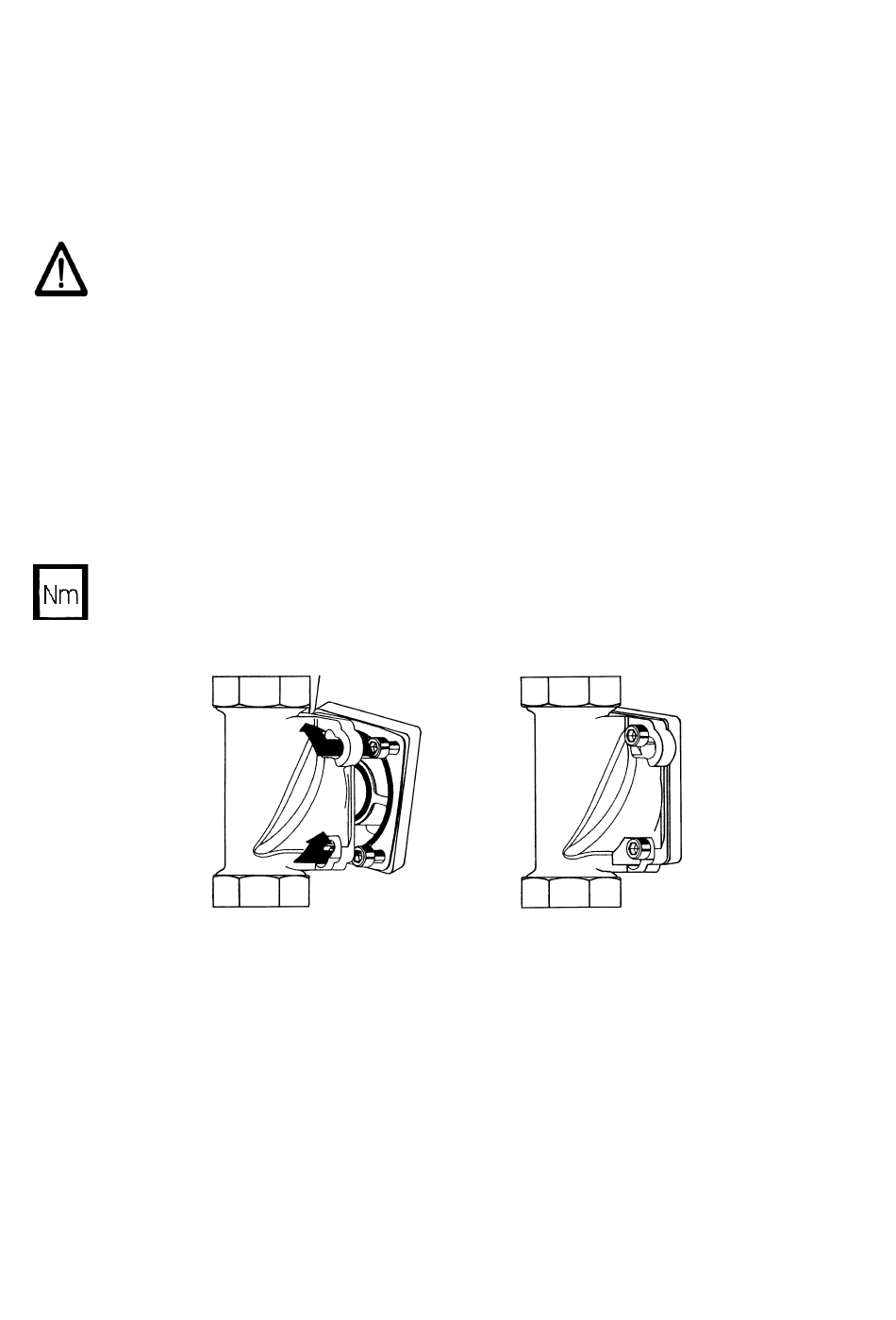

Abb. 4: Montage des Leckageschutzes
II
