3I
DAS BAUERGEBNIS
Schritt-für-Schritt-Bauanleitung
3I
1B
1C
3H
7
3

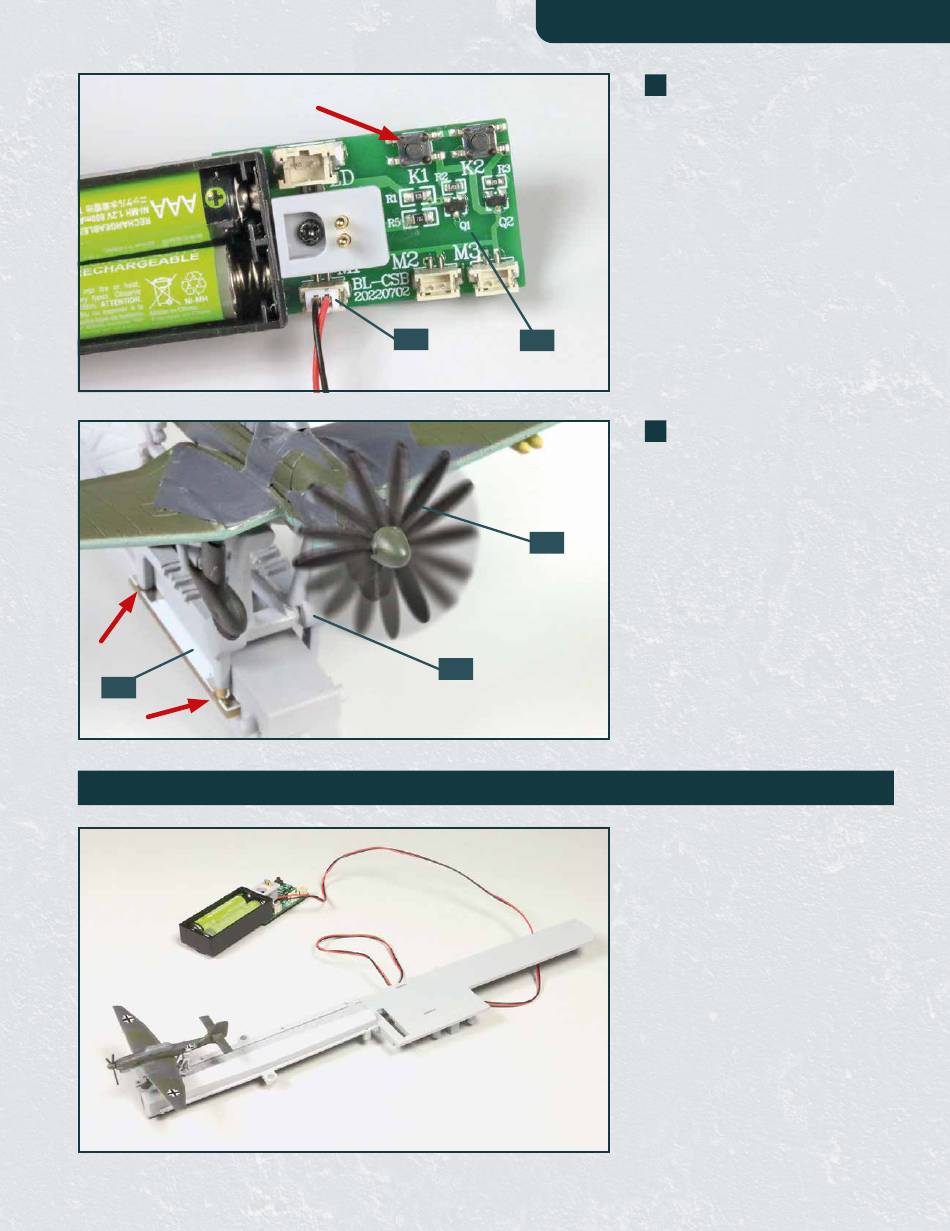

Legen Sie die Testplatine 1B auf Ihre
Arbeitsplatte. Verbinden Sie den
Stecker am Ende des Kabels 3I mit
dem Port „M1", wie abgebildet.
Drücken Sie nun den Knopf „K1", auf
den der Pfeil weist, fängt der Propeller
des Bordflugzeugs an zu rotieren.
4
Wenn der Schleuderschlitten 3H
korrekt auf der Katapult-Baugruppe
platziert ist, rotiert der Propeller 1C,
solange der Knopf „K1" auf der Platine
gedrückt wird. Ist dies nicht der Fall,
überprüfen Sie die Kontakt-Verbin-
dungen von 3H und 3I (Pfeile) sowie
die Kontakte an der Oberseite des
Schleuderschlittens mit den Gegen-
stücken im Flugzeugrumpf.
Das erste Katapult ist zusammengebaut.
Das Bordflugzeug wurde auf das Katapult
gesetzt, die Funktionsfähigkeit seines
Motors geprüft.
