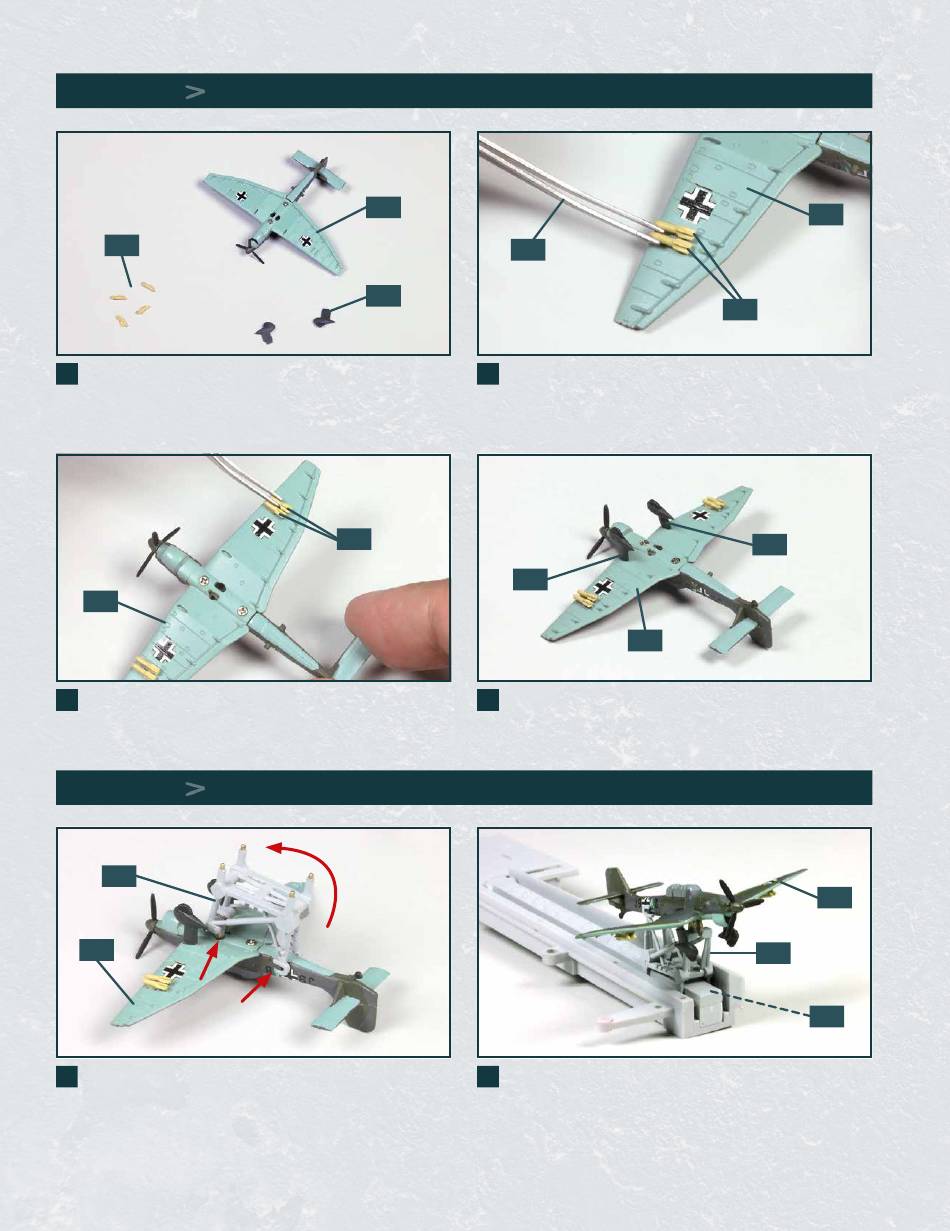

SCHRITT 3
Arbeiten am Bordflugzeug
3G
1
Legen Sie die vier Bomben 3G und die beiden Fahrwerksbeine
3J bereit. Nehmen Sie das Bordflugzeug 1E und positionieren
Sie es mit der Unterseite nach oben auf Ihrer Arbeitsplatte.
1E
3
Gleiches Spiel auf der Unterseite der Backbord-Tragfläche vom
Bordflugzeug 1E: Hier werden ebenfalls zwei Bomben 3G
festgeklebt, wie es das Foto zeigt.
SCHRITT 4
Propellertest auf dem Katapult
3H
1E
1
Nehmen Sie den Schleuderschlitten 3H und führen Sie die Bügel
auf beiden Seiten (rechter gerader Pfeil) um die Zapfen, die sich
auf beiden Rumpfseiten von 1E befinden. Kippen Sie 3H nach
vorne, sodass seine beiden Kontakte in den Aufnahmen an der
Rumpfunterseite von 1E sitzen (linker gerader Pfeil).
1E
3A
3J
2
Geben Sie jeweils einen winzigen Tropfen Sekundenkleber auf
zwei der Bomben 3G und befestigen Sie sie in den Vertiefungen
an der Unterseite der Steuerbord-Tragfläche vom Bordflugzeug
1E. Die Pinzette 3A erleichtert das Greifen der Kleinteile.
3G
3J
4
Die beiden Fahrwerksbeine 3J werden in den etwas größeren
Vertiefungen unter den Tragflächen des Bordflugzeugs 1E
festgeklebt, wie abgebildet.
2
Drehen Sie die Flugzeug-Baugruppe 1E/3H und die Kata-
pult-Baugruppe um. Platzieren Sie die vier Kontakte an der
Unterseite des Schleuderschlittens auf den entsprechenden
Kontakten der Platine 3I (siehe hierzu auch SCHRITT 4–4).
6
3G
3J
1E
3H
1E
1E
3I
