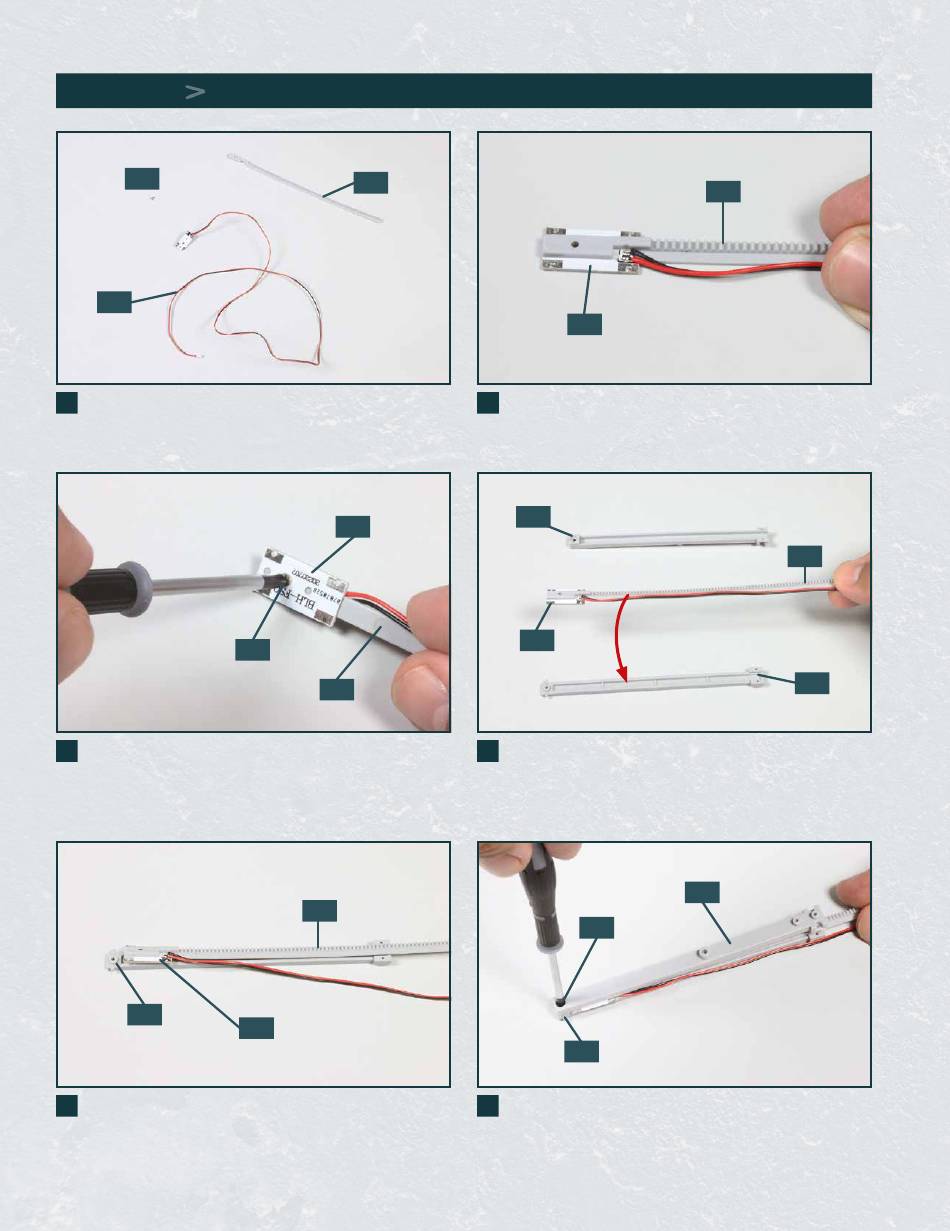

SCHRITT 1
Der Zusammenbau des Schleuderträgers
BP
3I
1
Legen Sie die lange Zahnstange 3B und eine Schraube BP
auf Ihre Arbeitsplatte. Nehmen Sie die Katapultplatine 3I
und wickeln Sie deren Kabel auseinander, wie abgebildet.
3
Drehen Sie die Baugruppe um und befestigen Sie die Katapult-
platine 3I an der Zahnstange 3B, indem Sie die Schraube BP
eindrehen, wie abgebildet.
3C
5
Die Platinen-Baugruppe 3B/3I ist korrekt auf der Schleuderbahn
3C platziert.
3B
3I
BP
3B
3B
3I
3I
2
Richten Sie die Katapultplatine 3I so aus, dass deren unbeschrif-
tete Seite nach oben weist. Platzieren Sie das Ende der Zahnstan-
ge 3B so auf der Platine, dass die Löcher beider Teile fluchten.
3F
3I
4
Legen Sie die Schleuderbahn 3C und den Schleuderträger 3F
bereit. Achten Sie unbedingt auf die Ausrichtung der beiden
Teile. Drehen Sie die Platinen-Baugruppe 3B/3I erneut um und
führen Sie sie zur Schleuderbahn, wie es der Pfeil andeutet.
BP
3C
6
Setzen Sie den Schleuderträger 3F auf die Baugruppe und
befestigen Sie ihn ganz vorne mit einer Schraube BP an der
Schleuderbahn 3C, wie es das Foto zeigt.
4
3B
3B
3C
3F
