Schritt-für-Schritt-Bauanleitung
Weiterbau des Rumpfs
Auf der rechten Seite der Rumpfstruktur wird ein Rumpfabschnitt montiert.
43A

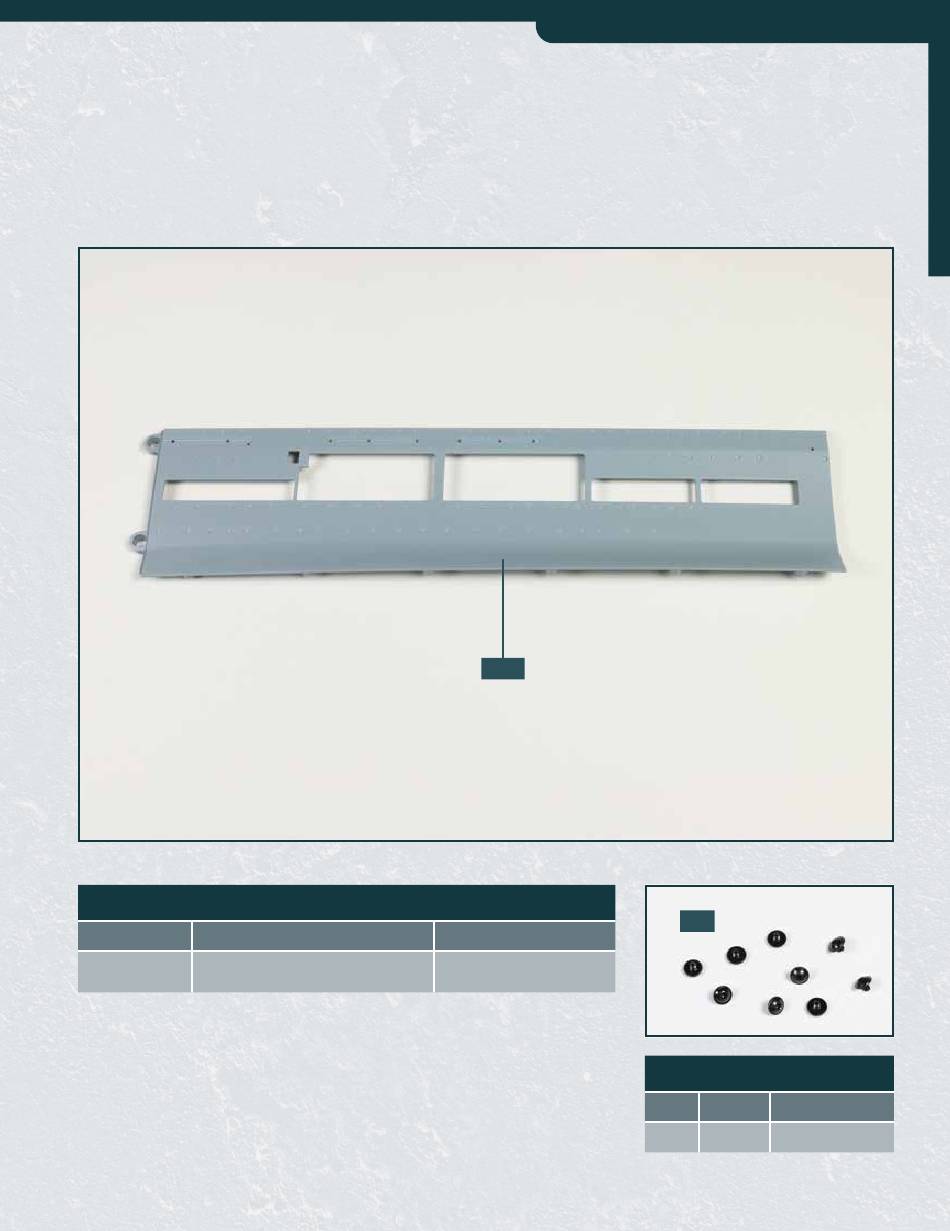

Ihre Bauteile im Überblick
BM
Teilenummer
Name
Material
rechter oberer Rumpfabschnitt
43A
Gussmetall
(Steuerbord)
Schrauben
Typ
Anzahl
Abmessungen
BM
8 + 1
2,6 x 3 x 7 mm
3
