Betriebsanleitung EMF 1101 / 1102
3.2.5 Anschluss über einen RS232-Adapter
Mit dem RS232-Adapter kann jeweils ein EM-Gerät (EMF, EMR, oder EMA) mit
der seriellen Schnittstelle des PCs verbunden werden. Der Anschluss erfolgt
an dem Busanschluss des jeweiligen Geräts. Der Aufbau einer Busstruktur ist
nicht möglich.
Über den RS232-Adapter kann z.Z. nur die Software "EMF-SW" auf das
EMF 1101 / 1102 zugreifen.
PC
RS232-Adapter

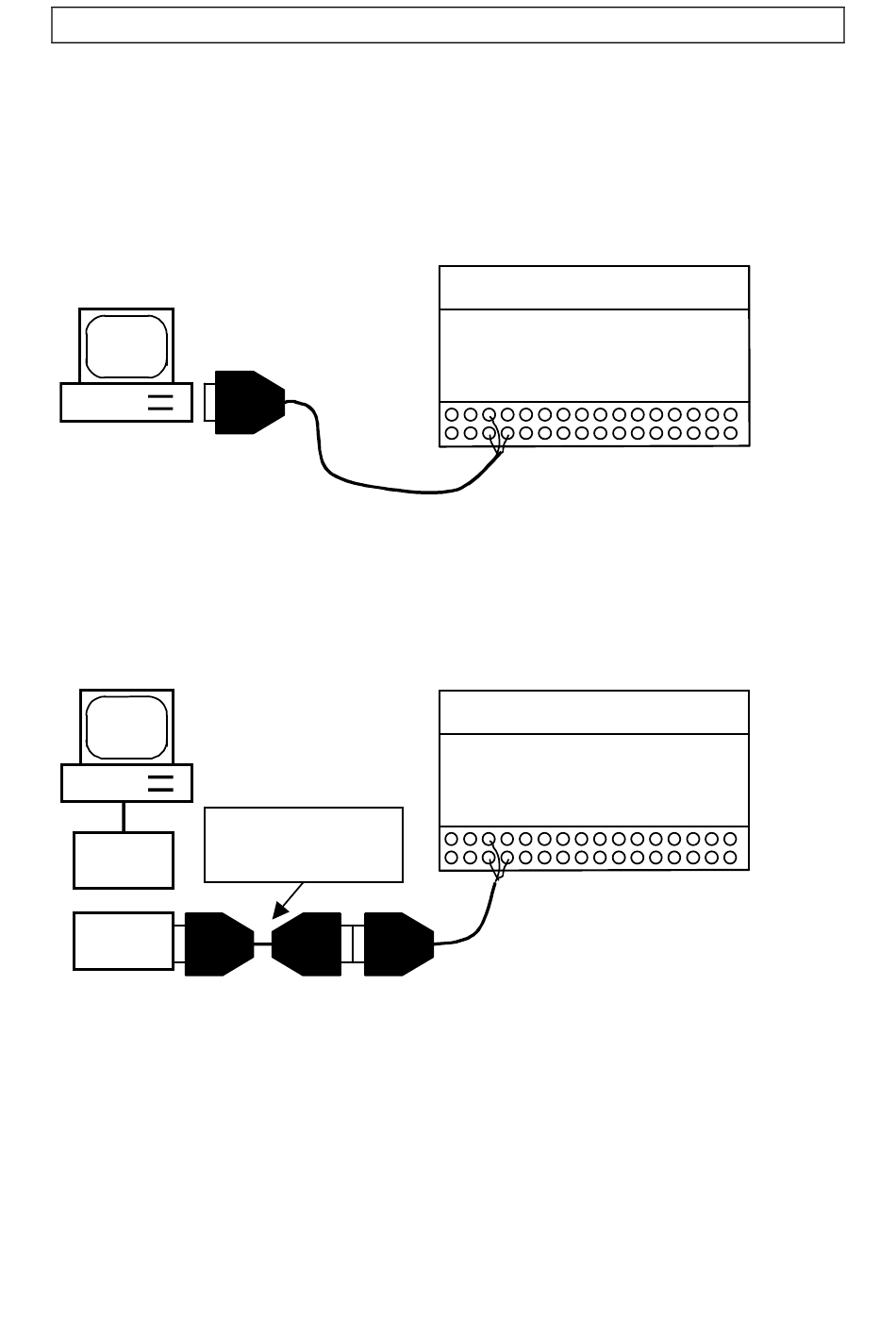

Abbildung 2: Anschluss mittels RS232-Adapter
Die Belegung der einzelnen Adern des RS232-Adapter's ist auf dem Etikett des Ka-
bels beschrieben.
Falls zwischen RS-232-Adapter und PC noch ein Modem geschaltet wird, muss ein
gedrehtes RS232-Kabel zwischen RS232-Adapter und Modem eingesetzt werden.
PC
Modem
(Null-Modem Kabel)
Modem
Abbildung 3: Aufbau mit RS232-Adapter und Modem
gedrehtes
RS232-Kabel
EMF 1101 / 1102
EMF 1101 / 1102
RS232-Adapter
Installation
9
