4.2. Montage Glaskeramikplatte und der Abdeckhaube

5. Abgasstutzen

Wenn das Abgasrohr an der Seite montiert werden soll:
•
die entsprechende Seitenwand nach Lösen der Befestigungsschrauben abnehmen. Den emaillierten
Verschlussdeckel hierzu von der Seiten- wand abschrauben.
•
Die Schrauben lösen und den Deckel vor der Anschlussöffnung abnehmen. Anschließend den
Abgasstutzen aufstecken und bei Linksdrehung die Schraube festziehen. Seitenwand wieder
montieren.
Wenn das Abgasrohr an der Rückseite des Herdes montiert werden soll:
•
Den Abgasstutzen so montieren, (siehe zweiten Absatz) wie für den seitlichen Anschluss beschrieben.
•

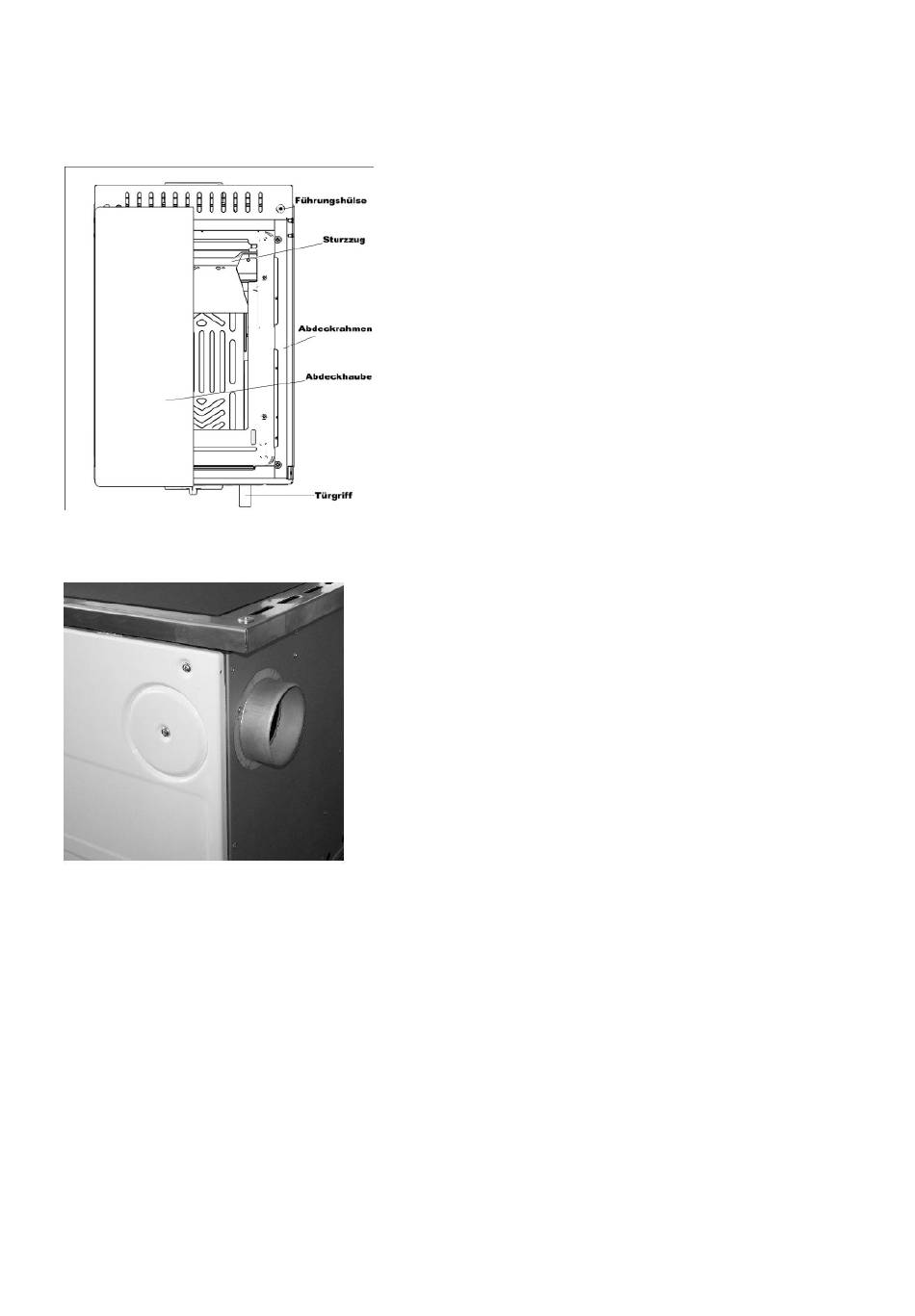

Die Glaskeramikplatte der Verpackung entnehmen und
vorsichtig in den Abdeckrahmen geben.
•
Die Abdeckhaube senkrecht in die Führungshülsen
einführen.
•
Auf die richtige Montage des Sturzzuges achten
