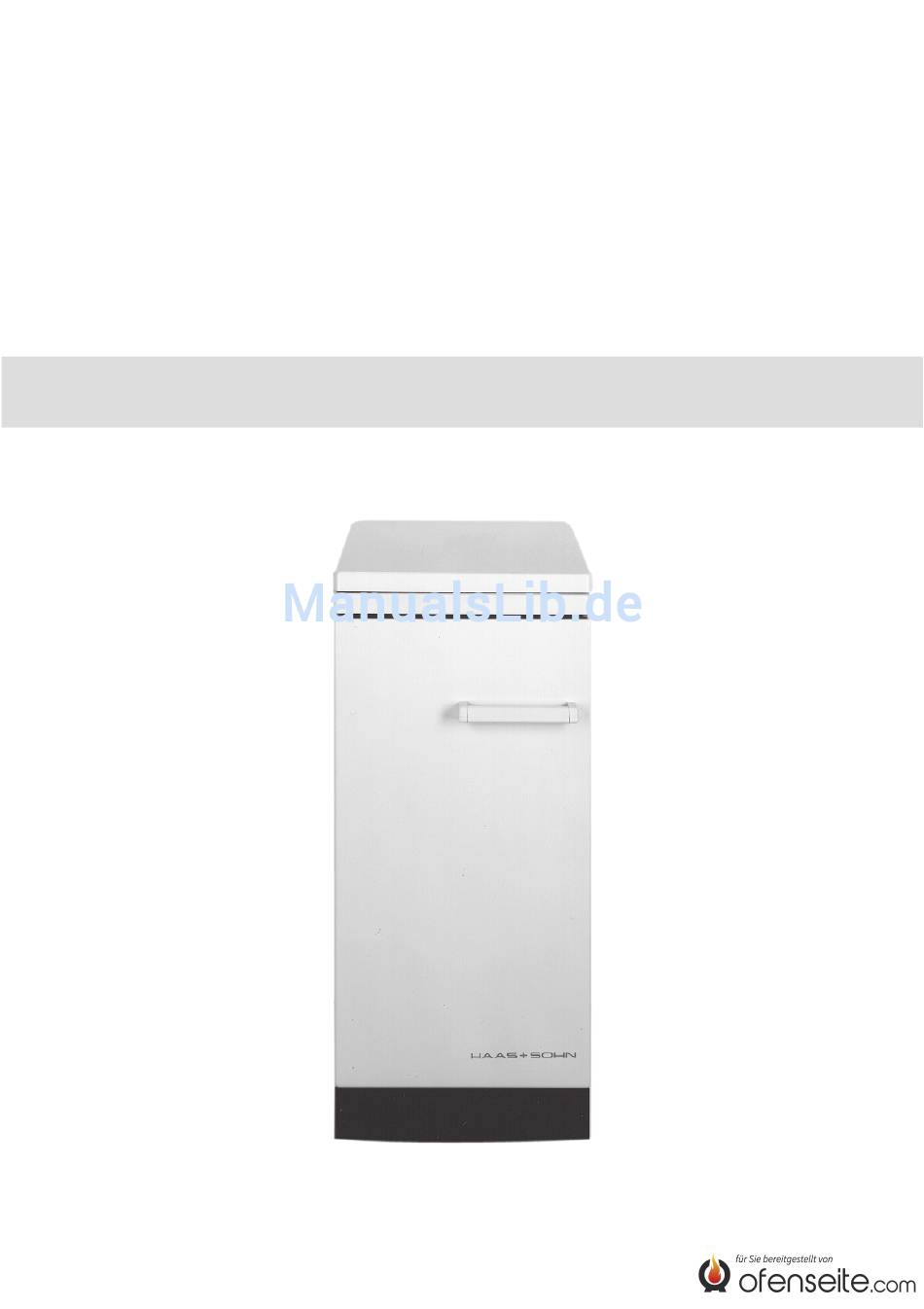

- Seite 1 Ölherd ZILLER 422.40 ZILLER 422.50 Montage- und Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite Allgemeine Hinweise zum Gerät ........2 Gerätesicherheitsgesetz . -
Seite 3: Allgemeines
ALLGEMEINES Sehr geehrte Kundin, Ein Ölherd ist kein Spielzeug... sehr geehrter Kunde! Der Herd wird beim Betrieb heiß ! Vor Inbetriebnahme bitten wir Sie, Kinder sollten daher unbedingt ferngehal- diese Gebrauchsanweisung auf- ten werden, denn sie erkennen die Gefah- merksam durchzulesen. Sie werden ren nicht, die beim Umgang mit Herden dann sehr rasch mit der Bedienung entstehen können. -
Seite 4: Wichtige Hinweise Für Den Sicheren Gebrauch Des Gerätes
Wichtige Hinweise für den sicheren Gebrauch des Gerätes • Der Herd darf nur von einem Fach- • Unsachgemäßer Gebrauch des Zusatz- mann angeschlossen werden. Wich- herdes (z.B. Trocknen und Lagern von tige Hinweise zu diesem Thema findet brennbaren Stoffen, u.ä.) ist verboten. der Fachmann im Kapitel Montagean- weisung. -
Seite 5: Technische Daten
0,72 • Öltank-Fassungsvermögen • Mindestschornsteinzug mbar 0,12-0,20 • Gewicht (brutto/netto) 56/52 • Abmessungen – Höhe bis Oberkante Abdeckhaube (nur bei Ziller 422.40) mm – Höhe bis Oberkante Abdeckrahmen – Breite – Tiefe – Höhenverstellbarkeit 850-880 – Abgasanschluß Ø120 – Anschlußhöhe (vom Fußboden bis mitte Abgasstutzen) •... -
Seite 6: Ihr Gerät Im Überblick (Abmessungen Und Anschlußmaße)
IHR GERÄT IM ÜBERBLICK (Abmessungen und Anschlußmaße) -
Seite 7: Montageanweisung
MONTAGEANWEISUNG Öl-Beistellherd aufstellen Das Aufstellen des Beistellherdes soll grundsätzlich von einem Fachmann erfol- gen. Dabei müssen die örtlichen bau- und feuerpolizeilichen Vorschriften eingehal- ten werden. Für die einwandfreie Funktion und Sicherheit des Gerätes ist es unbedingt erforderlich: – den Beistellherd waagrecht aufstellen –... -
Seite 8: Brennerringe Einsetzen
Brennerringe einsetzen Den unteren Brennerring mit der Kenn- zeichnung »OBEN« auf den im Brenner- topf vorgesehenen Bördel durch verdre- hen auflegen. Den oberen Brennerring mit der Kenn- zeichnung »OBEN« auf die im Brenner angebrachten Stifte auflegen. ÄNDERUNGEN DES TÜRANSCHLAGES UND GRIFFMONTAGE Innentür (9) von der Verkleidungstür (7) abschrauben, umdrehen (10) und wieder als komplette Tür verschrauben. -
Seite 9: Anschluß An Den Schornstein
Anschluß an den Schornstein Der Schornstein sollte mindestens 0,15 und eine nicht erwünschte Rußbildung mbar betragen. Dabei wird die beste gefördert. Wärmeabgabe und die wirtschaftlichste Abgasrohre durch unbeheizte Räume mit Verbrennung erzielt. feuerbeständigem Material isolieren. Das Bei Werten über 0,4 mbar ist nachträglich Abgasrohr soll an allen Verbindungsstel- eine geeignete Drosseleinrichtung einzu- len dicht sein. -
Seite 10: Richtige Öllagerung
RICHTIGE ÖLLAGERUNG Als Brennstoff nur extra leichtes Heizöl »EL« Mit sinkenden Temperaturen wird das Öl nach DIN 51603 verwenden. zähflüssiger. Bei Lagertemperaturen unter Das Öl kann von einer Lieferung zur anderen dem Gefrierpunkt scheidet das Öl unlösliche unterschiedliche Viskosität (Zähflüssigkeit) Paraffinflocken aus, die zu Verstopfungen aufweisen. -
Seite 11: Inbetriebnahme
• Hochklappen der Stahlplatte oder des Ceran- ber wischen. kochfeldes. • Zierdeckel hochklappen. • Leistungsregler soweit öffnen, bis das ein- (nur bei Ziller 422.40) fließende Öl am Brennerboden langsam • Gerätetür öffnen. sichtbar wird. (Dauert bei der ersten Inbe- • Tank-Absperrventil durch 2 bis 3 Linksdre- triebnahme etwas länger). -
Seite 12: Übergang Von Anheizen Auf Betrieb
ÜBERGANG VON ANHEIZEN AUF BETRIEB Nach dem Zünden muß sich die Flamme erst entwickeln können; etwa 5 bis 10 Minuten brennen lassen. Danach nach Bedarf den Wärmebedarf stufenweise einstellen: Stufe 1 - Kleinbrand Stufe 6 - maximale Wärmeleistung Die Flamme soll bei Kleinstellung geschlossen rund brennen. Die Farbe der Flamme im Brenner muß... -
Seite 13: Reinigung Und Pflege
REINIGUNG UND PFLEGE Der Brenner muß von Rückständen regelmä- ßig gereinigt werden. Dazu folgendermaßen vorgehen: • Brennerdeckel hochklappen. • Brennerringe herausnehmen. • Zugumlenkung nach vorne klappen. • Innenmantel und Brennertopf reinigen. • Rückstände entfernen. Dabei beachten, daß die Luftaustrittsöffnungen im Brenner offen bleiben. -
Seite 14: Ölregler Reinigen
ÖLREGLER REINIGEN Sollte das Öl nicht in den Brenner fließen, und durch die vorab erwähnten Maßnahmen die Stö- rung nicht behoben werden können, dann muß der Ölfilter gereinigt werden. Wichtig! Der Sicherheitshebel beim Ölregler »TOBY DVR« läßt sich nicht von Hand schließen. Beim Arbeiten am Ölregler muß... -
Seite 15: Tank Umhängen - Regler Justieren
TANK UMHÄNGEN – REGLER JUSTIEREN Für Justierarbeiten am Regler, die nur von einem Fachmann durchgeführt werden dürfen, kann der Tank nach dem Entfer- nen der Tankblende und des Sicherungs- winkels um 90° umgehängt werden. Nach Abschluß der Einstellarbeiten den Tank wieder in seiner ursprüngliche Posi- tion montieren. -
Seite 16: Störungen Beseitigen
STÖRUNGEN BESEITIGEN I. In den Brenner läuft kein Öl ein 1. Das Tankabsperrventil ist nicht geöffnet. Tankabsperrventil öffnen. 2. Sicherheitshebel ist eingerastet. Anweisung für Ölregler beachten. 3. Öl ist zu dickflüssig Bei Verwendung von dickflüssigem Öl – System und neues Heizöl »EL« einfüllen. Auch Heizöl »EL«... - Seite 17 III. Rauch- und Rußbildung 1. Beim neuen Gerät: Rostschutz und Rauch- und Geruchsentwicklung hört nach Farbbindemittel verbrennen. kurzer Brennzeit auf. Raum lüften. 2. Brennerringe fehlen oder sind falsch Brennerringe richtig einlegen eingelegt. 3. Flamme brennt in Kleinstellung einseitig Gerät waagrecht aufstellen. Leistungswähler am Öleinlauf.
-
